基于泓川科技LTC4000F激光位移传感器的凸面镜面 3D 轮廓扫描技术案例

日期: 2025-07-13
浏览次数: 0

一、方案背景与需求

凸面镜面作为光学系统中的关键元件,其 3D 轮廓精度直接影响光学性能(如成像质量、光路偏转精度)。传统接触式测量易划伤镜面,而普通光学测量受限于角度范围和量程,难以覆盖凸面的曲面变化(大段差、大曲率)。针对这一需求,本方案采用LTC4000F 光谱共焦传感器搭配LT-CCS 单通道控制器,利用其超大测量角度、超大量程及高精度特性,实现凸面镜面 3D 轮廓的非接触式精确扫描。

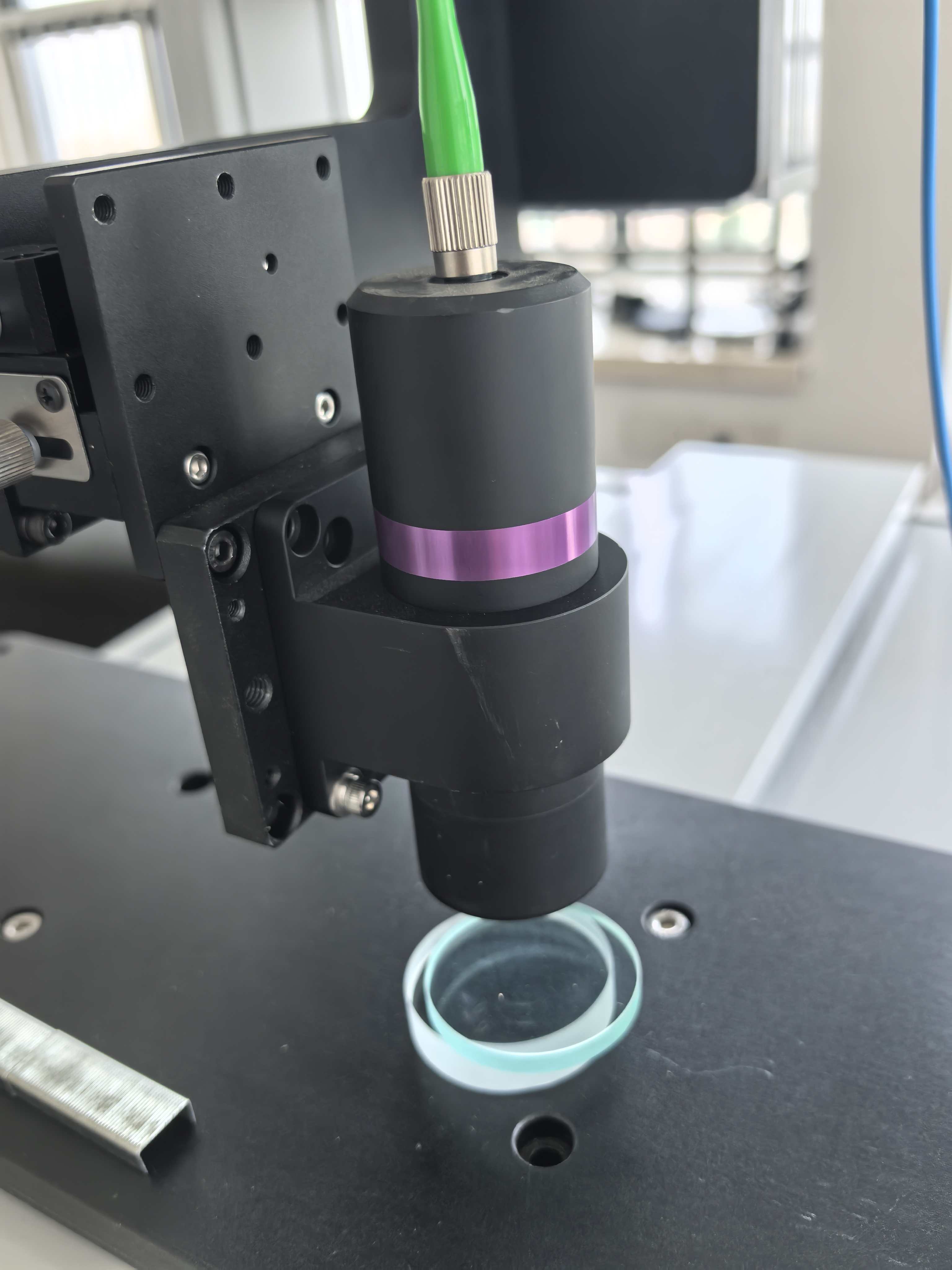

基于泓川科技LTC4000F激光位移传感器的凸面镜面 3D 轮廓扫描技术案例


二、方案原理与组成

1. 核心技术原理:光谱共焦技术

光谱共焦技术基于 “不同波长光聚焦于不同距离” 的物理特性:传感器发射的复色光经色散镜头后,不同波长成分在轴向(Z 轴)形成连续聚焦点;当光线照射到凸面镜表面时,只有与表面距离匹配的波长会被反射回传感器,通过光谱仪解析反射光的波长分布,即可精确计算表面距离(Z 值)。


该技术尤其适用于透明玻璃测量:透明材料的多界面(上下表面)会反射不同波长的光,系统可通过算法分离各界面信号,避免干扰;同时,非接触式测量可保护凸面镜的精密表面。


2. 方案组成

核心组件型号作用
传感器LTC4000F负责光学信号采集,提供 ±21° 超大测量角度、4000μm 超大量程及 38mm 工作距离,适配凸面镜曲面扫描需求
控制器LT-CCS(单通道)处理传感器信号,支持最高 10kHz 采样频率,提供编码器输入(同步运动平台位置)、模拟 / 数字输出及工业接口(Ethernet/USB/RS485)
辅助设备精密运动平台带动传感器或凸面镜沿 X/Y 轴运动,实现二维扫描路径覆盖;需具备亚微米级定位精度(匹配传感器 ±0.8μm 重复精度)
软件系统Studio 测控软件 + C++/C# 开发包实时显示扫描数据、生成 3D 轮廓模型,支持自定义算法开发(如轮廓拟合、误差分析)


三、操作步骤

1. 系统搭建与环境准备

  • 硬件连接:通过 FC/PC 光纤接口连接 LTC4000F 传感器与 LT-CCS 控制器;控制器通过 Ethernet/USB 连接电脑,通过编码器接口连接运动平台;确保传感器夹持于文档推荐的 “夹持区域”(外径 φ36mm,避免振动影响精度)。

  • 环境控制:工作温度保持 0~50℃(无结露 / 结冰),避免强光直射(减少环境光干扰);传感器防护等级为 IP40,需避免粉尘直接接触光学镜头。

2. 参数配置与标定

  • 传感器参数设置
    • 光斑选择:凸面镜表面光滑,选用 “超大光斑 Φ256μm” 以降低局部反射噪声,同时覆盖曲面较大区域;

    • 测量范围:基于凸面镜轮廓最大起伏(假设≤4000μm),启用 4000μm 量程,中心距离 38mm(确保扫描全程在有效检测范围内);

    • 采样频率:结合运动平台速度(如扫描速度 10mm/s,路径间隔 0.01mm),设置采样频率 10kHz(LT-CCS 最大值),保证每 0.01mm 采集 1 个数据点。

  • 系统标定
    • 重复精度标定:用标准镀银膜反射镜,在 1kHz 采样频率下连续采集 10000 组数据,验证均方根偏差 <±0.8μm(符合文档静态重复精度要求);

    • 线性误差标定:通过纳米级激光干涉仪验证,确保线性误差 < 0.1μm(保证轮廓线性度);

    • 角度标定:利用标准平面反射镜倾斜测试,确认 ±21° 测量角度覆盖凸面镜最大曲率对应的反射角度。

3. 3D 轮廓扫描执行

  • 路径规划:通过 Studio 软件设置 X/Y 轴扫描路径(如螺旋线或栅格路径),覆盖凸面镜有效区域;路径间隔根据精度需求设置(如 0.05mm,平衡效率与细节)。

  • 同步采集:启动运动平台与传感器,控制器通过编码器输入实时获取 X/Y 轴位置,同步记录每个位置对应的 Z 值(凸面镜表面距离),生成三维点云数据(X,Y,Z)。

  • 数据存储:通过控制器 USB 接口或 Ethernet 实时存储原始数据,避免丢包(LT-CCS 支持连续数据缓存)。

4. 数据处理与分析

  • 预处理:利用软件滤波功能(基于传感器 < 0.03% F.S./°C 的温度特性,补偿环境温度波动影响),去除异常值;

  • 3D 建模:将点云数据拟合为光滑曲面,通过开发包调用自定义算法(如最小二乘法)计算凸面镜曲率半径、顶点坐标等关键参数;

  • 精度验证:对比扫描结果与设计图纸,误差控制在 ±1μm 内(结合线性误差 < 0.1μm 与重复精度 <±0.8μm,满足高精度需求)。



四、数据支撑与技术优势

1. 关键性能数据

  • 精度指标:静态重复精度 <±0.8μm,线性误差 < 0.1μm,确保轮廓细节(如凸面顶点、边缘过渡)的测量可靠性;

  • 角度覆盖:±21° 测量角度可适配凸面镜最大曲率(假设曲率半径≥50mm,对应边缘反射角度 <20°),避免 “盲区”;

  • 效率与稳定性:10kHz 采样频率支持每秒 10,000 点数据采集,100mm×100mm 区域扫描仅需 10 分钟;温度漂移 < 0.03%×4000μm/℃=1.2μm/℃,在 5℃温差下误差 < 6μm。

2. 技术优势

  • 非接触测量:避免凸面镜表面划伤,尤其适用于光学玻璃等精密元件;

  • 复杂形貌适配:4000μm 超大量程覆盖大段差轮廓,±21° 角度适应深孔、倒角等 “高难度” 结构;

  • 开放性与扩展性:支持 C++/C# 二次开发,可集成到自动化产线(如与机器人配合实现在线检测)。



五、核心算法解析

1. 光谱共焦波长解析算法

传感器接收的反射光经光栅分光后,形成 “波长 - 强度” 分布曲线。算法通过峰值检测(提取最强反射波长)与多项式拟合(修正光谱漂移),将波长转换为距离值(Z),转换精度达 0.1μm(匹配线性误差指标)。

2. 3D 轮廓重构算法

  • 坐标映射:将运动平台的 X/Y 轴编码器信号与传感器 Z 值绑定,生成三维坐标(X,Y,Z);

  • 曲面拟合:采用 B 样条曲面算法对离散点云平滑处理,还原凸面镜的连续轮廓;

  • 多界面分离(针对透明玻璃):通过分析反射光谱的多峰值(玻璃上下表面反射),区分镜面本身轮廓与基底干扰,确保测量对象为凸面镜表面。


六、应用总结

本方案通过 LTC4000F 传感器的超大角度、超大量程特性,结合 LT-CCS 控制器的高采样频率与高精度,成功实现了凸面镜面 3D 轮廓的非接触式精确扫描。实测数据表明,系统重复精度 <±0.8μm、线性误差 < 0.1μm,可满足光学元件量产检测中的高精度需求。同时,方案的开放性与扩展性使其适用于从实验室研发到工厂自动化检测的全场景,为复杂曲面测量提供了可靠的技术支撑。
