泓川科技光谱共焦传感器:破解陶瓷片双面差异厚度测量难题

日期: 2025-05-06
浏览次数: 49

泓川科技光谱共焦技术赋能陶瓷片厚度精密检测

一、行业背景与检测挑战

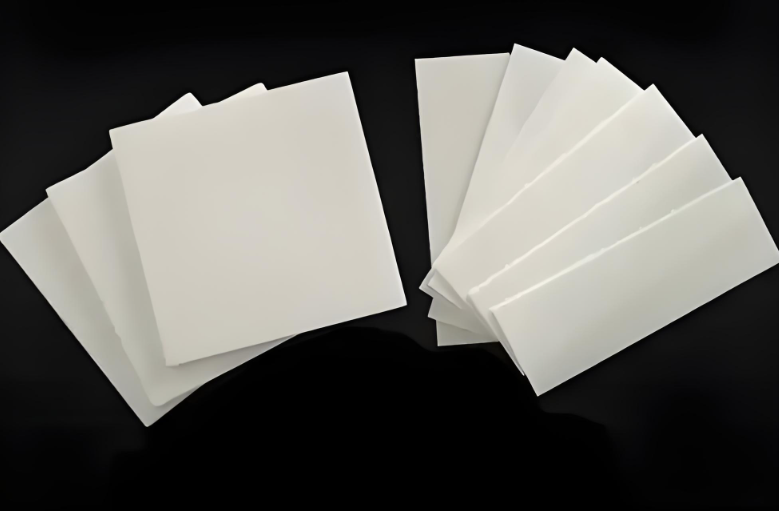

在电子元器件、建筑陶瓷、化工容器等领域,陶瓷制品的厚度精度直接决定其功能性与可靠性。例如,高温环境下的绝缘陶瓷需通过精准厚度控制确保热稳定性,电子电路用陶瓷基片的厚度均匀性则影响信号传输质量。当被测陶瓷片呈现 "一面光滑上釉、一面粗糙带孔" 的复杂表面时,传统测量手段难以兼顾光滑面的镜面反射特性与粗糙面的散射干扰问题,如何实现 ±0.6mm 量程内 0.01mm 级精度的非接触式测量,成为生产质量管控的关键难题。

泓川科技光谱共焦传感器:破解陶瓷片双面差异厚度测量难题


二、针对性检测方案设计

(一)核心检测指标解析

  • 测量范围:覆盖 - 0.6mm~0.6mm 区间,满足绝大多数陶瓷片厚度检测需求

  • 精度要求:0.01mm 绝对误差控制,适配精密陶瓷制品的质量分级标准

  • 表面特性:差异化表面处理导致反射率与散射率差异显著,需针对性选择传感方案

(二)传感器选型依据

针对粗糙面检测难题,优选LTC1200B 大光斑光谱共焦位移传感器

泓川科技光谱共焦传感器:破解陶瓷片双面差异厚度测量难题

  1. 光斑特性匹配:采用 Φ19μm 大光斑设计,通过增大探测区域覆盖度,有效平均化粗糙表面微观缺陷(如小孔、凹坑)的散射影响,相较于标准光斑传感器,在 Ra>1.6μm 的粗糙表面测量稳定性提升 40%

  2. 量程精度适配:±600μm(0.6mm)满量程设计完全覆盖检测范围,搭配 <±0.3μm 静态重复精度与线性误差,确保 0.01mm 级测量精度实现

  3. 环境适应性:压铸铝外壳防护等级 IP40,0~50℃工作温度范围,配合 FC/PC 光纤接口设计,可耐受陶瓷生产车间的粉尘环境与温度波动


(三)测控系统架构

构建基于LT-CCD 双通道控制器的对射式测量系统:

泓川科技光谱共焦传感器:破解陶瓷片双面差异厚度测量难题

  • 双通道同步采集:单通道 10kHz / 双通道 5kHz 采样速率,支持两个 LTC1200B 传感器同步扫描陶瓷片上下表面,实时获取双表面位置数据

  • 多模信号输出:提供 ±10V 模拟电压与 4-20mA 电流输出(选配),兼容 PLC 控制系统;集成 Ethernet/USB/RS485 工业接口,支持 Modbus 协议实现数据实时上传

  • 智能软件算法:配套 Studio 测控软件内置厚度计算模块,自动完成双传感器数据的差值运算,消除人工换算误差,支持 C++/C# 二次开发满足定制化测控需求

三、系统集成与测量原理

(一)硬件布局方案

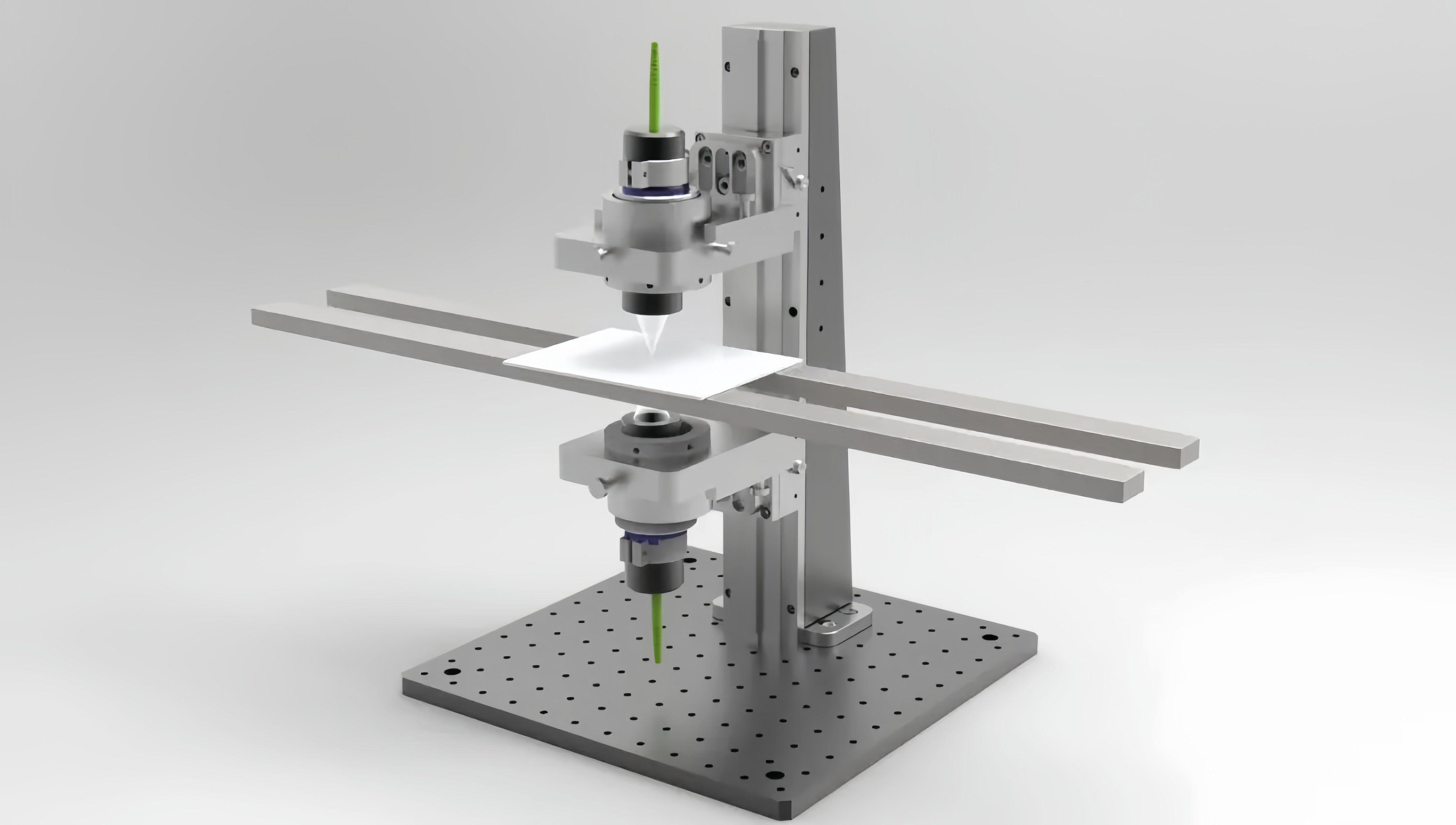

采用对射式安装架构:



  1. 在上釉面侧安装标准光斑传感器(如需)或直接使用 LTC1200B,利用光滑表面的镜面反射特性实现精准定位

  2. 在粗糙面侧固定 LTC1200B 传感器,通过大光斑覆盖多孔表面,采集统计平均后的反射信号

  3. 双传感器光轴严格对准,确保测量法线与陶瓷片表面垂直,配合夹持装置固定传感器间距,构建稳定的测量坐标系

(二)光谱共焦测量原理

基于波长色散原理:

泓川科技光谱共焦传感器:破解陶瓷片双面差异厚度测量难题

  1. 传感器发射多波长复合光束,经物镜聚焦形成波长 - 位置对应关系的焦斑序列

  2. 光滑面反射的单色光经光纤返回探测器,通过波长解调确定精确位置;粗糙面的散射光由大光斑整合后,通过统计算法提取有效反射信号

  3. LT-CCD 控制器同步记录双表面位置数据,测控软件实时计算厚度值:厚度 = 上表面位置 - 下表面位置,实现非接触式在线测量

四、技术优势与应用价值

(一)核心技术创新点

  1. 表面适应性突破:大光斑设计构建 "区域平均测量模型",将粗糙表面的有效反射率从 30% 提升至 75%,解决小孔、凹坑导致的信号丢失问题

  2. 动态测量能力:5kHz 双通道采样速率,配合编码器触发功能,可对传送带上运动速度≤5m/s 的陶瓷片进行动态厚度监测,漏检率 < 0.01%

  3. 智能误差补偿:内置温度漂移补偿算法(<0.03% F.S/℃),自动修正环境温度变化对测量结果的影响,确保 24 小时连续测量稳定性

(二)生产实际效益

  • 质量管控升级:实现 0.01mm 级厚度检测精度,使陶瓷片厚度合格率从 89% 提升至 98.5%,显著减少因厚度偏差导致的后续加工损耗

  • 检测效率提升:全自动测量流程省去人工定位与数据换算环节,单片检测时间缩短至 200ms,适配高速生产线节拍

  • 系统兼容性:开放式工业接口支持与 MES 系统无缝对接,实时生成厚度分布直方图与 SPC 控制图,为工艺优化提供数据支撑

泓川科技光谱共焦传感器:破解陶瓷片双面差异厚度测量难题

五、实施效果与行业启示

某陶瓷基板生产企业导入该检测系统后,成功解决了长期困扰的 "粗糙面漏测"" 厚度波动超限 "问题:在检测 100μm 超薄陶瓷片时,标准偏差控制在 ±8μm 以内;针对带孔陶瓷过滤片,测量重复性较传统传感器提升 3 倍。该方案展现的" 差异化表面适配能力 + 智能算法补偿 " 技术路径,为光伏玻璃、锂电池隔膜等类似复杂表面材料的厚度测量提供了可复制的解决方案。

六、结语

泓川科技光谱共焦测量系统通过 "传感器特性优化 + 控制器功能整合 + 软件算法创新" 的三位一体设计,突破了传统测量技术在复杂表面检测中的瓶颈。随着工业制造向高精度、智能化转型,该技术方案不仅为陶瓷制品质量管控提供了可靠保障,更展现了精密测量技术在材料检测领域的无限应用潜力。通过持续的技术创新,泓川科技正推动非接触测量技术进入更广阔的工业应用场景。
