四、非接触测量平面度的测量方式与算法

4.1 测量方式

在高精度激光测距传感器用于非接触测量平面度的领域中,测量方式多种多样,每种方式都依据其独特的原理和技术优势,在不同的应用场景中发挥着关键作用。这些测量方式的不断创新和完善,为实现高精度、高效率的平面度测量提供了坚实的技术支撑。

4.1.1 单传感器测量平面度

单传感器测量平面度,是一种基础且应用广泛的测量方式。在实施测量之前,安装与校准是至关重要的环节。安装时,需将高精度激光测距传感器稳固地安装在刚性良好的支架上,确保其在测量过程中不会发生位移或晃动。使用高精度的调整装置,如高精度的旋转台和位移台,对传感器的位置和角度进行精确调整,使其测量轴线垂直于待测平面。在校准过程中,采用高精度的标准平面作为校准基准,利用标准平面的高精度特性,对传感器进行校准。通过多次测量标准平面上的不同位置,获取传感器的测量偏差数据,并根据这些数据对传感器进行校准和补偿,以确保传感器的测量精度和准确性。
测量过程中,传感器以高频率发射激光束,对平面上的多个离散点进行精确测量。这些离散点的选择并非随意为之,而是需要遵循一定的原则。在测量电路板的平面度时,由于电路板上的电子元件分布较为密集,需要在电子元件周围和电路板的边缘等关键位置选择测量点,以全面反映电路板的平面度情况。为了提高测量的准确性,通常会在平面上均匀地分布测量点,形成一个规则的测量网格。对于大型平面,如汽车车身面板,可能会在整个面板上布置数百个甚至数千个测量点,以确保能够准确捕捉到平面上的微小变形。每个测量点的测量数据都被实时记录和存储,形成一个庞大的测量数据集。
数据处理与分析阶段,对测量得到的大量数据进行深入挖掘和分析。首先,运用滤波算法,如高斯滤波、中值滤波等,对测量数据进行去噪处理,去除由于环境干扰、测量噪声等因素产生的异常数据。通过这些滤波算法,可以有效地提高数据的质量和可靠性。然后,采用平面拟合算法,如最小二乘法平面拟合算法,根据测量点的数据拟合出一个最佳拟合平面。最小二乘法平面拟合算法的原理是通过最小化测量点到拟合平面的距离平方和,来确定拟合平面的参数。在实际应用中,通过计算测量点到拟合平面的垂直距离,得到各个测量点的平面度偏差值。对这些偏差值进行统计分析,计算出平面度误差的各项指标,如平面度的最大值、最小值、平均值和均方根值等,从而全面评估平面的平面度情况。

4.1.2 多传感器协同测量平面度

多传感器协同测量平面度,是一种能够实现对大型物体或复杂形状物体平面度高精度测量的先进技术。以深视智能检测手机摄像头平面度为例,该技术通过巧妙地布置多个传感器,实现对手机摄像头平面度的全方位、高精度测量。在测量过程中,多个传感器被精心布置在手机摄像头模组的周围,从不同的角度对摄像头平面进行测量。这些传感器通过高速数据传输接口与数据处理单元相连,实现数据的实时传输和共享。
多个传感器协同工作的原理基于数据融合和空间坐标转换技术。每个传感器都独立地对摄像头平面进行测量,获取各自视角下的测量数据。这些数据包含了摄像头平面在不同方向上的高度信息。由于不同传感器的位置和测量角度不同,它们所获取的数据在空间坐标系中具有不同的表示方式。为了将这些数据融合成一个统一的平面度测量结果,需要进行空间坐标转换。通过精确标定每个传感器的位置和姿态,建立起各个传感器坐标系与统一坐标系之间的转换关系。利用这些转换关系,将各个传感器获取的测量数据转换到统一坐标系下,使得不同传感器的数据能够在同一坐标系中进行比较和融合。
在数据融合阶段,采用先进的数据融合算法,如加权平均融合算法、卡尔曼滤波融合算法等,对来自不同传感器的数据进行融合处理。加权平均融合算法根据每个传感器的测量精度和可靠性,为其分配不同的权重,然后对测量数据进行加权平均,得到最终的融合结果。在测量过程中,由于某些传感器可能受到环境因素的影响,测量精度会有所下降,此时可以通过降低其权重,减少其对最终结果的影响。卡尔曼滤波融合算法则考虑了测量数据的动态特性和噪声特性,通过建立状态方程和观测方程,对测量数据进行最优估计和融合,从而提高测量结果的准确性和稳定性。在手机摄像头平面度测量中,由于摄像头模组在生产过程中可能会受到振动、温度变化等因素的影响,导致测量数据存在一定的噪声和波动,卡尔曼滤波融合算法能够有效地对这些噪声和波动进行处理,得到更加准确的平面度测量结果。
通过多传感器协同测量,能够充分利用各个传感器的优势,弥补单传感器测量的局限性。在测量手机摄像头平面度时,单传感器可能无法全面覆盖摄像头平面的各个区域,导致部分区域的平面度无法准确测量。而多传感器协同测量可以从多个角度对摄像头平面进行测量,确保每个区域都能得到精确的测量。多传感器协同测量还能够提高测量的效率和可靠性。由于多个传感器同时工作,可以在更短的时间内获取更多的测量数据,从而提高测量效率。通过数据融合和处理,可以有效地减少测量误差,提高测量结果的可靠性。

4.2 算法分析

在高精度激光测距传感器用于非接触测量平面度的技术体系中,算法作为核心要素,对测量数据进行深度处理和分析,从而实现对平面度的精确测量和评估。随着技术的不断发展,各种先进的算法不断涌现,为提高平面度测量精度和效率提供了强大的支持。

4.2.1 基于最小二乘法的平面拟合算法

基于最小二乘法的平面拟合算法,是一种经典且广泛应用的算法,其在平面度测量中发挥着关键作用。该算法的核心原理是基于最小二乘原理,通过最小化测量点到拟合平面的距离平方和,来确定拟合平面的参数,从而实现对平面度的精确测量。
假设有 n 个测量点,每个测量点的坐标为 (xi, yi, zi),其中 i = 1, 2, …, n。我们的目标是找到一个平面方程,使得该平面尽可能接近这些测量点。在三维空间中,一个平面可以由方程 ax + by + cz + d = 0 表示,其中 a、b、c 是平面的法向量分量,d 是平面的截距。为了找到最佳拟合平面,我们需要确定 a、b、c 和 d 的值,使得所有测量点到该平面的欧氏距离之和最小。
根据最小二乘原理,我们构建一个目标函数,即测量点到拟合平面的距离平方和。对于每个测量点 (xi, yi, zi),其到平面 ax + by + cz + d = 0 的距离可以通过公式计算得到。将所有测量点的距离平方相加,得到目标函数。为了求解这个目标函数的最小值,我们对其进行求导,并令导数为零,得到一个线性方程组。这个线性方程组可以表示为矩阵形式,通过求解该矩阵方程,就可以得到平面方程的参数 a、b、c 和 d。
在实际应用中,基于最小二乘法的平面拟合算法展现出诸多优势。它能够有效地处理大量的测量数据,通过对测量点的整体分析,找到最能代表这些点分布趋势的平面。在测量大型机械零件的平面度时,可能会获取到数千个测量点的数据,该算法能够快速、准确地对这些数据进行处理,得到精确的平面度测量结果。它对测量噪声具有一定的鲁棒性,能够在一定程度上减少噪声对测量结果的影响。由于测量过程中不可避免地会受到各种噪声的干扰,如环境噪声、传感器噪声等,该算法通过最小化距离平方和的方式,能够有效地抑制噪声的影响,提高测量结果的可靠性。

4.2.2 基于傅里叶变换的频域分析算法

基于傅里叶变换的频域分析算法,为平面度测量提供了一种全新的视角和方法,它在处理复杂平面度问题时展现出独特的优势。该算法的基本原理是基于傅里叶变换的数学理论,将时域的测量数据转换到频域进行分析,从而揭示平面度的频率特性和潜在的异常信息。
傅里叶变换是一种将时域信号转换为频域信号的数学工具,它能够将一个复杂的时域信号分解为一系列不同频率的正弦和余弦波的叠加。在平面度测量中,我们将测量点的高度数据看作是一个时域信号,通过傅里叶变换,将其转换为频域信号。在频域中,不同频率的成分对应着平面度的不同变化特征。低频成分反映了平面度的整体趋势和缓慢变化,而高频成分则反映了平面度的局部细节和快速变化。
在平面度测量中,基于傅里叶变换的频域分析算法有着广泛的应用。通过对频域信号的分析,我们可以快速识别出平面度的异常情况。如果在高频部分出现异常的峰值,可能表示平面上存在局部的凸起或凹陷,这些异常情况可能是由于加工缺陷、材料不均匀等原因导致的。通过进一步分析这些异常峰值的频率和幅度,我们可以确定异常区域的位置和大小,为后续的质量控制和修复提供重要依据。该算法还可以用于评估平面度的均匀性。通过分析频域信号中不同频率成分的分布情况,我们可以判断平面度在不同尺度上的变化情况,从而评估平面度的均匀性。如果频域信号中低频成分占主导,说明平面度的变化较为缓慢,平面度较为均匀;反之,如果高频成分较多,说明平面度存在较多的局部变化,均匀性较差。
在实际应用中,基于傅里叶变换的频域分析算法通常与其他算法相结合,以提高平面度测量的精度和可靠性。可以先使用基于最小二乘法的平面拟合算法对测量数据进行初步处理,得到一个大致的平面度估计。然后,将剩余的残差数据进行傅里叶变换,在频域中对残差数据进行分析,进一步挖掘平面度的细微变化和异常信息。通过这种方式,可以充分发挥两种算法的优势,实现对平面度的全面、精确测量。

五、测量公式推导与应用

5.1 变形测量公式

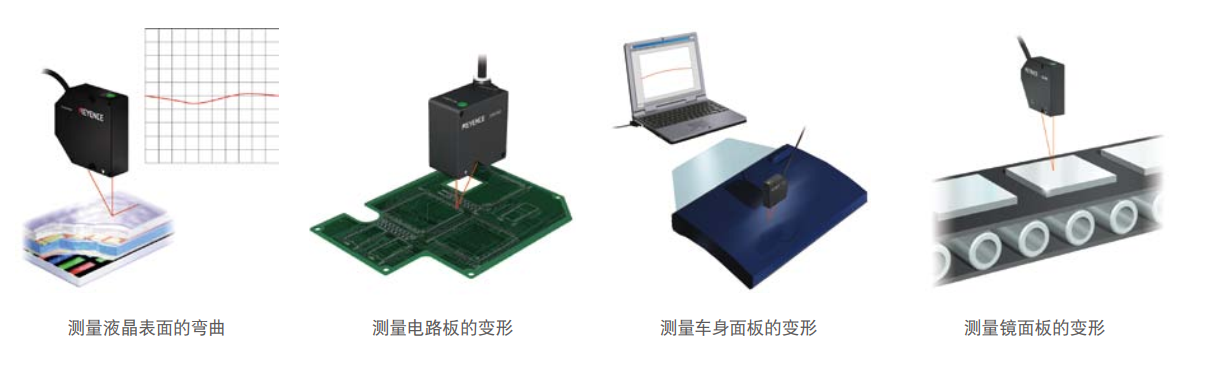

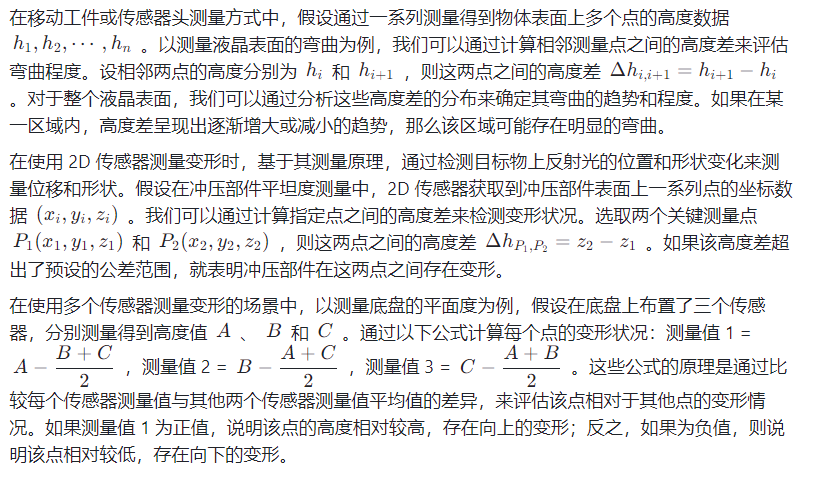

在移动工件或传感器头测量方式中,假设通过一系列测量得到物体表面上多个点的高度数据 。以测量液晶表面的弯曲为例,我们可以通过计算相邻测量点之间的高度差来评估弯曲程度。设相邻两点的高度分别为 和 ,则这两点之间的高度差 。对于整个液晶表面,我们可以通过分析这些高度差的分布来确定其弯曲的趋势和程度。如果在某一区域内,高度差呈现出逐渐增大或减小的趋势,那么该区域可能存在明显的弯曲。
在使用 2D 传感器测量变形时,基于其测量原理,通过检测目标物上反射光的位置和形状变化来测量位移和形状。假设在冲压部件平坦度测量中,2D 传感器获取到冲压部件表面上一系列点的坐标数据 。我们可以通过计算指定点之间的高度差来检测变形状况。选取两个关键测量点 和 ,则这两点之间的高度差 。如果该高度差超出了预设的公差范围,就表明冲压部件在这两点之间存在变形。

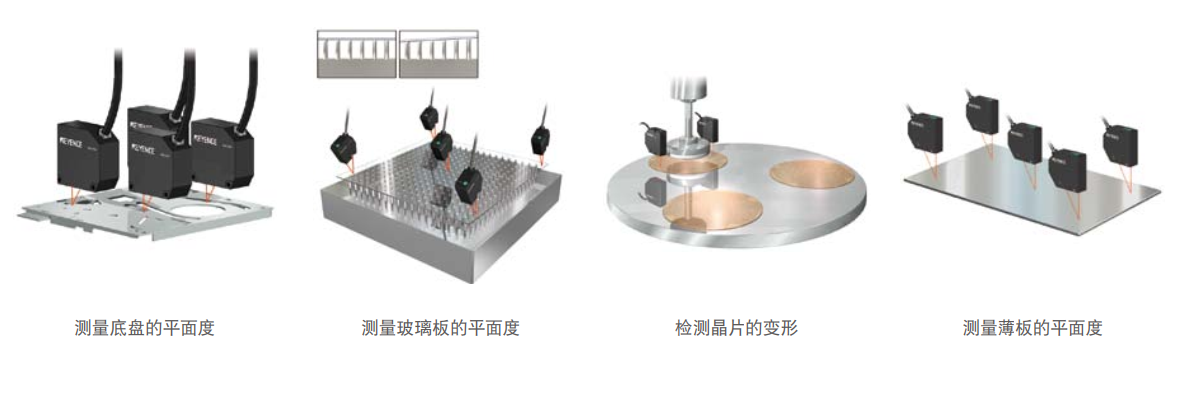

在使用多个传感器测量变形的场景中,以测量底盘的平面度为例,假设在底盘上布置了三个传感器,分别测量得到高度值 、 和 。通过以下公式计算每个点的变形状况:测量值 1 = ,测量值 2 = ,测量值 3 = 。这些公式的原理是通过比较每个传感器测量值与其他两个传感器测量值平均值的差异,来评估该点相对于其他点的变形情况。如果测量值 1 为正值,说明该点的高度相对较高,存在向上的变形;反之,如果为负值,则说明该点相对较低,存在向下的变形。

5.2 平面度测量公式

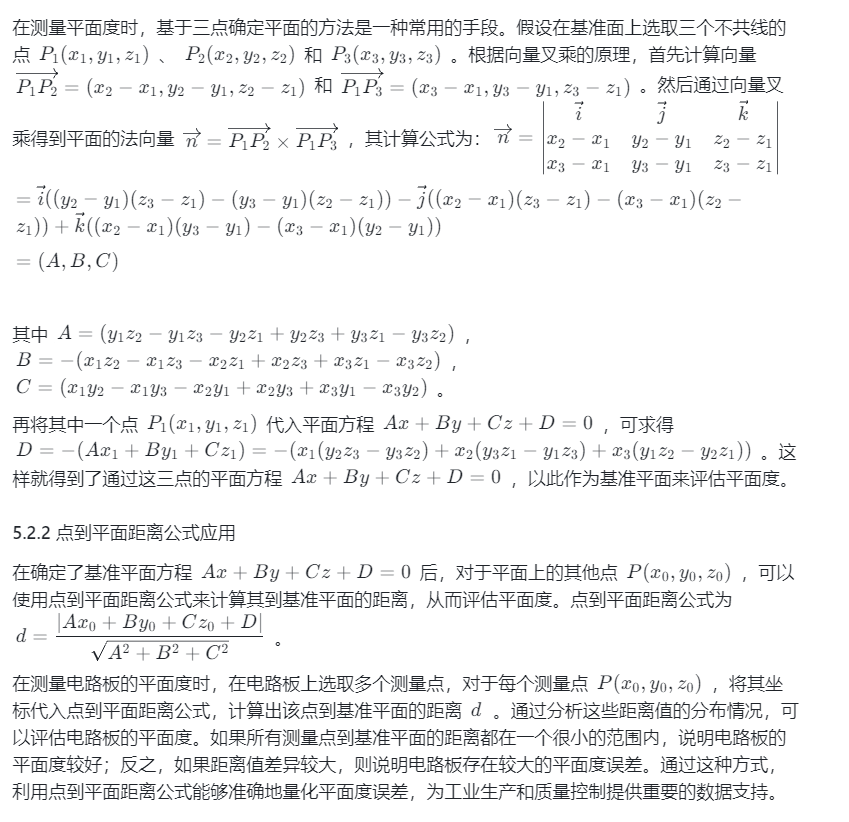

5.2.1 基于三点确定平面的公式推导

高精度激光测距传感器在非接触测量变形与平面度中的应用研究报告(二)







5.2.2 点到平面距离公式应用

高精度激光测距传感器在非接触测量变形与平面度中的应用研究报告(二)


六、实际案例分析

6.1 案例一:汽车制造中车身面板变形测量

在汽车制造领域,车身面板的变形测量是确保汽车质量和性能的关键环节。某知名汽车制造企业,为了提高车身的整体质量和外观精度,引入了高精度激光测距传感器来对车身面板进行变形测量。在测量过程中,选用了多个高精度激光测距传感器,将它们巧妙地布置在车身生产线的关键位置,从不同角度对车身面板进行全方位的测量。
这些传感器采用了先进的激光三角测量法,能够快速、准确地获取车身面板上各个测量点的距离数据。在测量车身侧面板时,传感器以极高的频率发射激光束,激光束照射到车身侧面板表面后,反射光被传感器接收。通过精确计算激光束的发射和接收时间差,以及利用三角测量原理,传感器能够精确测量出侧面板表面与传感器之间的距离。在测量过程中,传感器每秒钟能够采集数千个测量数据,这些数据被实时传输至数据处理中心。
数据处理中心采用了先进的算法对采集到的数据进行深度分析。首先,利用滤波算法对原始数据进行去噪处理,去除由于环境干扰、测量噪声等因素产生的异常数据。通过卡尔曼滤波算法,有效地减少了数据的波动和误差,提高了数据的稳定性和可靠性。然后,运用基于最小二乘法的平面拟合算法,根据测量点的数据拟合出车身面板的理想平面。通过计算测量点到拟合平面的垂直距离,得到各个测量点的变形量。
通过对测量数据的详细分析,发现车身面板在某些区域存在微小的变形。在车门与车身的连接处,由于焊接工艺和装配应力的影响,存在一定程度的局部变形。这些变形虽然在肉眼看来并不明显,但却可能影响车身的密封性、外观美感以及车辆的行驶性能。针对这些变形问题,汽车制造企业采取了一系列针对性的改进措施。在焊接工艺方面,优化焊接参数,采用更先进的焊接设备和工艺方法,减少焊接过程中的热应力和变形。在装配环节,加强对零部件的定位和装配精度控制,确保各个部件之间的紧密配合,减少装配应力对车身面板的影响。

通过引入高精度激光测距传感器进行车身面板变形测量,并采取相应的改进措施,该汽车制造企业取得了显著的成效。车身的整体质量得到了大幅提升,车身面板的变形量控制在极小的范围内,满足了更高的质量标准。车辆的外观精度得到了显著提高,车身线条更加流畅,表面更加平整,提升了汽车的整体美感和品质感。由于车身面板的变形得到了有效控制,车辆的密封性和行驶性能也得到了明显改善,降低了车内噪音,提高了行驶的稳定性和舒适性。

高精度激光测距传感器在非接触测量变形与平面度中的应用研究报告(二)

6.2 案例二:电子制造中电路板平面度测量

在电子制造行业,电路板作为电子设备的核心部件,其平面度对于电子设备的性能和可靠性起着至关重要的作用。某电子制造企业在生产高端智能手机电路板时,为了确保电路板的质量和性能,采用了高精度激光测距传感器进行电路板平面度测量。
在测量过程中,选用了高分辨率的激光测距传感器,将其安装在高精度的运动平台上。运动平台能够精确控制传感器的移动轨迹,确保传感器能够对电路板上的各个区域进行全面、准确的测量。传感器采用激光回波分析法,通过发射激光脉冲并测量脉冲从发射到接收的时间差,来精确计算传感器与电路板表面之间的距离。在测量过程中,传感器的测量精度能够达到亚微米级别,能够检测到电路板表面极其微小的平面度变化。
为了保证测量的准确性和可靠性,在测量前对传感器进行了严格的校准和标定。使用高精度的标准平面作为校准基准,通过多次测量标准平面上的不同位置,获取传感器的测量偏差数据,并根据这些数据对传感器进行校准和补偿,确保传感器的测量精度和准确性。在测量过程中,还对测量环境进行了严格控制,保持测量环境的温度、湿度和洁净度稳定,减少环境因素对测量结果的影响。
在测量一块电路板时,传感器按照预先设定的测量路径,对电路板上的数百个测量点进行了精确测量。测量数据被实时传输至数据处理系统,系统采用基于傅里叶变换的频域分析算法对测量数据进行处理。通过傅里叶变换,将时域的测量数据转换到频域进行分析,从而揭示电路板平面度的频率特性和潜在的异常信息。在频域分析中,发现电路板在某些频率成分上存在异常的峰值,经过进一步分析,确定这些异常峰值是由于电路板上的个别焊点凸起导致的平面度问题。
针对这些平面度问题,电子制造企业采取了相应的改进措施。在生产工艺方面,优化焊接工艺参数,采用更先进的焊接设备和技术,确保焊点的质量和平面度。在质量检测环节,加强对电路板的抽检和全检力度,利用高精度激光测距传感器对每一块电路板进行全面的平面度测量,及时发现和剔除不合格产品。通过这些改进措施,电路板的平面度得到了有效控制,产品的质量和性能得到了显著提升。

经过改进后,该电子制造企业生产的智能手机电路板的平面度合格率从原来的 85% 提高到了 98% 以上,大大降低了产品的次品率和售后维修率。由于电路板平面度的提高,智能手机的性能和可靠性得到了显著提升,减少了因电路板平面度问题导致的电子元件接触不良、短路等故障,提高了用户的使用体验和满意度。

高精度激光测距传感器在非接触测量变形与平面度中的应用研究报告(二)

七、结论与展望

7.1 研究成果总结

本研究围绕高精度激光测距传感器在非接触测量变形和平面度方面展开了深入探究,取得了一系列具有重要理论和实践价值的成果。
在测量方式研究方面,系统地分析了移动工件或传感器头测量、使用 2D 传感器测量以及使用多个传感器测量这三种主要方式。移动工件或传感器头测量虽能适应不同尺寸工件,但移动过程易引入误差且耗时;使用 2D 传感器测量可瞬间完成测量且无需移动机构,但测量范围受限;使用多个传感器测量能快速测量大型工件,但设备成本高且只能获取测量点的变形信息。通过对这些测量方式的详细剖析,明确了它们各自的优势、局限性以及适用场景,为实际应用中的测量方式选择提供了科学依据。
在算法研究领域,深入探讨了理想光斑定位算法、不同表面自适应分类控制算法、基于最小二乘法的平面拟合算法以及基于傅里叶变换的频域分析算法。理想光斑定位算法通过先进的边缘检测和亚像素定位技术,实现了高精度的光斑定位,有效提升了测量精度;不同表面自适应分类控制算法能够根据目标物体表面材质特性自动调整测量参数和算法策略,显著提高了测量的适应性和准确性;基于最小二乘法的平面拟合算法通过最小化测量点到拟合平面的距离平方和,准确地确定了拟合平面的参数,实现了对平面度的精确测量;基于傅里叶变换的频域分析算法将时域测量数据转换到频域进行分析,能够快速识别平面度的异常情况,评估平面度的均匀性。这些算法的研究和应用,为高精度激光测距传感器在非接触测量变形和平面度方面提供了强大的技术支持。
在测量公式推导与应用方面,针对变形测量和平面度测量,详细推导了相关公式。在变形测量中,根据不同的测量方式,如移动工件或传感器头测量、使用 2D 传感器测量和使用多个传感器测量,分别推导了相应的公式,用于计算物体的变形状况。在平面度测量中,基于三点确定平面的原理,推导出了平面方程的计算公式,以及点到平面距离公式,用于评估平面度。通过实际案例分析,验证了这些公式在实际应用中的准确性和有效性,为工程实践提供了可靠的数学工具。

7.2 未来研究方向

尽管本研究在高精度激光测距传感器非接触测量变形和平面度方面取得了一定成果,但随着科技的飞速发展和工业需求的不断提升,仍有许多值得深入探索的未来研究方向。
在提高测量精度方面,一方面,需要进一步优化传感器的硬件设计。研发新型的激光器,提高其波长稳定性和功率稳定性,减少因激光发射不稳定导致的测量误差。优化光学系统,采用更高精度的光学元件和更先进的光学设计,提高光线的聚焦精度和信号接收效率,从而降低光学系统对测量精度的影响。另一方面,持续改进算法。深入研究机器学习和深度学习算法在测量数据处理中的应用,利用其强大的数据分析和处理能力,自动识别和消除测量数据中的噪声和干扰,进一步提高测量精度。探索多传感器融合算法,将激光测距传感器与其他类型的传感器,如视觉传感器、超声波传感器等进行融合,充分发挥各传感器的优势,实现更精确的测量。
在拓展应用领域方面,随着新能源汽车产业的快速发展,电池模组的平整度和变形测量对于电池的性能和安全性至关重要。未来可研究高精度激光测距传感器在电池模组生产过程中的应用,开发适用于电池模组测量的专用测量系统和算法,确保电池模组的质量和性能。在航空航天领域,飞机零部件的制造精度直接影响飞机的飞行安全和性能。研究高精度激光测距传感器在航空航天零部件制造中的应用,实现对复杂形状零部件的高精度测量,为航空航天产业的发展提供技术支持。在生物医学领域,高精度激光测距传感器可用于生物组织的变形测量和细胞形态的分析,为生物医学研究提供新的测量手段和方法。
在提升测量效率方面,研发高速测量系统,提高激光测距传感器的测量速度和数据处理速度,实现对快速运动物体的实时测量。优化测量流程,减少测量过程中的不必要环节,提高测量的自动化程度,从而提高整体测量效率。
