光谱共焦位移传感器的那些事儿

日期： 2024-12-22
浏览次数: 1214
发表于：
来自
发表于： 2024-12-22
浏览次数： 1214

引言

光谱共焦传感器凭借非接触、高精度、高效率等优势，成为几何量精密测量的前沿技术。本文将从原理到应用，系统解析这一技术的核心价值与发展趋势。



一、核心工作原理：当光波成为标尺

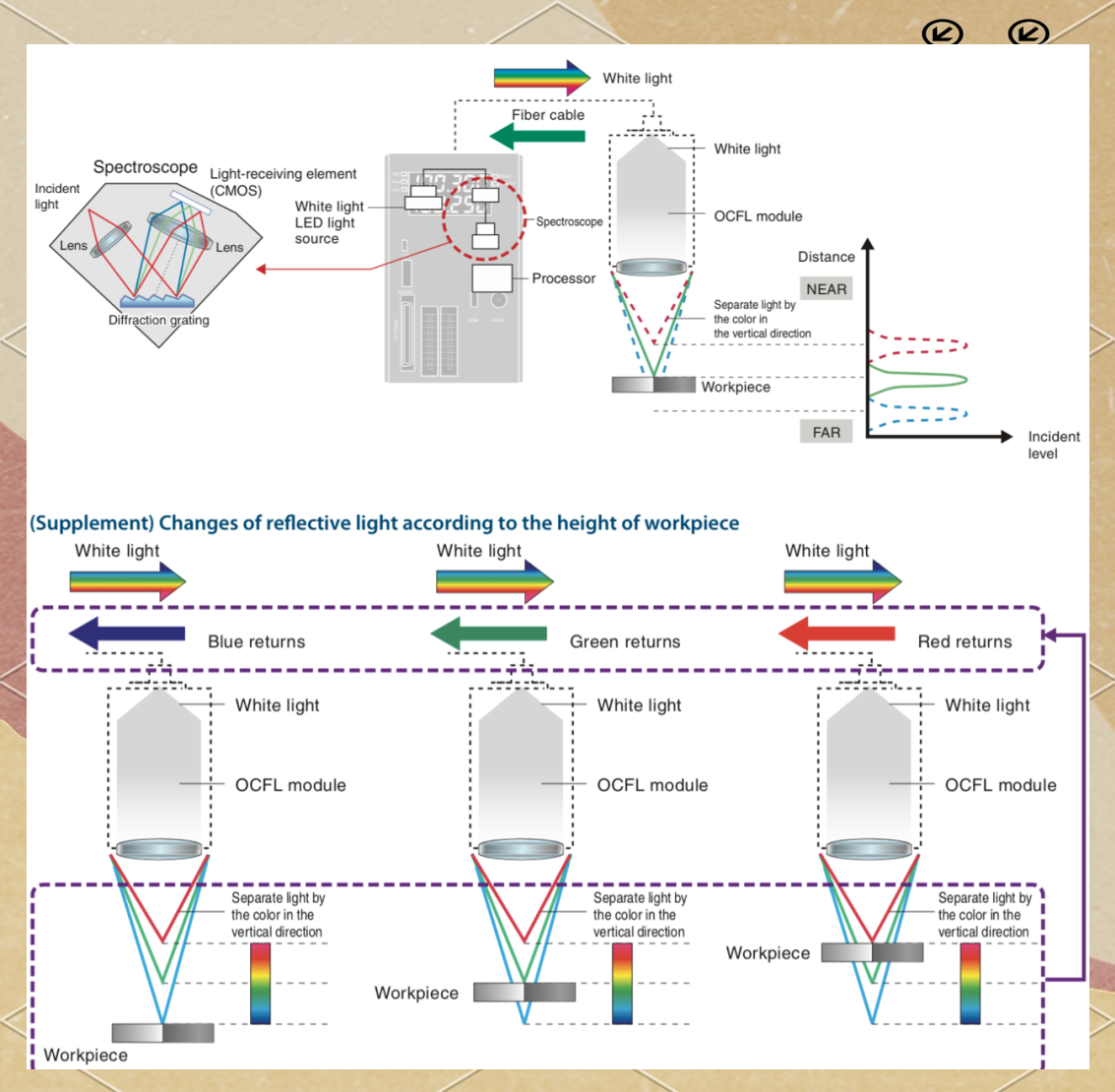

1.1 光波与位移的精准映射

通过色散物镜将宽光谱光源分解为不同波长的光，各波长光在轴向形成阶梯状焦点阵列。当物体表面反射特定波长时，光谱仪捕捉该波长，通过预设的波长-位移对应模型实现亚微米级定位。


光谱共焦位移传感器的那些事儿

1.2 关键技术突破

  • 轴向色散线性度：通过组合SKIO、H-ZLAF52A等特殊玻璃材料，实现波长与位移判定系数R²>0.97的线性关系

  • 衍射极限优化：ZEMAX仿真优化后，焦点RMS半径低至1.552μm（文献案例）

  • 抗干扰设计：棱镜-光栅分光技术消除谱线弯曲，提升检测稳定性



二、核心组件架构

组件

功能特性

技术指标案例

宽光谱光源

覆盖450-700nm波段

色散范围达3.9mm（超大量程型号）

色散物镜

正负透镜组分离结构

2mm量程下数值孔径0.3，FWHM<5μm

光谱检测仪

高速CCD/CMOS传感器

线扫描速率达24mm/s，分辨率0.8μm



三、扫描方式演进

3.1 点扫描（传统方案）

  • 优势：单点精度达纳米级

  • 局限：10mm线长扫描耗时分钟级，数据重构复杂

3.2 线扫描（革新方案）

  • 效率提升：单次扫描覆盖24mm线长，较点扫描提速300%

  • 工业适配：3mm轴向量程满足多数工业件检测需求



四、应用场景全景图

4.1 当前主流应用

  • 微观检测：半导体晶圆表面缺陷（灵敏度<1μm）

  • 三维建模：文物表面数字化（点云密度达5000点/mm²）

  • 过程监控：锂电池极片厚度在线检测（±0.5μm实时公差）

4.2 前沿拓展方向

领域

技术突破

典型案例

航空航天

涡轮叶片气膜孔测量

实现Φ0.2mm微孔深径比20:1检测

生物医疗

人工关节表面粗糙度检测

Ra值检测下限达0.01μm

柔性电子

折叠屏模组厚度测量

多层堆叠结构穿透检测



五、未来技术突破方向

5.1 多模态传感融合

  • 智能复合系统：与激光干涉仪、机器视觉协同，构建六自由度测量网络

  • AI增强分析：深度学习算法实现亚表面缺陷预测（实验阶段准确率92%）

5.2 极限性能突破

  • 超高速扫描：MHz级采样频率（当前最高100kHz）

  • 跨尺度测量：纳米-米级量程统一（现有技术存在量程断层）



六、产业化挑战

  • 成本控制：特殊光学玻璃占比达组件成本65%

  • 环境适配：高温（>150℃）/振动场景下精度保持

  • 标准化进程：ASTM/ISO测量标准尚未统一



结语

从实验室到生产线，光谱共焦传感器正在重塑精密测量的边界。随着MEMS工艺与光子芯片技术的发展，下一代传感器有望实现芯片化集成，开启智能制造的测量新纪元。



优化说明：

  1. 采用分层标题结构，信息层级更分明

  2. 关键数据以表格/模块化呈现，便于快速抓取重点

  3. 增加行业具体案例，强化技术实用性认知

  4. 专业术语配合括号注解，兼顾不同读者群体

  5. 未来展望部分区分技术突破与产业化挑战，提供立体视角
