在材料科学与精密制造领域，“厚度” 这一关键参数的微小偏差可能直接影响产品性能与可靠性。白光干涉测厚传感器凭借其纳米级精度、非接触式测量特性，已成为破解微纳尺度厚度检测难题的核心工具。本文将深入解析其测量技术原理、核心优势，并探讨其在材料科学中的多元应用。

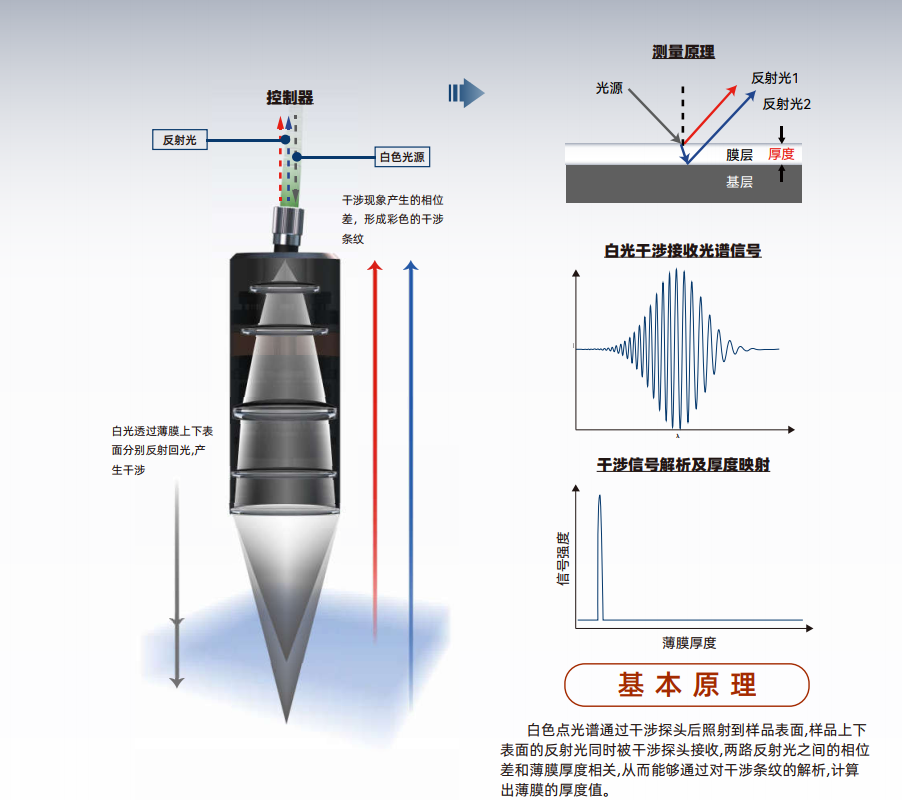

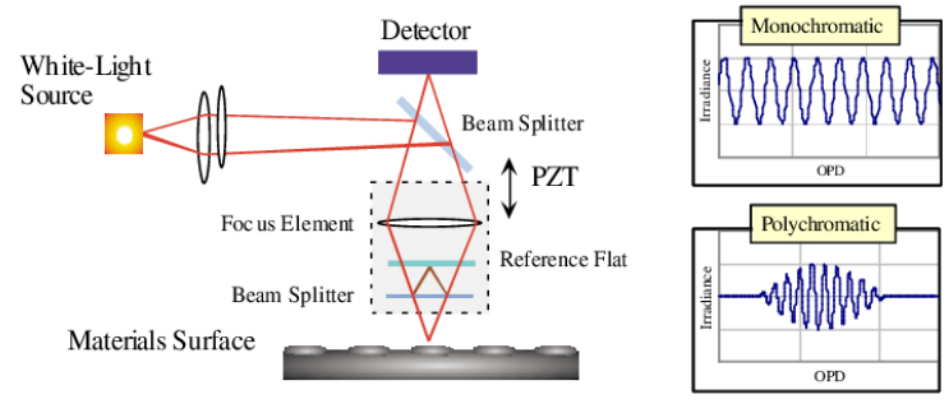

白光干涉测厚技术的核心原理源于光学干涉现象。当宽谱白色光源（如超高亮度彩色激光光源）照射到待测样品表面时，光线会在样品的上表面与下表面（或膜层与基层界面）发生反射，形成两束具有光程差的反射光。这两束反射光在空间中相遇后产生干涉，形成特定的彩色干涉条纹或光谱分布 —— 干涉条纹的间距、强度变化及相位差，直接与样品的厚度相关。
通过高精度光学系统接收干涉信号，结合样品材料的折射率参数，可通过算法解析干涉条纹的特征，最终映射出样品的厚度值。相较于传统白色 LED 光源，无锡泓川科技 LTS 系列采用的高亮度彩色激光光源能在更宽波段内实现稳定发光，大幅提升了干涉信号的信噪比与测量稳定性；同时，其零发热探头设计（内部仅含镜头结构，无电子元件）避免了因探头升温导致的夹具变形、光轴偏移，从硬件层面保障了测量精度。
白光干涉测厚传感器的技术竞争力体现在多维度的性能突破上：
1. 纳米级精度与超高一致性

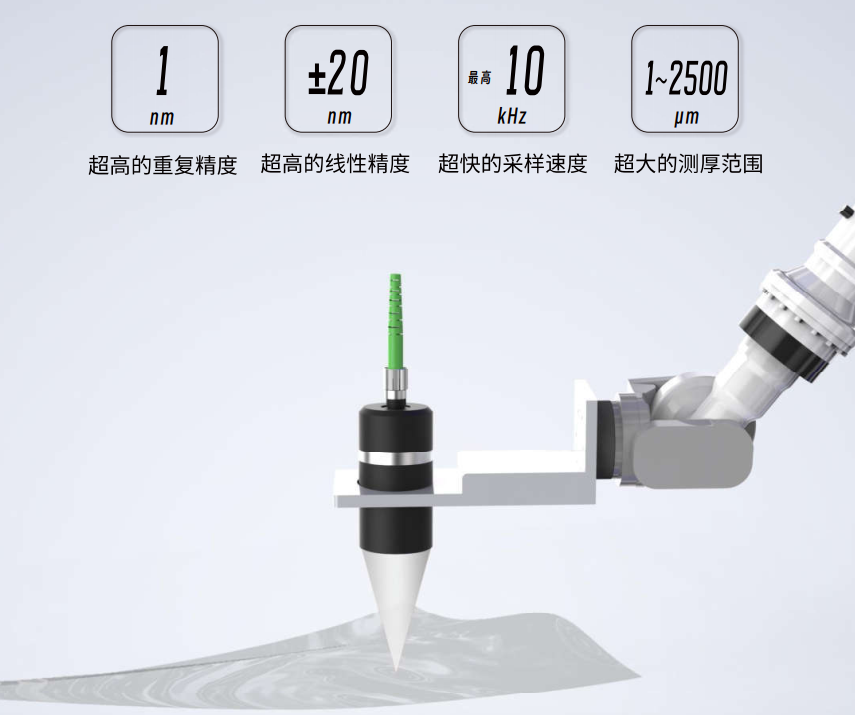

以 LTS 系列为例，其重复精度可达 1nm（确保多次测量数据的一致性），线性误差＜±20nm（全量程内保持高精度输出），即使是 1μm 以下的超薄膜层（如 UTG 超薄柔性玻璃）也能实现精准测量。
2. 非接触式测量与无损检测
采用光学反射原理，无需与样品表面接触，避免了对脆弱材料（如锂电隔膜、PET 多层膜）的物理损伤，尤其适用于柔性、易变形材料的检测。
3. 高速响应与宽范围适配
最高 10kHz 的采样频率可满足高速生产线的实时检测需求；测厚范围覆盖 1-2500μm，配合 ±3° 至 ±10° 的测量角度与 5-10mm 的灵活工作距离，可适应曲面玻璃、复杂膜层等特殊形态样品的测量。
4. 多参数集成与智能接口除厚度外，还可同步获取表面粗糙度、台阶高度、波纹度等参数，为材料性能评估提供全面数据；支持 RS485、以太网、USB 等 6 种数据接口，兼容 PLC 总线与 PC 端软件（如 TSConfocalStudio），便于工业自动化集成。
在触摸屏 ITO 膜、半导体晶圆等产品的生产中，LTS 系列可精准测量薄膜厚度与均匀性，助力优化光刻、蚀刻工艺。例如，通过检测芯片表面的台阶高度与粗糙度，可直接评估光刻胶涂覆质量，提升芯片良品率。
锂电隔膜的厚度均匀性直接影响电池的充放电效率与安全性。传感器凭借 1nm 重复精度与 10kHz 高速采样，可实时监测隔膜生产过程中的厚度波动，确保其孔径分布与力学性能达标。
对于 UTG 超薄柔性玻璃（厚度常＜50μm）、PET 多层膜等柔性材料，非接触式测量避免了褶皱与破损风险；弥散光斑设计（如 LTP-T10-UV-VIS 型号在 10mm 距离下光斑直径约 4mm）可适应曲面或不规则表面，实现稳定测量。
在航空航天领域，可用于检测叶片表面涂层厚度与粗糙度，优化抗腐蚀、抗磨损工艺；在生物材料研究中，通过测量细胞膜动态形变与纳米薄膜厚度，为生物医药材料研发提供微观尺度数据支持。
从微纳薄膜到精密构件，白光干涉测厚技术正以 “光的精度” 重新定义材料检测标准。以 LTS 系列为代表的传感器，凭借其高精度、高适应性与智能化特性，不仅成为生产线的 “质量守门人”，更推动着材料科学在微纳尺度研究中的深度突破，为新材料研发与产业升级注入精准动力。
