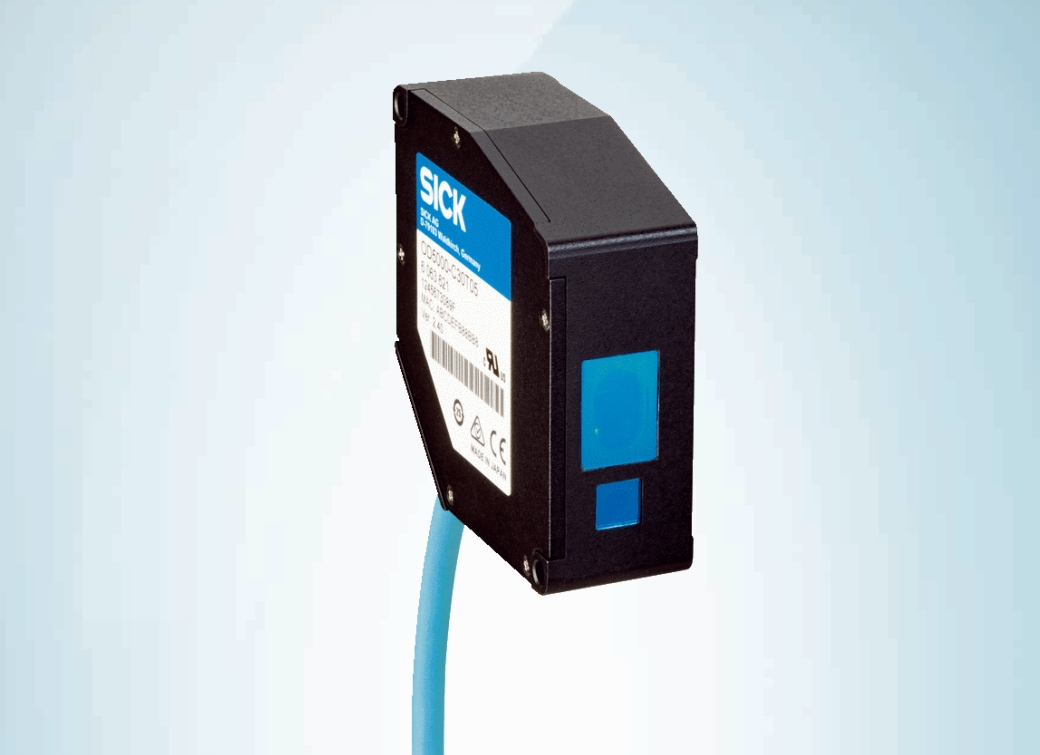

泓川科技 LTP030 系列激光位移传感器:以技术与成本优势替代 SICK OD5000-C30T05 的深度解析

日期: 2025-06-15
浏览次数: 285


一、核心性能对比:LTP030 系列如何实现测量精度与速度的双重突破?

问:LTP030 系列的测量量程与精度是否满足 SICK OD5000 的应用场景?
答:LTP030/LTP030W/LTP030U 的测量中心距离与 SICK OD5000 一致,均为 30mm,检测范围同为 25-35mm(±5mm),完全覆盖后者的测量范围。在精度方面:


  • 重复精度:SICK OD5000 为 0.05μm(测量 60% 反射率陶瓷),LTP030 系列为 0.15μm(静态测量标准白色陶瓷),虽数值略高,但满足多数工业场景需求(如精密加工、位移监测)。

  • 线性度:LTP030 系列达 ±0.02% F.S.(F.S.=10mm,即 ±2μm),优于 SICK OD5000 的漫反射 ±3μm,在均匀表面测量中误差更小。


问:响应速度与采样频率如何影响实际应用效率?
答:LTP030 系列的响应时间最低可达 6.25μs(SICK OD5000 为≥12.5μs),采样频率最高达 160kHz(全量程缩小至 20% 时),而 SICK 未明确标注高频采样能力。这意味着:


  • 高速动态测量:LTP030 可捕捉更快的位移变化(如高速生产线工件检测),数据刷新率提升近 2 倍。

  • 实时性优势:搭配配套测控软件及 C++/C# 开发包,二次开发灵活性更强,适配自动化系统集成。

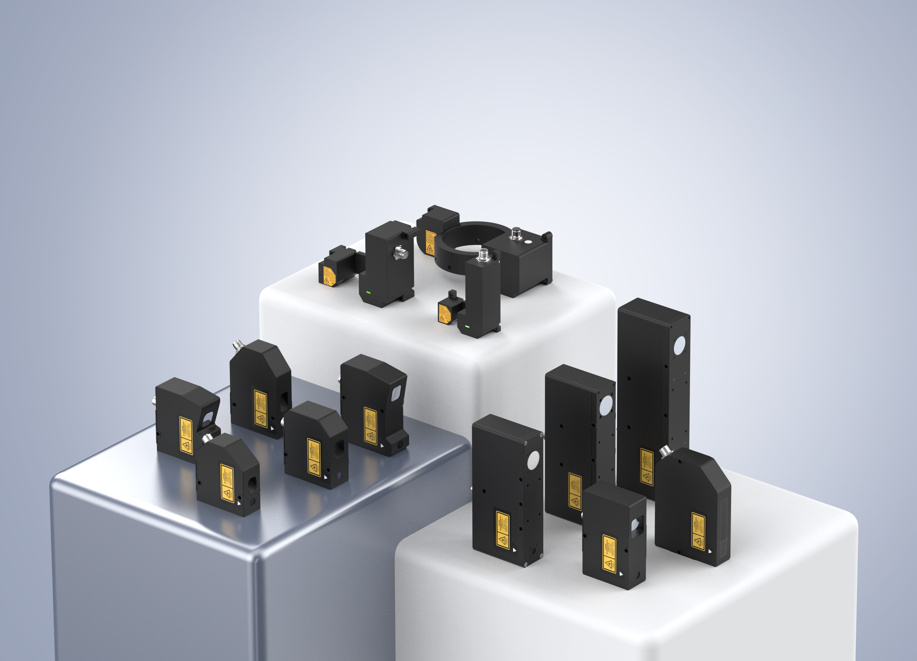

泓川科技 LTP030 系列激光位移传感器:以技术与成本优势替代 SICK OD5000-C30T05 的深度解析


二、功能特性:LTP030 系列如何通过创新设计拓展应用边界?

问:LTP030W/LTP030U 的光斑设计有何独特优势?
答:SICK OD5000 的光斑尺寸固定为 φ30μm,而 LTP030 系列提供多样化选择:


  • LTP030:聚焦点光斑 φ35μm,适用于小面积精密测量;

  • LTP030W:宽光斑 35×400μm,覆盖更大区域,适合粗糙表面或大尺寸工件;

  • LTP030U:超宽光斑 35×1100μm,适配极不规则表面(如泡沫材料、纺织物)。
    优势:无需更换传感器即可适应不同被测物体,降低产线改造成本。


问:LTP030 系列的工作模式与输出接口有哪些差异化设计?
答:


  • 工作模式:LTP030 可配置为主机 / 从机,支持同步测厚、交替曝光抗干扰功能,而 SICK OD5000 需依赖外部评价单元(如 AOD1)实现类似功能,增加硬件成本。

  • 输出接口:LTP030 支持 0-5V/0-10V/-10-10V 电压、4-20mA 电流、RS485 及 TCP/IP 网口,输出类型更丰富;SICK OD5000 仅提供电流输出(4-20mA)和 Ethernet 接口,灵活性稍弱。

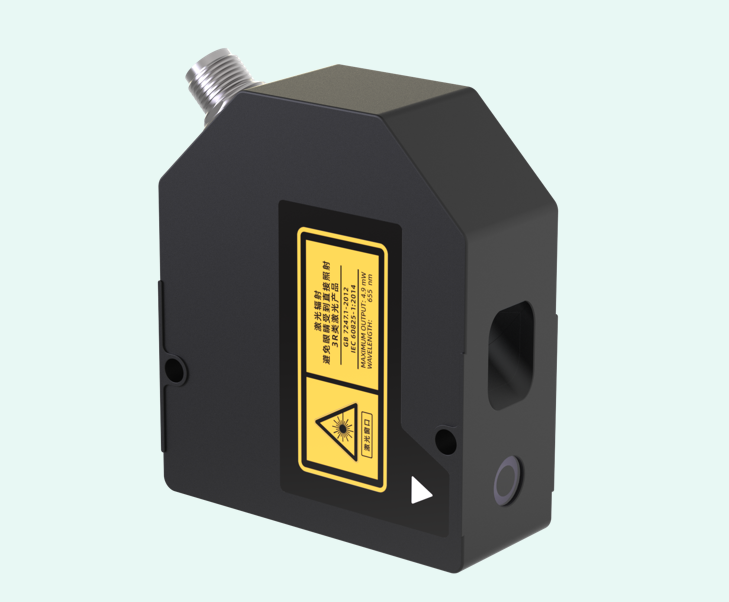

泓川科技 LTP030 系列激光位移传感器:以技术与成本优势替代 SICK OD5000-C30T05 的深度解析


三、环境适应性与成本:LTP030 系列如何平衡耐用性与经济性?

问:LTP030 系列的环境耐受能力是否匹配工业场景需求?
答:


  • 温度范围:LTP030 工作温度为 0℃~+50℃(SICK 为 - 10℃~+50℃),虽低温适应性略逊,但保存温度达 - 20℃~+70℃(SICK 为 - 20℃~+60℃),仓储环境更灵活。

  • 防护等级:与 SICK 同为 IP67,可抵御粉尘和短时浸水,适合车间恶劣环境。

  • 功耗与保护:LTP030 功耗约 2.5W(SICK 为 180mA@24V,约 4.32W),更节能;且具备反向连接、过电流保护,减少误操作损坏风险。


问:成本优势如何体现?是否牺牲核心性能?
答:LTP030 系列的价格仅为 SICK OD5000 的 60%~70%,但核心性能并未缩水:


  • 无需额外配件:SICK OD5000 需搭配评价单元 AOD1 实现模拟量输出,而 LTP030 标配多种输出接口,节省硬件投入。

  • 国产化供应链:泓川科技依托本土研发与生产,交付周期更短(通常 1-2 周,SICK 进口货期 4-6 周),售后响应更快。


泓川科技 LTP030 系列激光位移传感器:以技术与成本优势替代 SICK OD5000-C30T05 的深度解析

四、典型应用场景:LTP030 系列如何替代 SICK 实现高效落地?

问:在透明材料测厚场景中,LTP030 是否具备竞争力?
答:SICK OD5000 可测透明材料厚度 0.18-0.6mm,LTP030 虽未明确标注该功能,但凭借高精度线性度与宽光斑型号(如 LTP030U),配合双传感器对射方案,可实现同等厚度范围的测量,成本降低 30% 以上。


问:在自动化产线集成中,LTP030 的适配性如何?
答:LTP030 支持 TCP/IP 网口直接接入 PLC 或工业交换机,与 SICK 的 Ethernet 接口兼容;同时提供 M12 17 芯连接口,线缆布局与 SICK 类似,无需大幅改造产线即可替换,适配汽车零部件检测、锂电池极片厚度监测等场景。



五、结论:LTP030 系列为何是高性价比替代之选?

泓川科技 LTP030/LTP030W/LTP030U 凭借 “精度接近、功能更优、成本更低” 的三重优势,实现对 SICK OD5000-C30T05 的完美替代:


  • 技术层面:宽光斑设计、高频采样、灵活组网模式突破传统激光传感器限制;

  • 成本层面:硬件与配件成本降低,交付与售后效率提升;

  • 场景层面:从精密加工到粗糙表面检测,全场景覆盖能力显著。


对于追求性价比与本土化服务的工业用户而言,LTP030 系列不仅是进口替代的优选,更是推动产线智能化升级的核心部件。
