项目案例 Case
Case 激光测量案例

液位监控

日期: 2017-12-07
浏览次数: 150

应用:测量大型储罐中的液体


挑战:必须抵达储罐的全部深度


解决方案:QT50U超声波传感器


优势:检测范围达8米


在必须监控液位的应用中,需要使用一种远距离传感器,以确保能够达到并检测储罐的全部深度,

从而进行准确监控。通过发送表示当前深度的连续信号,可以通过泵入-泵出逻辑来控制储罐液位。


说明

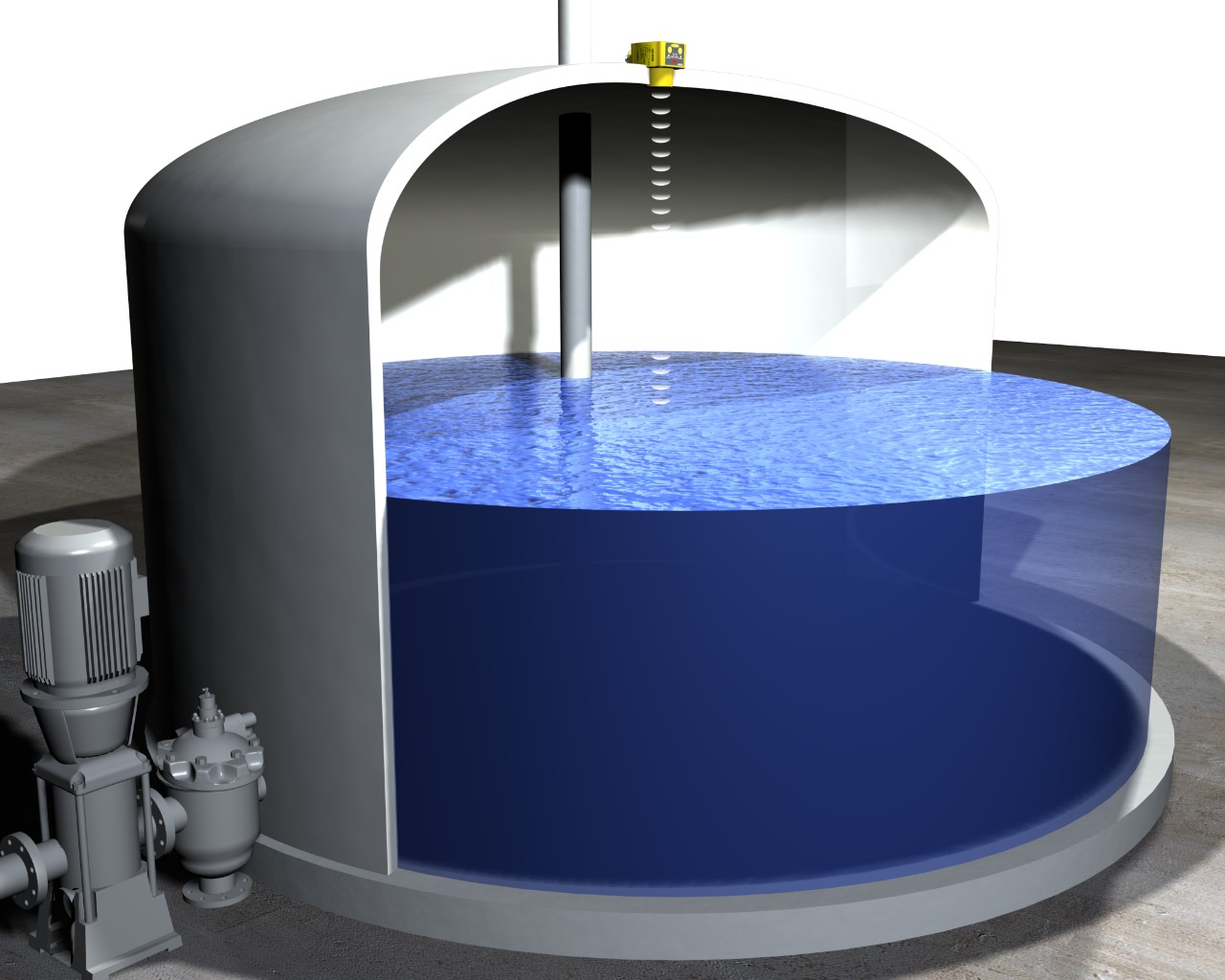

邦纳U-GAGE QT50U超声波模拟量远距离传感器的检测光束较为狭小,可在储罐等受限区域内工作,

不受罐壁干扰,检测范围可达8米。这种超声波传感器可以安装在中心位置,这样光束便可以在储罐上扩散开来,

从而不受干扰地检测液位,同时发出何时泵出多余液体和泵入其他液体的信号。


QT50U超声波传感器功能非常强大,检测范围长,应用效果良好,超声波死区仅占全部范围的2.5%(比同类产品低75%)。

QT50U可提供交流电压,具有低电平模拟功能、高电平输出和按钮功能。


通过按钮和远程示教模式编程,可以很轻松地设置QT50U超声波传感器,并且会通过高度醒目的LED指示灯来指示安装过程中的状态。




液位监控
