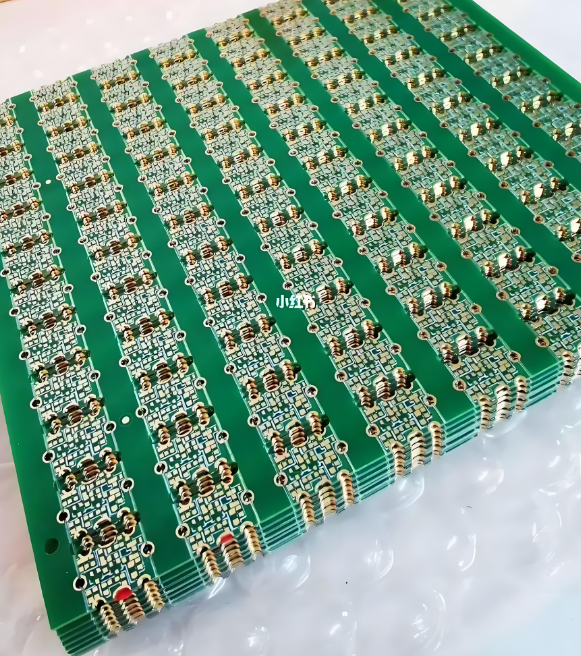

在电子制造中,PCB 板厚度仅 0.1-1.6mm,高速传输时极易出现多层重叠,传统检测手段却力不从心:

针对 6mm 厚度的 PCB 板叠片检测,核心需求清晰:
测准:单张板厚度公差 ±0.05mm,传感器重复精度需≤0.025mm(留 2 倍裕度);
测快:机台振动频率最高 200Hz,采样频率需≥5kHz,确保每个振动周期采 25 个点;
装得下:传输通道窄(50-100mm 间距),传感器体积必须小巧(长宽高≤60×50×30mm)。

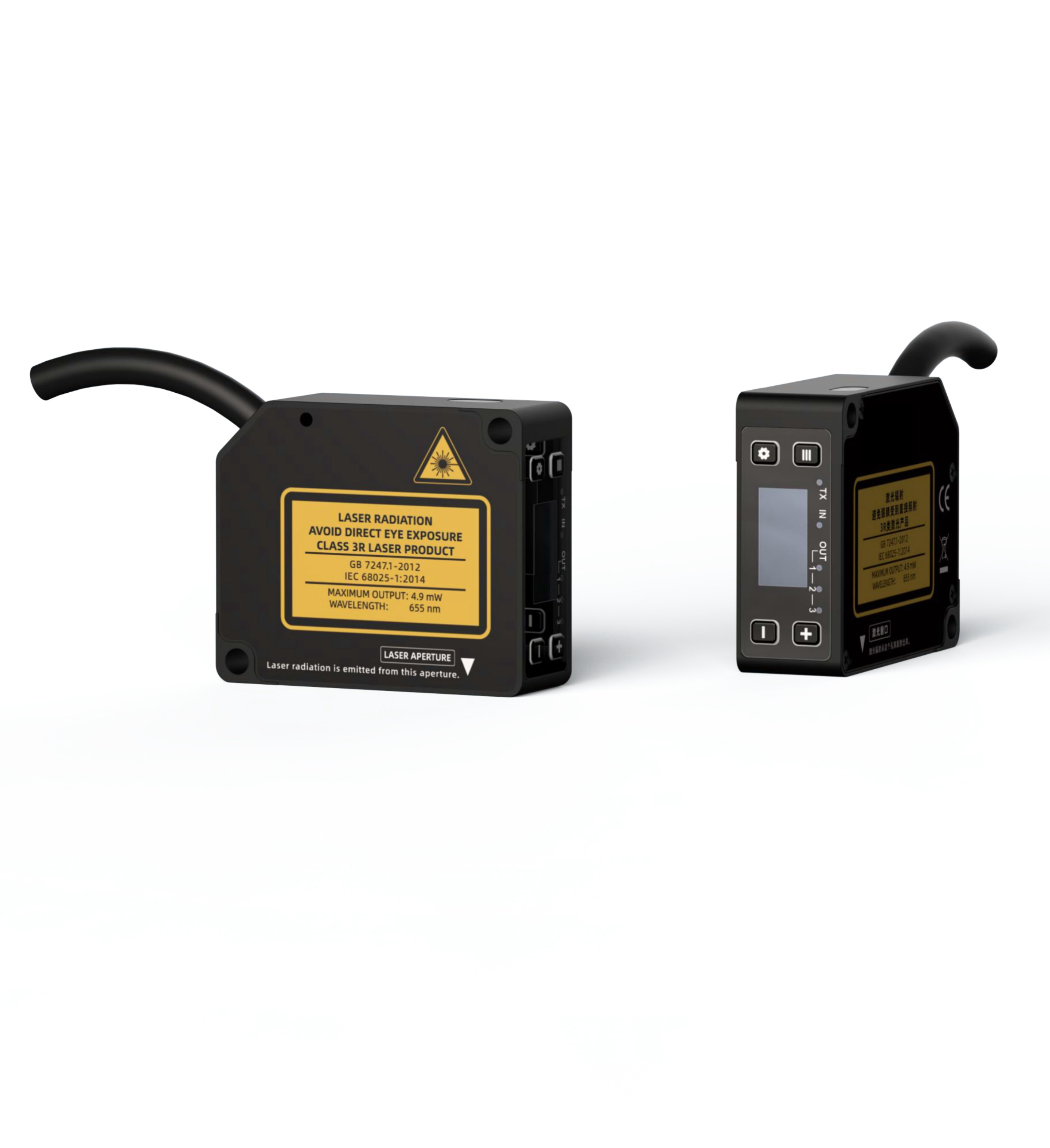

无锡泓川 LTM2-030 传感器精准匹配:±5mm 测量范围覆盖 6mm 厚度检测,0.00025mm 重复精度(比要求高 200 倍),5kHz 采样频率抗振动,60×50×20.4mm 尺寸轻松嵌入狭窄空间。

655nm 激光束(35μm 细)照射 PCB 板,漫反射光经透镜在感光元件上成像。当板厚变化,光斑位置偏移,通过内置算法实时解算距离,精度达亚微米级,无需接触即可捕捉 0.05mm 的厚度差异。

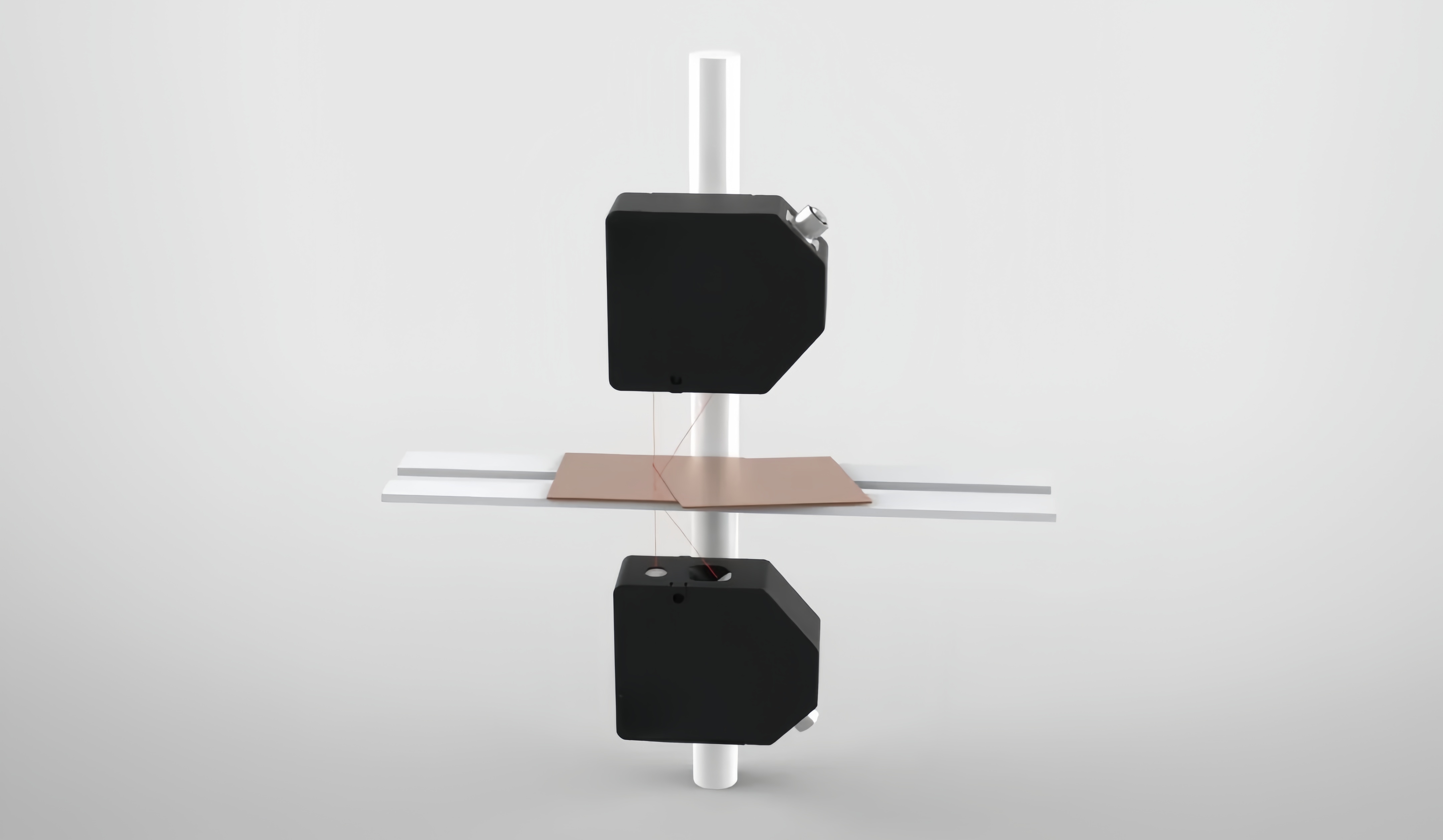

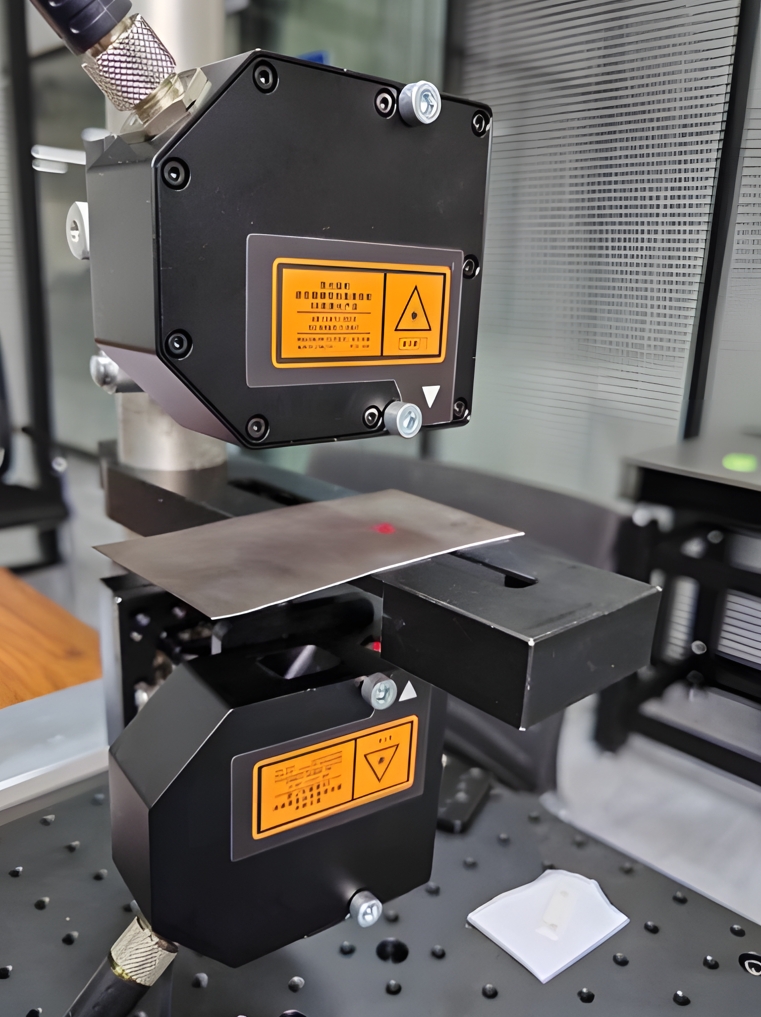

硬件:LTM2-030 垂直安装于通道上方 30mm 处,配漫反射增强板提升低反射率板材检测稳定性,屏蔽线抗干扰;
软件:TSLaserStudio 实时显示厚度曲线,预设单层 / 多层阈值(如单层 1mm,两层超 2.05mm 报警),滑动窗口滤波过滤振动噪声,连续 5 个超标点触发声光报警;
联动:通过 485 串口或模拟信号(±10V)连接 PLC,20ms 内联动机械臂剔除异常板,杜绝不良品流转。
抗振耐用:IP67 防护等级,不怕焊接烟尘和切削液;0.25μm 重复精度,机台抖 ±50μm 也能测准,3σ 误差≤1μm;
高速适配:5kHz 采样频率,支持 10m/s 线速度检测,PCB 以 5m/s 传输时无运动模糊,实时跟上产线节奏;
易装经济:体积小不占空间,无需改造产线;全国产方案成本比进口低 30%,配 C++/C# 开发包,方便二次开发。

某 PCB 厂引入后效果显著:
精度飞跃:漏检率从 4.2% 暴跌至 0.1%,单次检测标准差≤0.5μm,厚度波动无所遁形;
效率提升:单通道每秒测 5000 次,双轨产线 2000 片 / 小时轻松应对,实时检测不卡顿;
成本大降:废料率从 3.7% 降至 0.8%,按年产能 100 万片算,年省成本超 200 万元;非接触设计无磨损,传感器寿命超 5 万小时,维护费大减。

PCB 叠片检测的破局,靠的是 “小身材大精度” 的国产传感器。LTM2-030 以微米级精度、抗振设计和易集成优势,为高速产线装上 “火眼金睛”,不仅解决了行业痛点,更证明国产传感器在精密测量领域的硬实力。随着电子制造向高精度迈进,非接触式激光测量技术将成智能产线标配,助力 “中国智造” 提质增效。
