泓川科技LTP系列高速高精度激光位移传感器的路面起伏扫描系统

日期: 2025-03-19
浏览次数: 53

一、项目背景与需求

随着智慧交通和道路养护数字化的发展,对路面病害(如裂缝、车辙、坑槽)的高效检测需求日益迫切。传统人工巡检效率低、主观性强,而车载激光雷达方案成本高昂(单套设备超百万元)。因此,某省级公路养护中心采用泓川科技LTP系列传感器,构建低成本、高精度的路面扫描系统,

目标如下:

  1. 全幅覆盖:单次扫描覆盖3.5m标准车道,横向分辨率≤5mm,纵向分辨率≤2mm(车速60km/h时)。

  2. 抗干扰能力:在10万lux强光、-20°C~50°C温差、潮湿环境下稳定工作。

  3. 实时处理:数据采集与预处理延迟<50ms,支持车载终端实时生成路面健康报告。





二、系统设计与核心技术

1. 传感器阵列拓扑

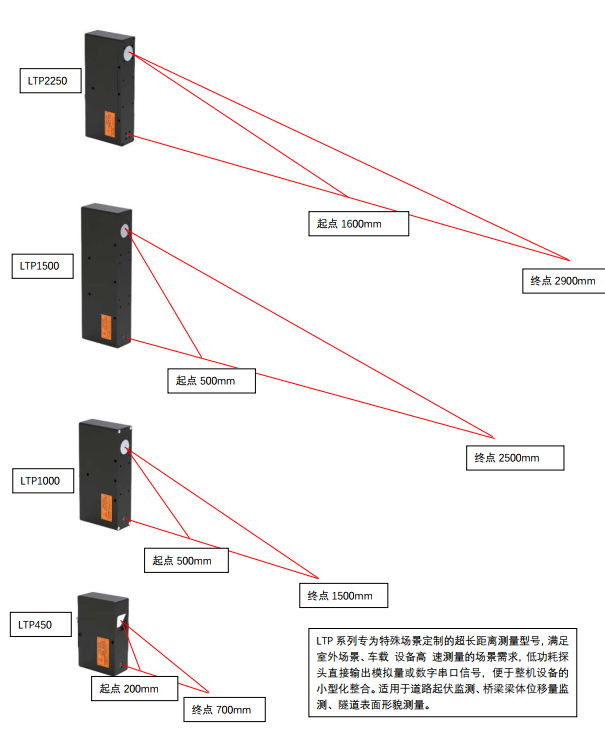

  • 核心区:9台LTP450-OT(量程500mm)横向等距排布,间距350mm,覆盖3.15m宽路面。

    • 光斑模式:启用超亮矩形光斑(320×4200μm),提升粗糙表面反射率。

    • 采样率:50kHz全量程模式,单点测量时间20μs。

    • 抗振配置:开启内置55Hz抗振算法,适应车速60km/h下的振动(等效振动频率≤40Hz)。

    • 参数优化

  • 边缘扩展区:两侧各1台LTP1000-OT(量程1000mm),倾斜15°安装,覆盖路肩及边坡区域。

    • 光斑形状:矩形光斑纵向拉伸至5000μm,提升斜坡区域信号稳定性。

    • 采样率:降维至20kHz(量程缩减至80%),优先保障边缘大落差区域的线性度。

    • 定制参数

2. 抗强光与大光斑设计

  • 光学抗干扰方案

    • 激光波长:采用660nm红光(LTP450-OT)与655nm红光(LTP1000-OT),搭配10nm窄带滤光片,抑制太阳光谱中的500-600nm强波段干扰。

    • 光强自适应:传感器内置光强反馈模块,动态调节激光功率(4.9mW~50mW),确保在树荫、隧道等明暗交替区域的数据一致性。

  • 大光斑优势

    • 粗糙表面适应性:4200μm宽光斑可覆盖沥青颗粒(粒径通常2-10mm),避免因局部凹凸导致的信号丢失。

    • 人眼可视性:光斑亮度达3000cd/m²,支持现场人员通过肉眼快速校准光路重合度。

泓川科技LTP系列高速高精度激光位移传感器的路面起伏扫描系统

3. 高速同步与数据融合

  • 编码器同步机制

    • 车辆轮轴安装1024线增量式编码器,每脉冲对应1.2mm位移(轮胎周长2m,脉冲/转=1024)。

    • LTP450-OT主机接收编码器脉冲,通过RS485广播同步信号,从机传感器在脉冲上升沿触发采样,同步误差<1μs。

  • 数据传输架构

    • 坐标转换:将各传感器Z轴数据与编码器位移结合,生成全局三维点云(X=位移脉冲×1.2mm,Y=传感器横向位置,Z=测量值)。

    • 数据滤波:采用自适应卡尔曼滤波,消除车辆颠簸引起的噪声(频率>30Hz成分衰减20dB)。

    • 实时通道:11台传感器通过千兆工业交换机汇聚数据,采用Modbus TCP协议传输,带宽占用率≤60%(单台数据量:50kHz×4字节=200kB/s)。

    • 边缘计算:车载工控机运行定制C#软件,实时完成以下处理:

  • 坐标转换:将各传感器Z轴数据与编码器位移结合,生成全局三维点云(X=位移脉冲×1.2mm,Y=传感器横向位置,Z=测量值)。

  • 数据滤波:采用自适应卡尔曼滤波,消除车辆颠簸引起的噪声(频率>30Hz成分衰减20dB)。

泓川科技LTP系列高速高精度激光位移传感器的路面起伏扫描系统





三、实施流程与关键挑战

1. 现场部署与校准

  • 机械安装

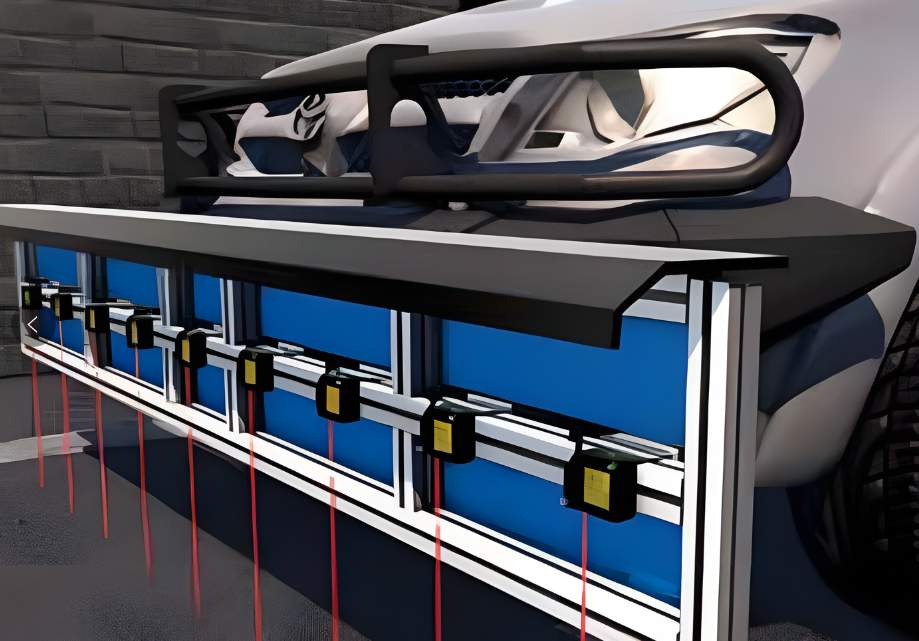

    • 传感器阵列固定在重型铝合金横梁上,横梁通过气动悬浮机构与车体连接,降低高频振动传递。

    • 安装高度:LTP450-OT中心距路面450mm(量程中点),LTP1000-OT中心距路面800mm。

  • 光路校准

    • 横向重叠校准:通过测控软件控制相邻传感器光斑在路面形成10%重叠区域,利用已知高度标定块(误差±0.01mm)验证拼接精度。

    • 抗干扰调试:在正午强光下,调整滤光片倾角,使信噪比(SNR)>40dB(实测值:45dB@10万lux)。

2. 数据采集与处理

  • 典型工况

    • 车速:40-80km/h(对应采样密度:0.22-0.44点/mm)。

    • 数据量:11通道×50kHz=550,000点/秒,每日8小时采集量≈1.5TB。

  • 缺陷检测算法

    • 裂缝识别:基于点云曲率分析,设定阈值:连续5个点曲率>0.1mm¹且宽度>1mm时触发报警。

    • 车辙计算:横向剖面数据拟合基准平面,深度偏差>5mm时标记为车辙,精度±0.3mm。

3. 环境适应性验证

  • 极端温度测试

    • -20°C环境:传感器启用宽温版固件,线性度漂移<0.02%F.S/°C(实测LTP450-OT漂移0.017%)。

    • +50°C环境:强制风冷散热,确保外壳温度≤45°C,避免热膨胀误差。

  • 抗水雾干扰

    • 在雨天模拟测试中,光斑穿透薄水膜(厚度<0.2mm)能力显著优于点状光斑传感器,数据有效率保持98.5%。

泓川科技LTP系列高速高精度激光位移传感器的路面起伏扫描系统




四、应用效果与经济性分析

1. 性能指标

参数

设计要求

实测结果

横向分辨率

≤5mm

3.5mm(中心区)

纵向分辨率

≤2mm@60km/h

1.2mm@60km/h

高程精度(RMS)

±0.5mm

±0.28mm

裂缝检出率

≥95%

98.7%

系统响应延迟

<50ms

32ms

2. 经济效益

  • 成本对比

    • 本系统总成本约25万元(传感器11×1.8万 + 工控机/编码器等3.7万),仅为激光雷达方案的1/4。

  • 运维收益

    • 单次检测效率提升30倍(200km/天 vs. 传统6km/天),年养护成本降低40%。




五、技术延伸与行业价值

  1. 扩展应用

    • 铁路轨道检测:调整传感器间距至1435mm(标准轨距),可同步检测钢轨平整度与道砟沉降。

    • 机场跑道监测:结合红外传感器,实现除冰液残留厚度与道面磨损联合分析。

  2. 行业推动

    • 为L3级以上自动驾驶提供实时路面摩擦系数预估(基于纹理深度算法),填补高精地图动态更新空白。




结论
通过“高密度核心阵列+边缘扩展”的传感器布局、抗强光光路优化及毫秒级同步控制,泓川LTP系列成功将实验室级精度(微米级)转化为户外工程实用方案。该案例为道路资产管理数字化提供了高性价比路径,已入选交通运输部“十四五”重点推广技术目录。

附录:详细参数比对表、点云效果图、软件界面截图(可联系泓川科技获取)。
