车辆检测传感器

日期: 2017-12-07
浏览次数: 937

技术


由于能够可靠地检测车辆,因此在资产管理、资源分配、场所安全和交通控制等方面优势明显。


为您的车辆检测应用确定恰当的技术可能比较有挑战性,并且必须考虑诸多因素,其中包括任务、

目标尺寸、检测范围、传感器安装以及主要是室内应用还是在室外应用。

无线地磁传感器

无线地磁传感器利用无源检测技术测量环境磁场的变化,由此检测大型含铁物体(例如卡车、汽车或轨道车)。

当车辆改变磁场时,传感器便会检测出这些变化。无线地磁的检测范围取决于目标物。


无线超声波传感器

无线超声波传感器通常是室内停车场或停车棚应用的理想解决方案。超声波传感器利用声波来检测物体,

它可以直接安装在停车场的天花板上,来识别下方停车场中的车辆是否存在。

 该款传感器在其检测范围内的某个特定点(例如地面)示教,能检测出穿过传感器面与示教点之间的任何形状、大小或反光角度的物体。

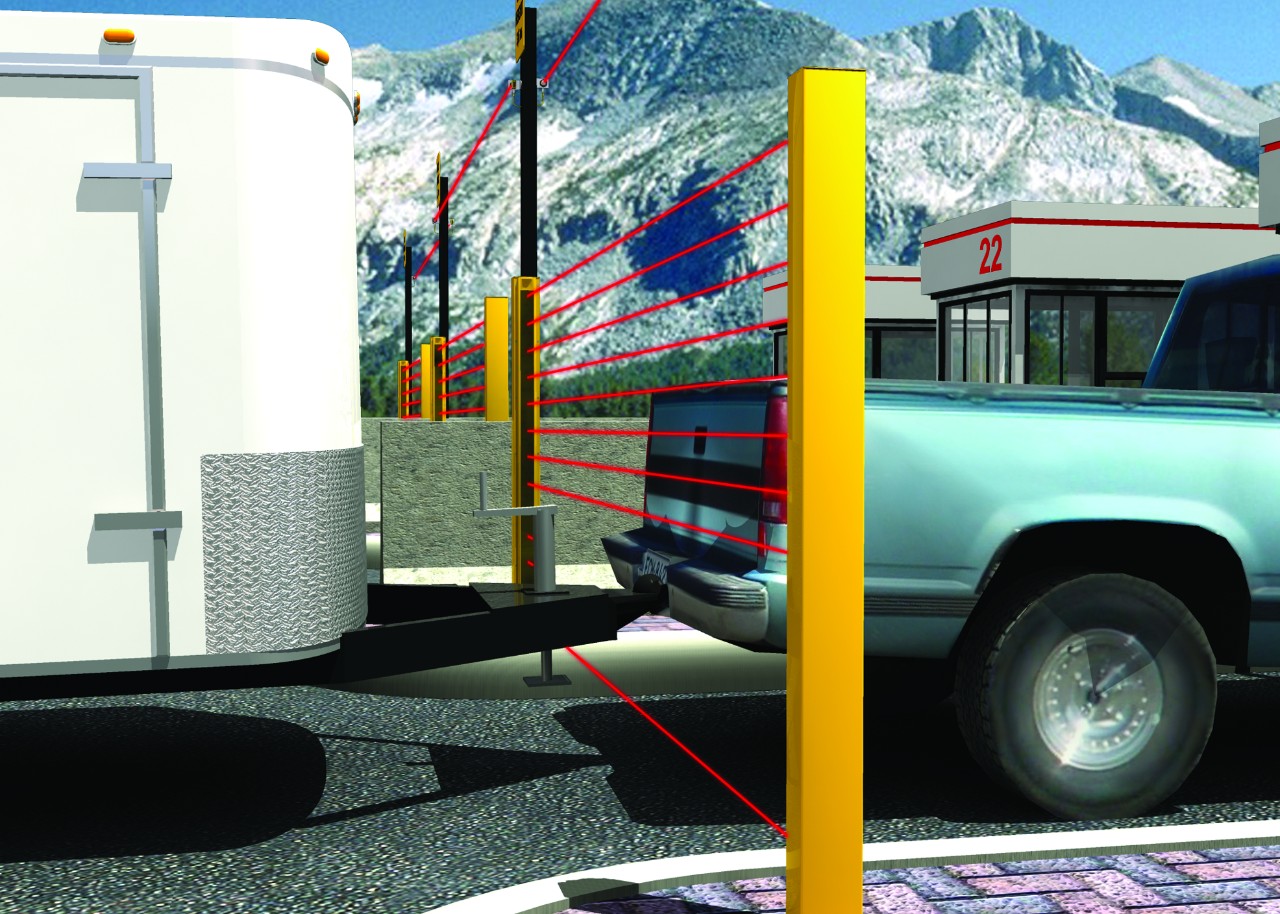

 测量光栅在收费站检测车辆和牵引杆

Measuring light grid detects vehicle and tow bar at a toll booth

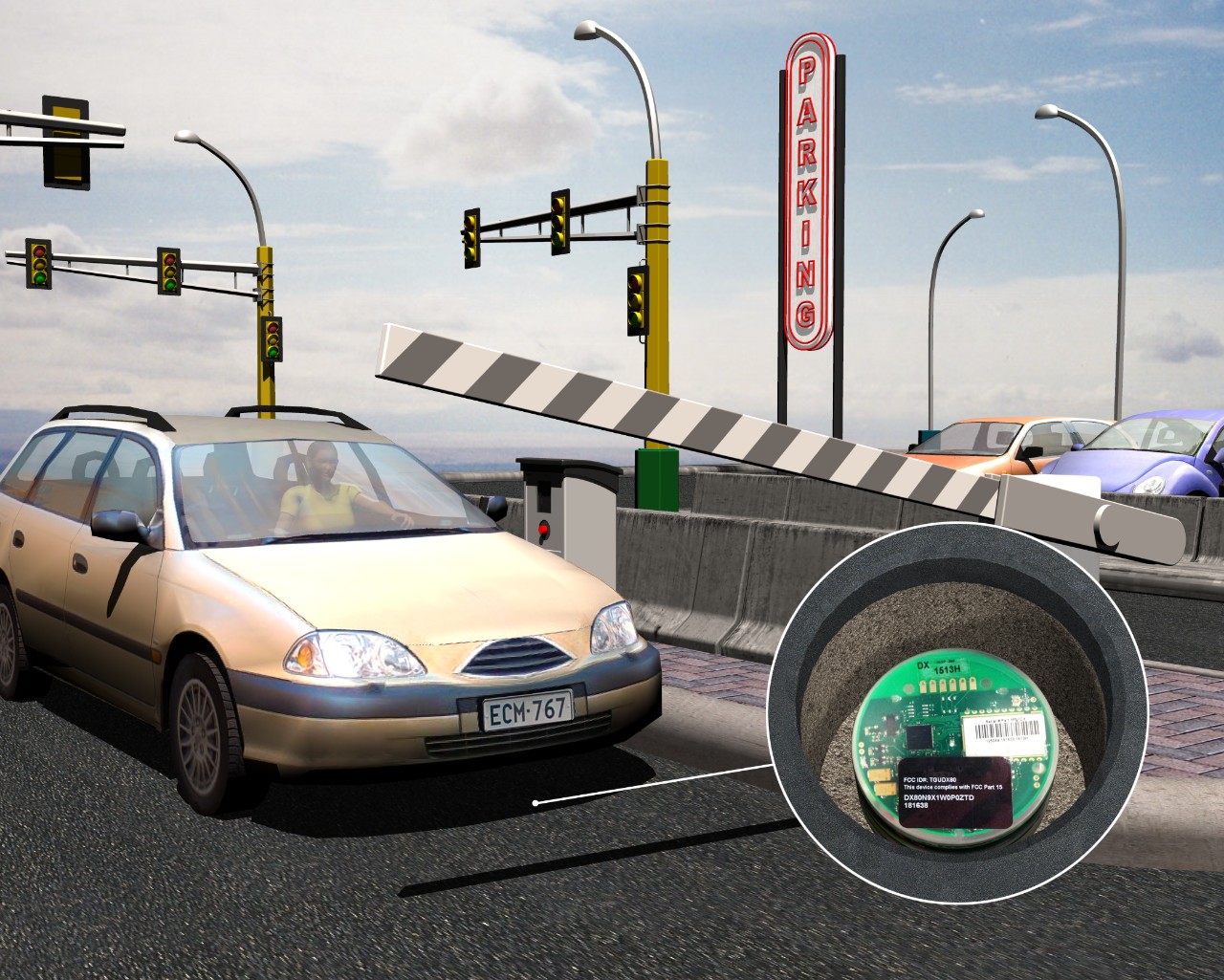

 无线磁强计检测自动门附近的车辆

 地下停车场显示无线超声波传感器检测所停车辆

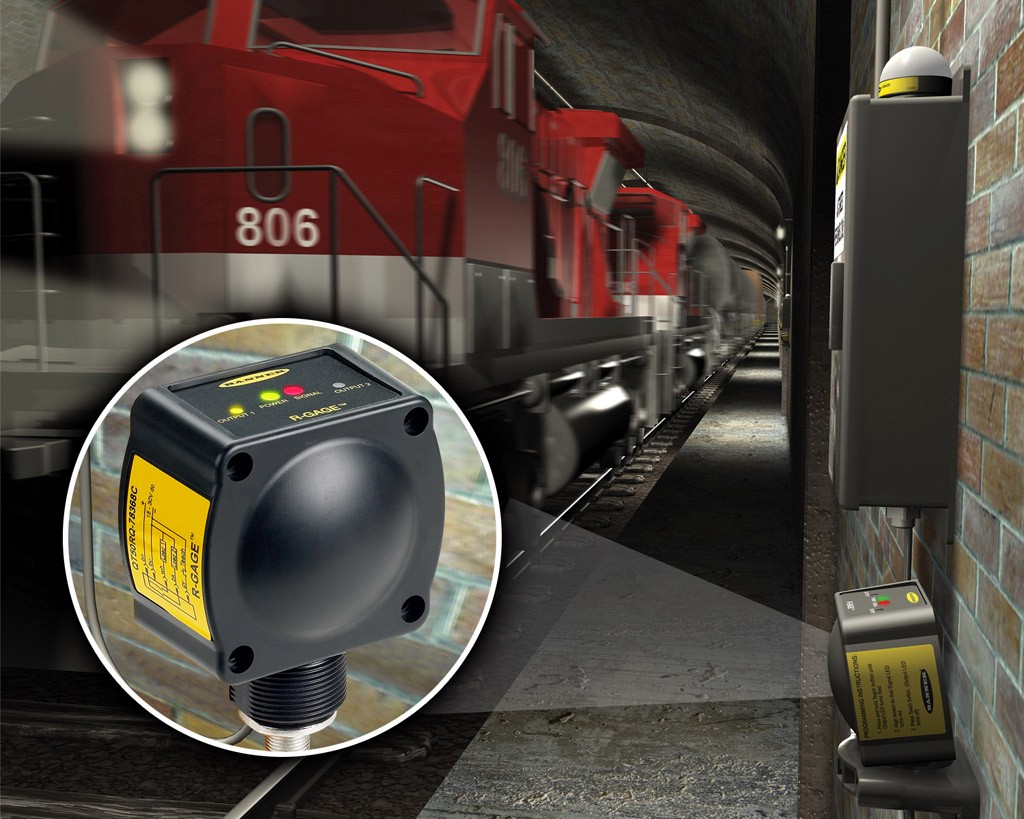

 雷达传感器可靠检测隧道内的火车

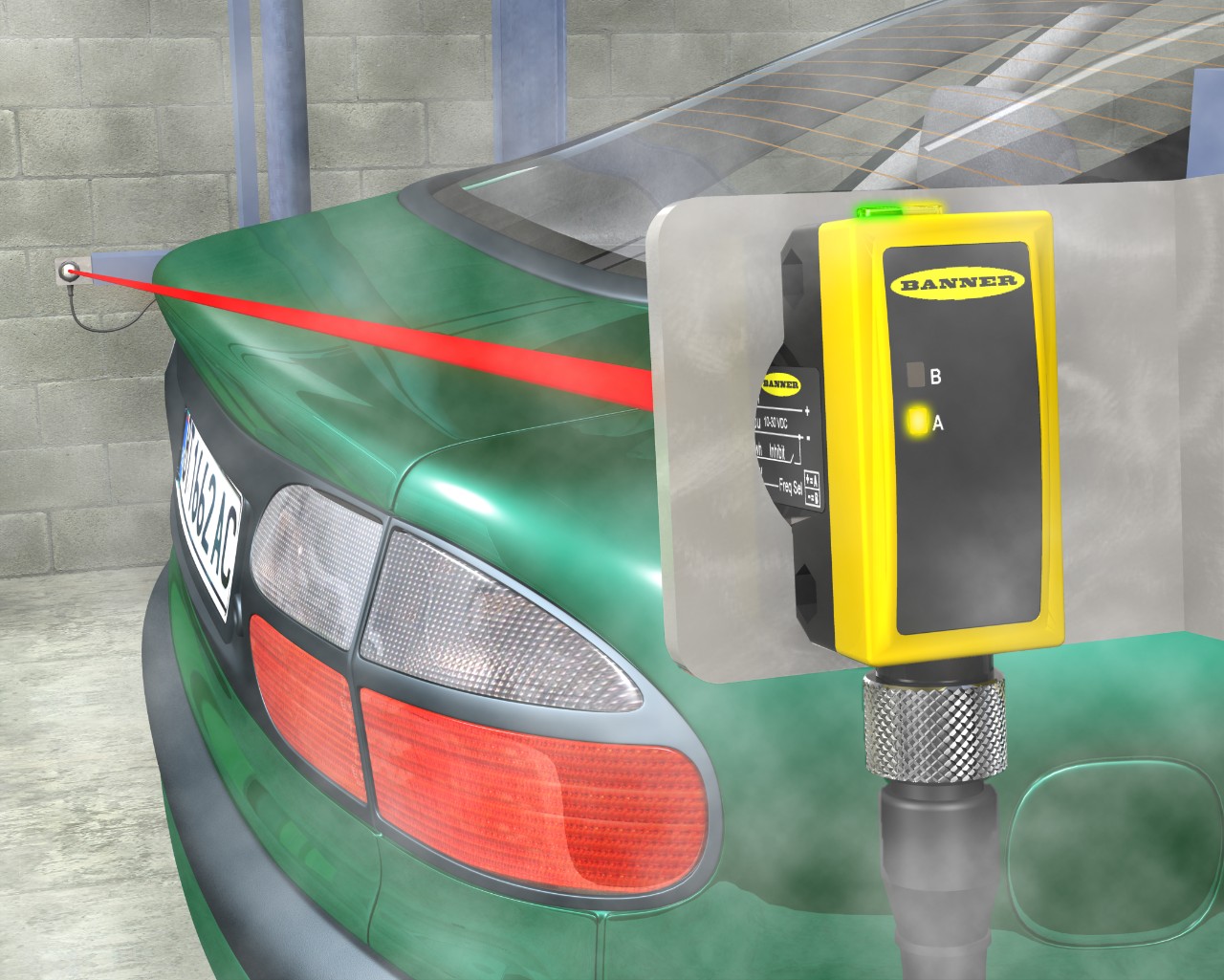

 红外光学传感器检测车辆离开洗车场

 测量光栅在收费站检测车辆和牵引杆

雷达传感器

雷达传感器是远距离户外应用的理想选择。与光电或超声波传感器的不同之处在于,

雷达传感器不受风、雨、雾、光、湿气和气温的影响。因而可以在户外环境下进行准确检测。

许多传感器也可以配置为检测指定距离范围内的物体,忽略超出设定点的物体,从而提高精度。

此外,感应和电容型传感器只能检测移动目标,但雷达传感器既可以检测静止车辆,也可以检测运动中的车辆。


光学传感器(红外)

与其他技术相比,光电传感器并不常用于车辆检测,但对于某些应用来说,它们可能是一个很好的选择。

对射式光电传感器利用发射器与接收器之间的光束中断来检测物体。

例如,当发射器和接收器之间通过一辆车时,光束便会中断。这项技术可用于检测车辆是否完全离开洗车场。

测量光栅

测量光栅通常在车辆检测应用中用于启动和停止事务(例如在收费站交费时)。

发送器和接收器安装在收费车道两侧,对射式光栅与车道垂直。当车辆进入检测区域时,

可以使用来自每个光束的数据高度精准地确定车辆级别和车轴数量。


同等车辆检测技术


  最大检测范围 目标大小

安装

无线地磁传感器

取决于目标大小 所有大小 可以安装在坡道以上或以下

无线超声波传感器 4米 所有大小 必须架空安装

雷达传感器 40米 大型可预测目标(例如火车) 距离目标最少6英尺

光电传感器(红外) 200米 5毫米或以上

需要安装发射器和接收器

测量光栅 2米

所有大小 需要安装发射器和接收器
