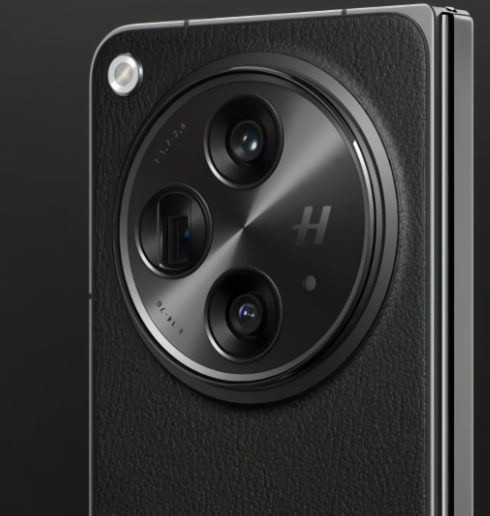

随着智能手机摄影技术向高像素、超广角、长焦等多元化方向发展，摄像头模组的微型化与精密化程度显著提升。作为摄像头光学元件的核心承载结构，摄像头支架的平面度精度直接影响镜头光轴对准、感光元件贴合等关键工艺，进而决定成像质量的稳定性。传统人工目视检测或接触式测量方法因主观性强、效率低、易损伤工件等缺陷，已难以满足微米级精度检测需求。如何实现非接触式、高精度、全流程可控的平面度检测，成为手机零部件智能制造的关键技术瓶颈。
在摄像头支架生产过程中，平面度检测面临三大核心挑战：
精度要求严苛：支架平面度公差通常要求≤5μm，人工检测受目视误差与操作习惯影响，难以保证数据一致性；接触式测量（如三坐标测量）可能因探头压力导致工件形变，引入测量偏差。
材质多样性：现代支架常采用金属（如铝合金）、工程塑料（如 LCP）或复合材料，表面可能存在镀膜、胶水残留或粗糙纹理，传统传感器易受材质反光率、表面粗糙度干扰，导致信号失准。
效率与实时性：高速生产线要求检测节拍≤100ms / 件，传统离线抽检模式无法满足实时工艺监控需求，难以实现生产过程的动态质量闭环控制。
泓川科技 LTP 系列高精度激光位移传感器针对上述痛点，提供全流程自动化检测方案：
数据驱动的工艺优化：通过配套测控软件及 C++/C# 开发包，可实时生成平面度云图、趋势曲线等可视化报告，结合 RS485/TCP/IP 等多元数据接口，无缝对接 MES 系统，实现从 “检测 - 分析 - 工艺调整” 的全流程数字化闭环。
柔性化生产适配：支持激光关闭、采样保持、单脉冲触发等外部输入功能，可集成于自动化机械臂或在线检测平台，兼容多型号支架快速切换检测，减少产线停机时间。
成本效益提升：相比传统离线检测方案，在线实时检测可将不良品检出时间从抽检的 “小时级” 缩短至 “秒级”，显著降低返工成本；非接触特性延长传感器使用寿命，减少耗材更换频率。
平面度计算逻辑与公式
数据采集
通过 LTP025 传感器采集摄像头支架表面离散点的三维坐标（Xi,Yi,Zi），利用其光束直径 Φ18μm（）的精细光斑实现微小区域测量，配合最高 160kHz 采样频率（）获取高密度点云数据。
平面拟合（最小二乘法）
假设拟合平面方程为：Z=aX+bY+c
通过最小化各点到平面的垂直距离平方和，求解系数 a,b,c，公式为：min∑i=1n(Zi−(aXi+bYi+c))2
（该算法依赖传感器**±0.03% F.S. 线性度**（）确保测量值线性可靠）
平面度误差计算
计算所有测量点到拟合平面的垂直距离 di，取最大值与最小值之差作为平面度误差：δ=max(di)−min(di)
其中 di=a2+b2+1∣aXi+bYi−Zi+c∣，误差需满足工艺要求（如≤5μm）。
公式与文档参数的关联
精度基础：传感器重复精度 0.05μm（）确保单次测量数据波动极小，为平面度计算提供可靠原始数据。
线性度保障：±0.03% F.S. 线性度（）保证全量程内测量值与真实值呈线性关系，避免拟合误差放大。
数据密度：最高 160kHz 采样频率（）支持快速采集密集点云，提升平面拟合的准确性（点间距越小，拟合误差越低）。
如需进一步优化，可结合传感器温度特性 0.03% F.S/℃（）对环境温度波动进行补偿，修正公式为：

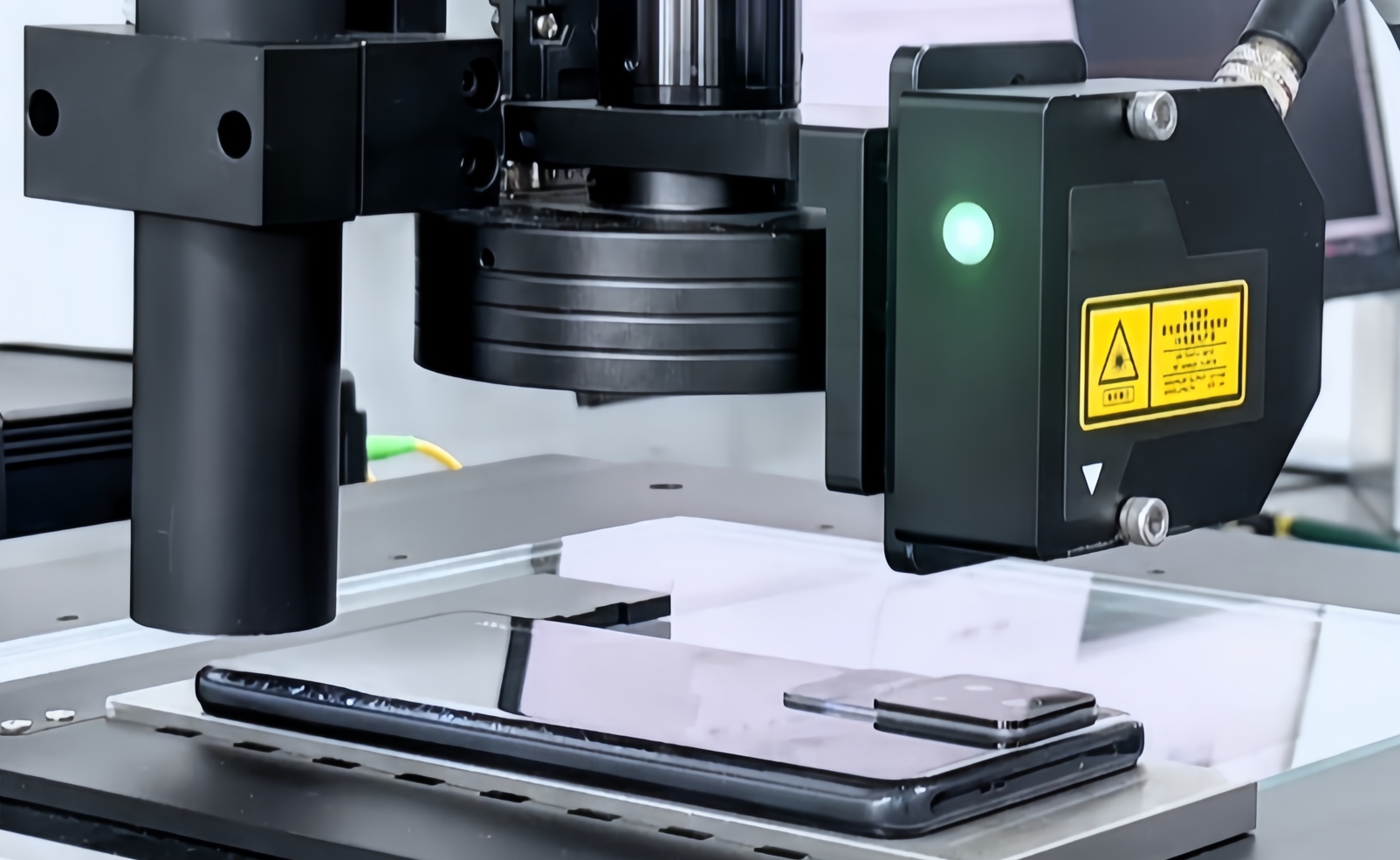

在某智能手机摄像头模组生产线中，LTP025 传感器部署于支架装配工序后，实现：
精度提升：平面度检测合格率统计偏差从人工检测的 ±2μm 降至 ±0.5μm，镜头装配不良率下降 67%；
效率突破：单工位检测节拍从 800ms / 件提升至 125ms / 件（采用 6.25μs 响应时间模式），满足日产 10 万件的高速生产需求；
工艺革新：通过实时反馈的平面度数据，优化注塑模具温度控制参数，使支架成型工艺稳定性提升 40%，年节约成本超 200 万元。
泓川科技 LTP 激光位移传感器以其纳米级精度、高速响应能力及全场景适应性，为智能手机摄像头支架等精密零部件的平面度检测提供了突破性解决方案。随着消费电子行业向 “微纳制造” 时代迈进，该技术将进一步赋能 AR/VR 光学元件、半导体封装基板等前沿领域，推动精密检测从 “结果验证” 向 “过程控制” 的智能化升级，助力中国制造向高端化、数字化转型。
