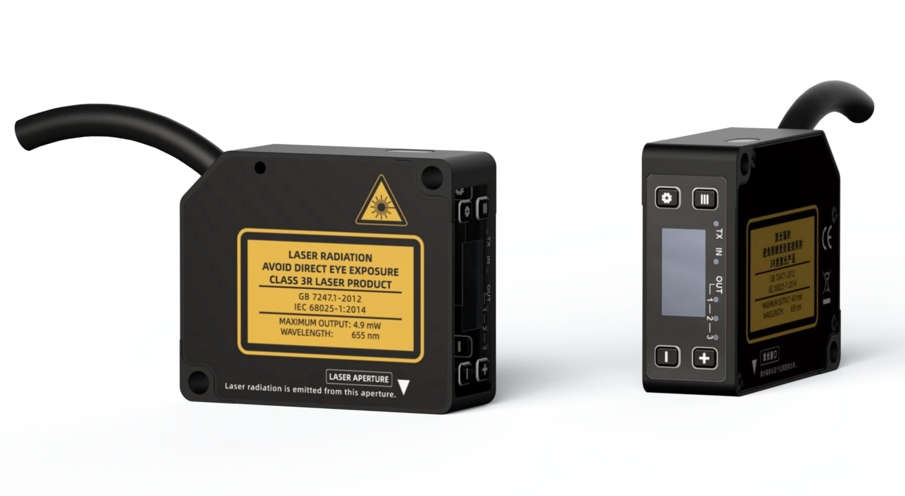

泓川科技LTM3/LTM5 激光位移传感器重塑网口TCP/IP通讯测量生态-从高速通讯到智能交互的全维度突破

日期: 2025-05-13
浏览次数: 679
发表于:
来自 泓川科技
发表于: 2025-05-13
浏览次数: 679


一、破局万元壁垒:3000-4000 元网口传感器开启普惠智能时代

在工业传感器领域,具备以太网(网口)输出功能的激光位移传感器长期被海外品牌以万元价格垄断,成为自动化升级的 “卡脖子” 环节。无锡泓川科技携LTM3(10kHz 采样)与 LTM5(31.25kHz 超高速采样)系列强势破局,以3000-4000 元核心定价,将高精度网口测量设备从 “奢侈品” 变为 “工业标配”,让中小企业也能畅享高速通讯与智能测控的双重红利。泓川科技LTM3/LTM5 激光位移传感器重塑网口TCP/IP通讯测量生态-从高速通讯到智能交互的全维度突破


二、网口通讯革命:重新定义工业数据交互的 “速度与智慧”

1. 百兆级极速传输:毫秒级捕捉动态世界

LTM3/LTM5 搭载的以太网接口支持 TCP/IP 协议,数据传输速率达 100Mbps,较传统 485 串口(115.2kbps)快 800 倍,比模拟信号(易受干扰、刷新率低)更实现质的飞跃:



  • 高频动态测量:LTM5-050 在锂电池极片涂布生产中,以 31.25kHz 超高速采样实时追踪极片厚度波动,网口同步输出微米级数据(重复精度 0.6μm),配合上位机软件实时绘制厚度曲线,异常波动响应时间<1ms,确保涂布精度一致性提升 99%。

  • 多传感器组网:单台 PLC 可通过网口同时接入 100 + 台 LTM3 传感器,构建密集测量阵列(如汽车车身全尺寸扫描),数据吞吐量较 485 方案提升 50 倍,系统延迟降低至微秒级。


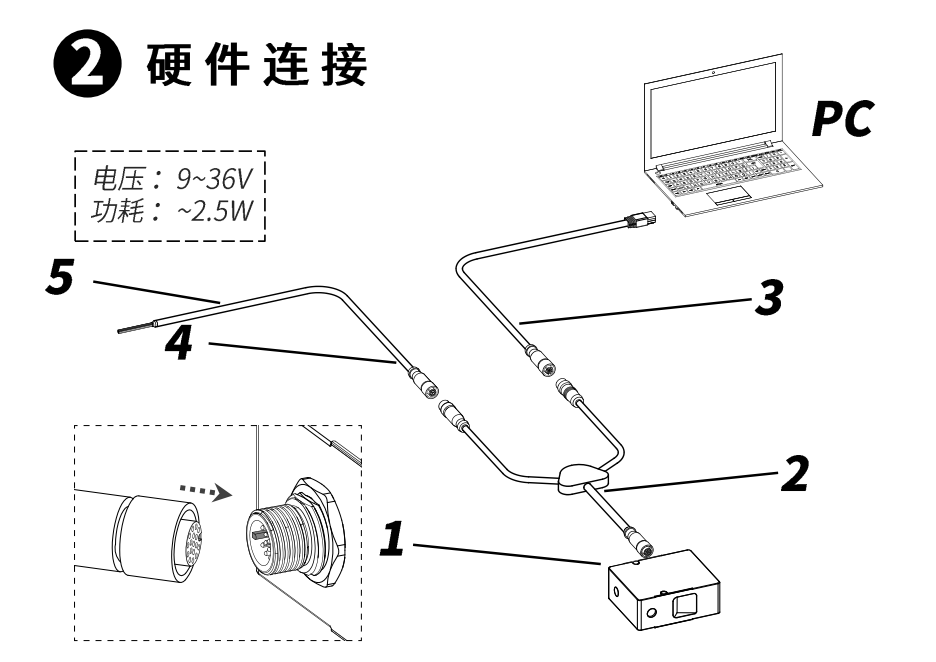

2. 远程调试 + 本地交互:双模式操控无死角

  • 远程智控:通过 PC 端上位机软件TSLaserStudio,工程师可在办公室远程完成传感器参数配置(测量范围、滤波系数、触发模式)、固件升级及故障诊断,无需现场停机插拔线缆。典型案例:某光伏企业通过网口远程校准 100 米外的 LTM3-800 传感器,单次调试时间从 2 小时缩短至 5 分钟。

  • 本地可视化:传感器集成2.4 英寸数字显示屏 + 按键交互,现场操作人员可通过按键实时查看当前位移值、信号强度及设备状态,支持一键切换测量模式(绝对测量 / 相对测量),无需依赖电脑即可完成基础参数设置,大幅提升产线运维效率。


3. 物联网原生设计:从设备到云端的无缝连接

支持 Modbus TCP、Socket 等工业协议,LTM3/LTM5 可直接接入 MES 系统、工业云平台(如华为云、西门子 MindSphere),实现三大核心价值:



  • 数据全链路追溯:在 3C 电子检测中,LTM5-030 检测手机玻璃边缘翘曲的实时数据(含时间戳、位置坐标)通过网口同步上传至云端,助力质量部门精准追溯不良品批次,缺陷定位效率提升 70%。

  • 设备预测性维护:通过分析传感器工作温度、信号稳定性等状态数据,云端 AI 算法可提前预警镜头污染、激光器衰减等潜在故障,维护成本降低 40%。

  • 柔性产线适配:网口即插即用特性支持快速切换生产配方,如汽车生产线在切换车型时,通过网口批量下载对应测量参数(如焊点高度、缝隙公差),换线时间从 30 分钟压缩至 3 分钟。

泓川科技LTM3/LTM5 激光位移传感器重塑网口TCP/IP通讯测量生态-从高速通讯到智能交互的全维度突破

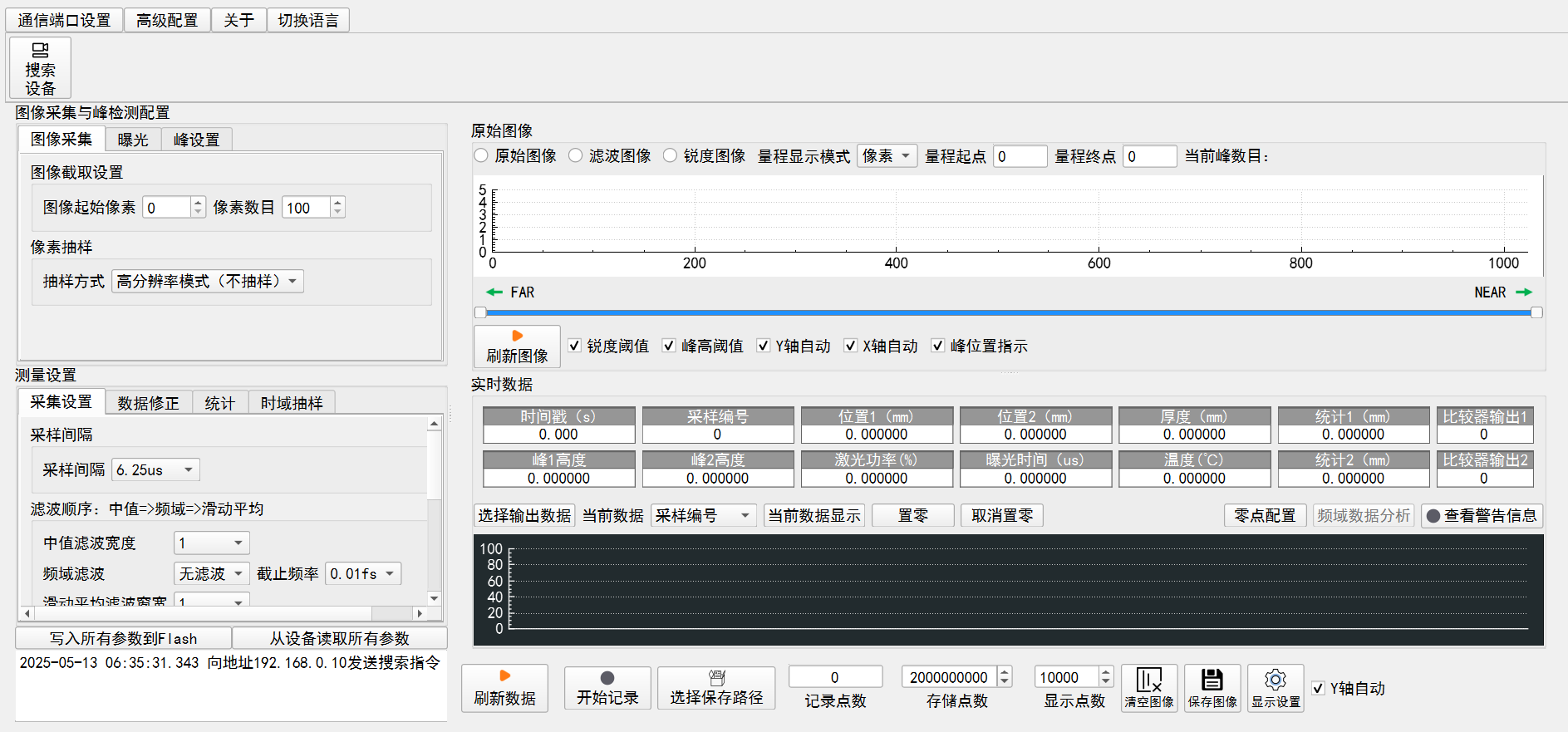

三、上位机软件 TSLaserStudio:重新定义测控软件的 “全能属性”

作为国内首款深度适配网口传感器的测控平台,TSLaserStudio 集成六大核心功能,打造 “数据采集 - 分析 - 应用” 闭环:



  1. 实时可视化界面:

    • 动态显示实时位移值(精度达 0.1μm),支持多通道数据同步监控;

    • 内置时间轴位移曲线模块,可自定义采样频率(1Hz-31.25kHz)、显示时长(1 秒 - 24 小时),曲线支持缩放、峰值标记、历史数据对比,直观呈现测量过程波动。

  2. 数据管理与导出:

    • 支持 CSV、Excel、TXT 等格式数据实时存储,可自定义存储间隔(1ms-1 分钟),满足质量检测报告规范;

    • 提供数据筛选、统计分析(均值 / 方差 / 极值计算)功能,一键生成测量趋势报表。

  3. 深度参数配置:

    • 支持测量范围、光强阈值、数字滤波(高斯滤波 / 滑动平均)等 50 + 项参数调节,适配不同被测物(金属 / 塑料 / 透明件);

    • 自定义通讯指令集,兼容 Modbus RTU/TCP、自定义协议,满足个性化组网需求。

  4. SDK 二次开发支持:

    • 提供 C++、C# 完整开发包,含动态链接库(DLL)、示例代码及详细 API 文档,助力开发者快速集成至自有系统;

    • 支持 LabVIEW、Python 等第三方平台调用,适配高校科研、非标设备定制等多元场景。

  5. 多设备协同控制:

    • 支持同时连接 20 + 台传感器,自定义设备命名、分组管理,实时监控设备在线状态;

    • 集成触发同步功能,可与工业相机、机械臂实现毫秒级协同(如 “传感器触发 - 相机拍照 - 坐标计算” 闭环控制)。

  6. 故障诊断与校准:

    • 实时监测激光器功率、传感器温度、信号噪声,异常状态自动报警(声光 / 弹窗提示);

    • 内置校准向导,支持一键完成参考距离标定、温度补偿,确保长期测量精度稳定性。

泓川科技LTM3/LTM5 激光位移传感器重塑网口TCP/IP通讯测量生态-从高速通讯到智能交互的全维度突破

泓川科技LTM3/LTM5 激光位移传感器重塑网口TCP/IP通讯测量生态-从高速通讯到智能交互的全维度突破

四、全型号矩阵:精准匹配千行百业测量需求

LTM3 系列(10kHz 通用型网口传感器)

型号

参考距离

测量范围

光斑尺寸

重复精度

核心特性与典型场景

LTM3-030

30mm

±5mm

φ35μm

0.25μm

超小光斑精密测量,适用于半导体晶圆边缘定位(精度 ±5μm)

LTM3-050

50mm

±10mm

φ45μm

0.4μm

中距离高精度,电子元件贴装高度检测首选(如 PCB 焊点高度差)

LTM3-85

85mm

±20mm

φ60μm

0.8μm

动态响应均衡,自动化产线工件定位(如手机壳流水线抓取引导)

LTM3-150

150mm

±75mm

φ180μm

10μm

大量程低成本,汽车覆盖件模具间隙检测(适应粗糙表面)

LTM3-800

800mm

±500mm

φ450μm

45μm

超长距离测量,建筑钢结构形变监测(支持 100 米网口稳定传输)



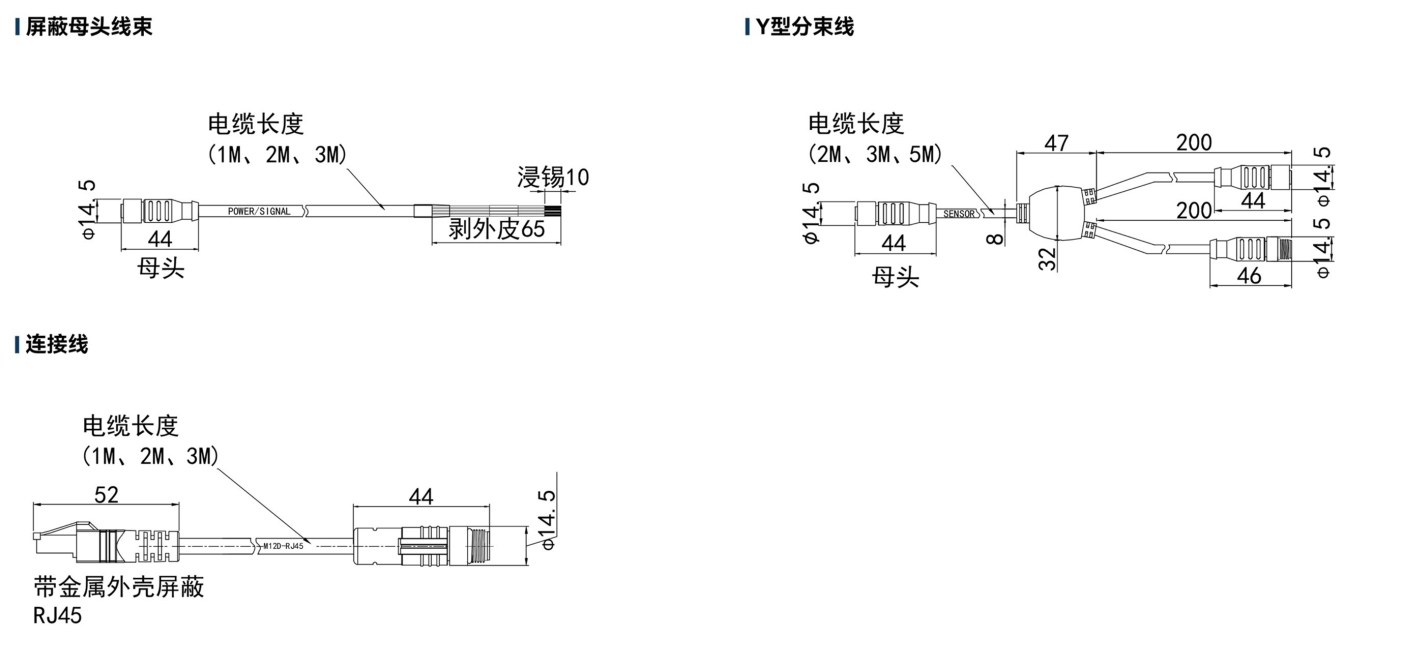

共性优势:60×50×20.4mm 超小体积,IP67 防护等级(防水防尘),支持以太网 / 485 / 模拟信号三接口任选,独立工作无需外接控制器,适配狭小空间与严苛环境。

LTM5 系列(31.25kHz 超高速网口传感器)

型号

参考距离

测量范围

光斑尺寸

重复精度

核心特性与典型场景

LTM5-030

30mm

±5mm

φ35μm

0.35μm

31.25kHz 极速采样,高速电机转子振动测量(捕捉 2ms 级振动波形)

LTM5-050

50mm

±10mm

φ45μm

0.6μm

锂电池极片涂布厚度在线监测,网口实时反馈波动数据(良率提升至 99.5%)

LTM5-85

85mm

±20mm

φ60μm

1.3μm

机器人动态抓取校准,配合网口触发实现位置实时补偿(定位误差<±20μm)

LTM5-800

800mm

±500mm

φ450μm

45μm

橡胶制品张力动态控制,超高速响应避免材料拉伸断裂(如轮胎帘布层生产)



技术突破:支持以太网(31.25kHz)与模拟量(50kHz)双模式输出,兼容 GIGE Vision 协议,可与工业相机、PLC 形成 “测量 - 视觉 - 控制” 一体化系统,满足高端装备多传感器融合需求。



五、从 “功能堆砌” 到 “体验升级”:泓川科技的三大价值创新

  1. 软硬件协同生态:

    • 硬件层面:网口 + 显示屏 + 多接口设计,兼顾远程智能与现场便捷;

    • 软件层面:TSLaserStudio 覆盖从数据采集到云端应用的全流程,SDK 降低二次开发门槛,形成 “硬件即插即用,软件随需而变” 的生态闭环。

  2. 极致性价比:

    • 同等性能进口产品(如基恩士 IL-600 系列,单价 1.5 万元起)成本的 1/4~1/5,且支持本地化技术服务(48 小时响应),售后成本降低 60%;

    • 提供 “基础款(网口 + 485)” 与 “全功能款(三接口 + 显示屏)” 灵活配置,满足不同预算需求。

  3. 全国产化自主可控:

    • 核心器件(激光器、感光芯片)到算法固件全自主研发,打破海外技术封锁,交付周期压缩至 7 个工作日;

    • 适配国产化工业软件(如中望 CAD、华为云工业互联网平台),助力打造全自主可控的智能产线。


六、应用场景全景:网口传感器赋能千行百业智能化

  • 半导体与 3C 电子:LTM5-030W 线光斑型号检测 Mini LED 芯片间距,网口实时上传坐标数据至 AOI 系统,缺陷识别效率提升 50%;

  • 新能源制造:LTM3-250W 在电池密封钉焊接中,通过网口联动焊枪控制系统,自动补偿焊接过程中的热形变,焊点不良率从 12% 降至 1.5%;

  • 智能装备与机器人:多台 LTM5-400 组成三维测量网络,网口同步输出数据至运动控制器,实现协作机器人高精度抓取(如玻璃幕墙自动化安装,定位精度 ±0.1mm);

  • 科研与教育:高校实验室通过 LTM5-085 的 SDK 开发定制测量程序,用于材料拉伸实验位移监测,数据可直接对接 Matlab 进行力学分析,科研效率提升 30%。


结语:重新定义 “网口传感器” 的价值边界

当高速通讯不再局限于高端设备,当智能测控拥有 “本地 + 远程” 双重操控,当工业数据真正成为生产力要素,LTM3/LTM5 系列正以 “3000-4000 元价格带 + 全功能网口配置”,开启工业测量的 “普惠智能” 时代。无锡泓川科技不仅是硬件制造商,更是 “让测量更智能” 的生态构建者 —— 从微米级精度的执着到网口通讯的创新,从显示屏的便捷交互到上位机软件的深度适配,每一处细节都指向一个目标:让工业自动化的 “眼睛” 更明亮,让智能工厂的 “神经” 更敏捷。
