条码存在和旋转

日期: 2017-12-07
浏览次数: 88


客户要求:验证医药包装上的条码,并检测其旋转的角度


解决方案:定制的二代iVu Plus BCR


为什么选择邦纳? 定制 – 改进后的视觉传感器可实现条码方向检测


速度 – 与客户紧密协作从而能更快地交付定制传感器


简单 – 直观的用户界面让设置角度范围变得更简单

对客户的益处

分体式触摸屏 – 菜单导向工具可在检查设置期间为用户提供指导


连接性 – 支持以太网,使控制和通信功能更强大

背景

一家领先的制药企业主要生产各种医药产品。他们许多产品都采用密封袋单独包装。

每个袋子都带有用于标识产品的一维条码。在产品发货之前,这家公司必须验证袋子上的条码正确无误,同时验证包装正确对齐以进行热塑封。


挑战

通常会在生产线上部署一个条码阅读器以便对条码进行验证,同时还会用一个单独的视觉系统来确定袋子或条码的方向。

这家公司希望只用一个自动化系统就能可靠地同时执行这两项任务。


解决方案

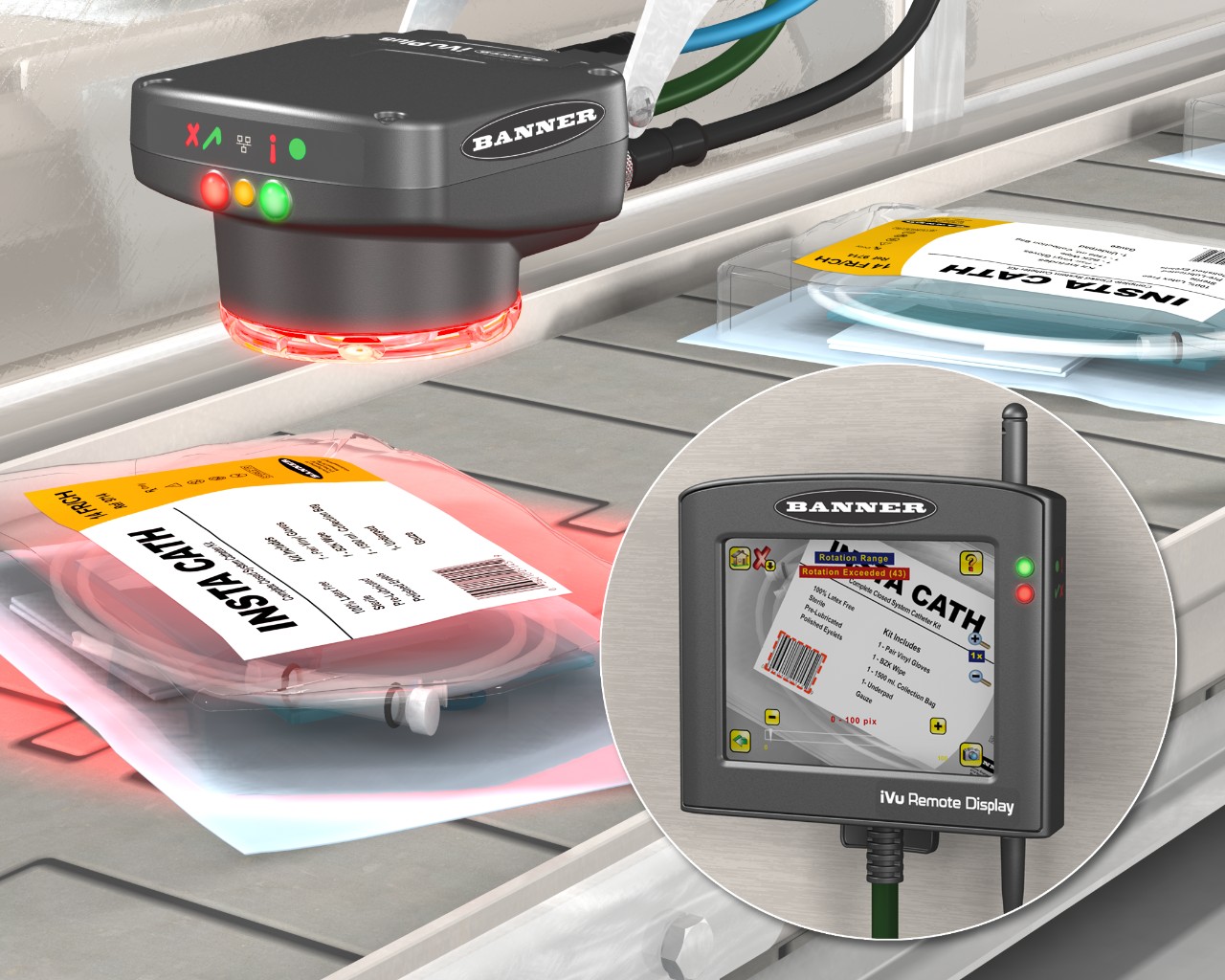

通过与客户合作,邦纳可针对该应用提供定制的第二代iVu Plus BCR条码阅读器。通过加入旋转角度检测功能,

系统操作员能在5°-180°范围内指定可接受的条码方向。iVu的单个通过/失败输出确保了只会将编码无误且对齐正确的包装传送给热塑封机。


第二代iVu Plus BCR为这家公司带来了巨大的生产灵活性。此高性能的视觉传感器最多可存储30个不同的检测程序,并且能够按多种不同的条码标准来读取和验证数据。


安装和操作都很简单。第二代iVu Plus BCR外形小巧,可轻松集成到现有产线上。LCD平板触摸屏界面直观,可用于检查设置并可访问iVu高级功能。
