引言

在自动化生产线上，对巧克力等小件商品的缺漏检测是确保产品质量和顾客满意度的关键环节。传统的2D相机检测方案虽然成本较低，但存在诸多局限，难以满足现代工业生产对高精度、高灵活性和高兼容性的需求。相比之下，3D线激光位移传感器，如HL-8200系列，以其独特的检测原理和卓越的性能，在巧克力缺漏检测中展现出显著优势。

传统2D相机检测的局限性

传统2D相机通过拍摄二维图像来检测巧克力的缺漏情况。这种方法虽然成本较低，但存在以下主要局限：

1. 固定模板限制：2D相机每次只能针对一个固定的模板进行拍摄对比。当托盘或巧克力的颜色、形状发生变化时，需要重新调整光源和拍摄参数，这增加了操作的复杂性和成本。

2. 光源调整复杂：对于不同颜色的巧克力或托盘，可能需要调整光源的强度和角度，以确保图像质量。这一过程不仅耗时，而且难以保证在各种条件下的一致性。

3. 检测精度有限：依靠浓淡及彩色图像捕捉缺漏变化，精度容易受到环境光、拍摄角度等因素的影响。

4. 兼容性差：对于颜色与托盘相近的巧克力，2D相机难以准确区分，容易导致误检或漏检。

3D线激光位移传感器的优势

检测原理

3D线激光位移传感器通过投射激光线到被测物体表面，并捕捉反射光来生成物体的三维轮廓。传感器内部的高精度CMOS相机实时记录激光线的变形情况，通过复杂的算法计算出物体的三维坐标信息。这一过程无需关心产品的颜色、形状或托盘的大小，只需检测物体表面的高度差异即可实现缺漏检测。

优势分析

1. 高精度检测：3D线激光位移传感器可以达到微米级别的检测精度，远超传统2D相机的检测能力。

2. 高灵活性：不受巧克力颜色、形状或托盘大小的影响，适用于各种生产场景和产品变化。

3. 强兼容性：即使巧克力与托盘颜色相近，也能通过高度图像准确捕捉缺漏变化。

4. 智能化检测：结合后期算法和深度学习技术，可以实现对复杂场景的自动识别和优化，提高检测效率和准确性。

应用案例

案例一：巧克力生产线缺漏检测

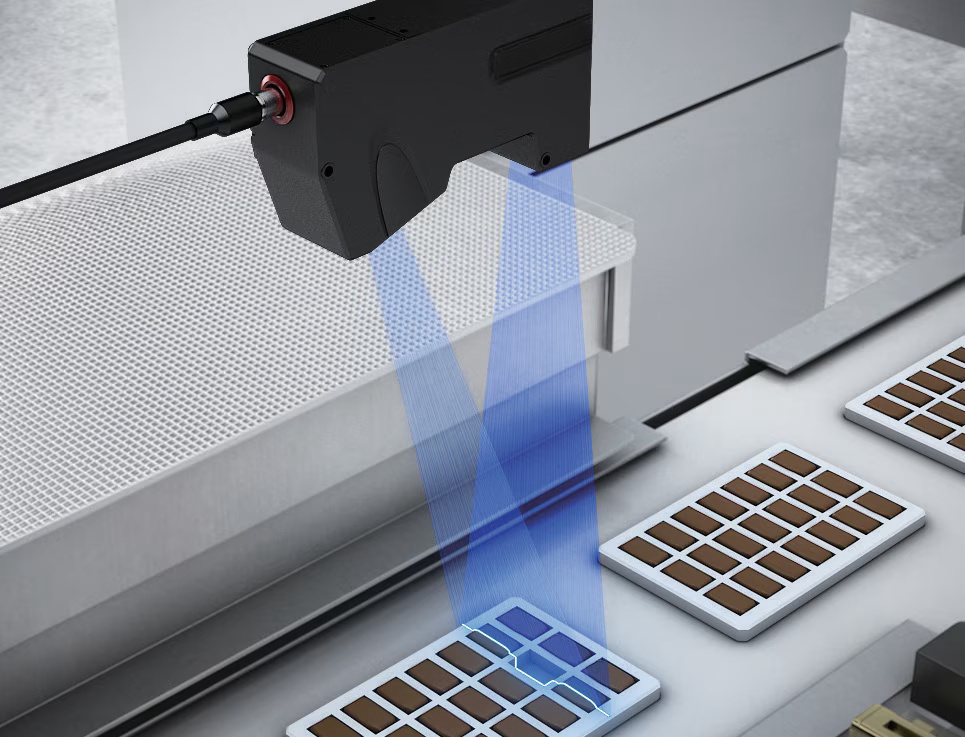

在某知名巧克力生产线上，采用HL-8200系列3D线激光位移传感器对巧克力进行缺漏检测。传感器安装在生产线末端，对经过的每一盘巧克力进行快速扫描。通过内置的算法对扫描数据进行处理，实时判断是否有巧克力缺漏。当检测到缺漏时，立即触发报警并停止生产线，确保每盘巧克力都符合质量标准。

案例二：多色巧克力混装检测

对于包含多种颜色巧克力的混装托盘，传统2D相机难以准确区分不同颜色的巧克力。而采用3D线激光位移传感器则无需担心颜色干扰。传感器通过扫描托盘表面的高度变化来判断巧克力是否存在缺漏。无论巧克力颜色如何变化，都能保持稳定的检测精度和效率。

算法与公式

在3D线激光位移传感器的数据处理中，核心算法涉及三维坐标的计算和缺漏判断。以下是一个简化的算法流程：

1.

1. 三维坐标计算：

   设激光发射器的光轴与物体表面的交点为   P(x,y,z)，激光线在CMOS相机上的成像点为p(u,v)。根据激光三角测量原理，可以通过以下公式计算三维坐标：

其中，$f$ 是相机焦距，$b$ 是光轴与成像平面的距离，(cx,cy) 是 相机光心坐标，$x_0$ 是激光发射器在相机上的投影点坐标。

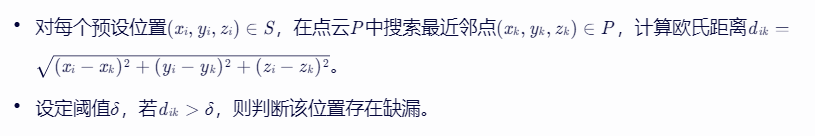

   2. 设托盘上预设的巧克力位置集合为，实际扫描得到的三维点云为

     通过以下步骤判断缺漏：

结论

综上所述，3D线激光位移传感器在巧克力缺漏检测中展现出显著优势。其高精度、高灵活性、强兼容性和智能化检测能力，使其成为现代工业生产线上不可或缺的检测工具。随着技术的不断发展，3D线激光位移传感器将在更多领域发挥重要作用，推动制造业向智能化、高效化方向迈进。
