《泓川科技大讲堂》--通用传感器基础技术知识:原理、类型与应用的深度剖析(上)

日期: 2025-01-14
浏览次数: 32
发表于:
来自 泓川科技
发表于: 2025-01-14
浏览次数: 32

一、引言

1.1 传感器在现代科技中的重要地位

在当今科技飞速发展的时代,传感器作为获取信息的关键设备,已然成为现代科技体系中不可或缺的重要一环。其犹如人类的感官,能够敏锐地感知周围环境的各种物理量、化学量和生物量,并将这些信息转化为电信号或其他便于处理的形式,为后续的分析、决策和控制提供了基础数据。

在工业自动化领域,传感器的身影无处不在。以汽车制造为例,生产线上的各类传感器能够实时监测零部件的加工精度、装配位置以及设备的运行状态。通过精确测量工件的尺寸、形状和位置,传感器可以确保每一个零部件都符合严格的质量标准,从而提高产品的一致性和可靠性。压力传感器可以监测液压系统的压力变化,及时发现潜在的故障隐患,保障生产过程的安全稳定。在智能家居领域,传感器让家居环境变得更加智能和舒适。温度传感器能够实时感知室内温度,自动调节空调的运行模式,使室内始终保持在最适宜的温度范围内。而光照传感器则可根据外界光线的强弱,自动控制窗帘的开合以及灯光的亮度,不仅节省了能源,还为用户营造了温馨舒适的居住氛围。

传感器在医疗领域的应用也极为广泛,为医疗诊断和治疗提供了有力的支持。在医疗设备中,传感器能够精准测量患者的生理参数,如心电图传感器可实时监测心脏的电活动情况,为医生诊断心脏疾病提供了重要依据。而血压传感器则能准确测量患者的血压值,帮助医生及时了解患者的心血管健康状况。在药物研发过程中,传感器可用于监测药物在体内的代谢过程和疗效,为优化药物配方和治疗方案提供数据支持。

可以毫不夸张地说,传感器的发展水平直接影响着各个领域的科技进步和创新能力。它不仅推动了传统产业的转型升级,还为新兴产业的发展提供了强大的动力。随着科技的不断进步,传感器的性能和功能也在不断提升,其应用领域也将不断拓展。在未来,传感器有望在人工智能、物联网、大数据等新兴技术的融合发展中发挥更加重要的作用,为人类创造更加美好的生活。


1.2 研究通用传感器技术的目的和意义

深入研究通用传感器技术,旨在全方位、深层次地洞察传感器的工作原理、特性以及应用场景。这不仅有助于我们更精准地挑选和运用合适的传感器,以满足特定领域的需求,还能为传感器的优化改进提供有力的理论支撑。通过对不同类型传感器的原理剖析,我们能够明晰其在不同环境下的适应性和局限性,从而在实际应用中做出更明智的选择。
通用传感器技术的研究,对各个领域的发展意义深远。在工业领域,传感器的广泛应用犹如为生产过程注入了智慧的力量,能够极大地提高生产效率、降低生产成本,并确保产品质量达到更高的标准。在汽车制造生产线上,传感器可实时监测零部件的加工精度和装配位置,一旦发现偏差,便能及时发出警报并进行调整,从而有效避免次品的产生。压力传感器、温度传感器等还能对设备的运行状态进行实时监测,提前预警潜在的故障隐患,保障生产的连续性和稳定性。
在医疗领域,传感器技术的发展更是为医疗诊断和治疗带来了革命性的变革。各类生理参数传感器能够实时、精准地监测患者的生命体征,为医生提供准确、及时的诊断依据。在手术过程中,传感器可以辅助医生更精确地操作,提高手术的成功率。而在康复治疗中,传感器则能实时监测患者的康复进展,为个性化治疗方案的制定提供有力支持。
在智能家居领域,传感器让家居环境变得更加智能、舒适和安全。通过温度、湿度、光照等传感器的协同工作,智能家居系统能够自动调节室内环境,为用户营造出最适宜的居住氛围。门窗传感器、烟雾传感器等则能实时监测家庭安全状况,一旦发现异常,立即发出警报,为家庭安全保驾护航。
从宏观角度来看,对通用传感器技术的研究,是推动产业升级和创新的重要驱动力。随着科技的飞速发展,各行业对传感器的性能和功能提出了更高的要求。研究通用传感器技术,能够促使传感器朝着智能化、微型化、多功能化的方向发展,为新兴产业的崛起提供坚实的技术基础。在物联网时代,传感器作为连接物理世界与数字世界的桥梁,其重要性不言而喻。通过研究通用传感器技术,能够更好地实现万物互联,推动物联网产业的蓬勃发展,进而为经济社会的发展注入新的活力。

二、传感器基础原理

2.1 传感器的定义与功能

依据《传感器全面解读:定义、结构组成、类型及应用等》的阐述,传感器乃是一种能够检测、测量以及感知特定物理量或环境参数的设备,它能够将所测量的物理量转化为可供处理和分析的电信号、数字信号或其他形式的输出信号。这一定义清晰地揭示了传感器的核心功能,即实现从非电量到电量的精准转换。在工业生产中,压力传感器可将压力这一非电量,巧妙地转换为电信号,从而为工业控制提供关键的数据支持。在汽车制造领域,压力传感器能够精确监测轮胎压力、油压等参数,确保汽车的安全行驶。而在航空航天领域,压力传感器则可用于监测飞行器的气压、液压等关键参数,保障飞行的安全与稳定。

从功能层面深入剖析,传感器主要承担着信息采集与传输的重要使命。在信息采集方面,传感器凭借其敏锐的感知能力,能够对各种物理量、化学量和生物 量进行精确检测。温度传感器能够实时感知环境温度的变化,为温度控制系统提供准确的数据;光线传感器则可检测光的强度、波长和颜色等参数,广泛应用于照明系统、光电子设备等领域。而在信息传输方面,传感器将采集到的信息以电信号或其他形式的信号输出,无缝传输给后续的处理系统。在智能家居系统中,各类传感器将采集到的温度、湿度、光照等信息传输给中央控制器,由控制器根据这些信息自动调节家电设备的运行状态,实现家居环境的智能化控制。

2.2 基本组成结构及各部分作用

通用传感器通常由敏感元件、转换元件和信号调理电路这三大核心部分构成。敏感元件宛如传感器的“触角”,能够直接感受被测量,并以确定的关系输出另一物理量。以温度传感器为例,热敏电阻作为敏感元件,其电阻值会随着温度的变化而发生显著改变,从而将温度这一物理量转化为电阻值的变化。在日常生活中,我们使用的空调、冰箱等家电设备中,就广泛应用了热敏电阻来实现对温度的精确测量和控制。当室内温度发生变化时,热敏电阻的电阻值也会相应改变,空调的控制系统根据这一变化来调整制冷或制热的功率,以保持室内温度的恒定。

转换元件则是传感器的“翻译官”,它能够将敏感元件输出的非电量巧妙地转换成电路参数及电流或电压等电信号。在压力传感器中,压阻式转换元件会依据压力的变化,使自身的电阻值产生相应改变,进而将压力信号转化为电信号。在汽车的电子控制系统中,压力传感器用于监测轮胎压力、油压等参数。当轮胎压力发生变化时,压阻式转换元件会将压力的变化转换为电信号,传输给汽车的电子控制单元(ECU),ECU根据这些信号来判断轮胎压力是否正常,并及时发出警报,提醒驾驶员进行处理。

信号调理电路则是传感器的“优化大师”,其主要作用是对转换元件输出的信号进行全方位的处理,包括放大、滤波、去噪等操作,以显著提高信号的质量和可靠性,确保其能够完美适用于后续的数据处理或控制系统。在微弱信号检测中,信号调理电路的放大功能能够将极其微弱的电信号放大到足够的幅度,以便于后续的分析和处理。在工业自动化生产中,传感器采集到的信号往往会受到各种噪声的干扰,信号调理电路的滤波和去噪功能能够有效地去除这些噪声,提高信号的纯度和稳定性,为生产过程的精确控制提供可靠的数据支持。


2.3 工作原理分类详解

2.3.1 物理效应原理传感器

在传感器的庞大家族中,有一类传感器巧妙地利用物理效应来实现对各种物理量的精确检测,它们被统称为物理效应原理传感器。压电传感器便是其中的典型代表,其工作原理基于压电效应。当对某些电介质施加机械应力时,这些电介质会在其表面产生电荷,且电荷的产生量与所施加的机械应力大小呈线性关系。在汽车的安全气囊系统中,压电传感器发挥着至关重要的作用。当汽车发生碰撞时,车身会受到剧烈的机械冲击,压电传感器能够迅速感知到这一机械应力的变化,并将其转化为电信号。该电信号会被传输至安全气囊的控制系统,系统接收到信号后,会立即触发安全气囊的充气装置,使安全气囊在极短的时间内弹出,从而为车内人员提供有效的保护。

热电传感器也是物理效应原理传感器的重要成员,它主要依据热电效应来工作。在两种不同的导体或半导体相互连接形成闭合回路时,如果将两个接点置于不同的温度环境中,回路中就会产生热电势。热电传感器广泛应用于工业领域的温度测量与控制。在钢铁冶炼过程中,需要对熔炉内的温度进行精确监测和控制,以确保钢铁的质量和性能。热电传感器能够实时感知熔炉内的温度变化,并将温度信号转化为电信号传输给控制系统。控制系统根据接收到的电信号,对熔炉的加热功率进行调整,从而使熔炉内的温度始终保持在设定的范围内。


2.3.2 化学效应原理传感器

化学效应原理传感器则是利用化学反应或化学物质的特性来实现对特定化学物质的检测。气体传感器是这类传感器的典型代表,其工作原理主要基于气体与敏感材料之间的化学反应或物理吸附作用。以半导体气体传感器为例,当目标气体与传感器表面的半导体敏感材料接触时,会发生化学反应或物理吸附,导致半导体的电学性质发生变化,如电阻值的改变。在家庭厨房中,燃气泄漏是一个潜在的安全隐患。半导体气体传感器可以实时监测空气中燃气的浓度,一旦检测到燃气泄漏,传感器的电阻值会发生变化,这一变化会被转换为电信号并传输给报警器。报警器接收到信号后,会立即发出警报声,提醒用户采取相应的措施,如关闭燃气阀门、通风换气等,从而避免燃气泄漏引发的安全事故。

离子传感器也是化学效应原理传感器的重要组成部分,它主要用于检测溶液中特定离子的浓度。离子选择性电极是离子传感器的核心部件,它对特定离子具有高度的选择性响应。当将离子选择性电极插入含有特定离子的溶液中时,电极与溶液之间会形成一个电位差,该电位差与溶液中离子的浓度存在特定的关系。在环境监测中,离子传感器可用于检测水体中的重金属离子浓度。通过测量电极与水体之间的电位差,就可以准确计算出水中重金属离子的浓度,从而判断水体是否受到污染以及污染的程度。这对于环境保护和水资源管理具有重要的意义。


2.3.3 生物效应原理传感器

生物效应原理传感器利用生物体内的化学反应或生物分子的特异性识别能力来实现对生物物质的检测。酶传感器是这类传感器的典型代表,它利用酶对特定底物的催化作用来检测底物的浓度。在酶传感器中,酶被固定在传感器的敏感膜上,当含有底物的溶液与敏感膜接触时,酶会催化底物发生化学反应,产生可检测的信号,如电流、电压或光信号的变化。在食品检测领域,酶传感器可用于检测食品中的葡萄糖含量。将葡萄糖氧化酶固定在传感器的敏感膜上,当食品中的葡萄糖与敏感膜接触时,葡萄糖氧化酶会催化葡萄糖氧化,产生过氧化氢。过氧化氢会在电极表面发生氧化反应,产生电流信号。通过测量电流信号的大小,就可以准确计算出食品中葡萄糖的含量,从而判断食品的质量和安全性。

免疫传感器则是利用抗原与抗体之间的特异性免疫反应来检测目标物质。在免疫传感器中,抗原或抗体被固定在传感器的表面,当含有目标物质的样品与传感器接触时,目标物质会与固定在传感器表面的抗原或抗体发生特异性免疫反应,从而导致传感器的物理或化学性质发生变化,如光学性质、电学性质或质量的改变。在医学诊断中,免疫传感器可用于检测人体血液中的病原体或疾病标志物。将针对特定病原体或疾病标志物的抗体固定在传感器表面,当人体血液样本与传感器接触时,如果样本中含有相应的病原体或疾病标志物,它们就会与固定在传感器表面的抗体发生特异性免疫反应,使传感器的电学性质发生变化。通过检测这种变化,就可以判断人体是否感染了病原体或患有某种疾病,为疾病的诊断和治疗提供重要的依据。


三、通用传感器主要类型及特点

3.1 光电传感器

3.1.1 工作原理与检测方式

光电传感器的工作原理基于光电效应,通过光的发射与接收来实现对物体的检测。当发射器发射出可见光或红外线等“光”后,接收器会检测由检测物体反射的光或被遮挡的光量变化,进而获得输出信号。这一过程宛如一场光的“接力赛”,光在发射器与接收器之间传递信息,从而实现对物体的精确检测。

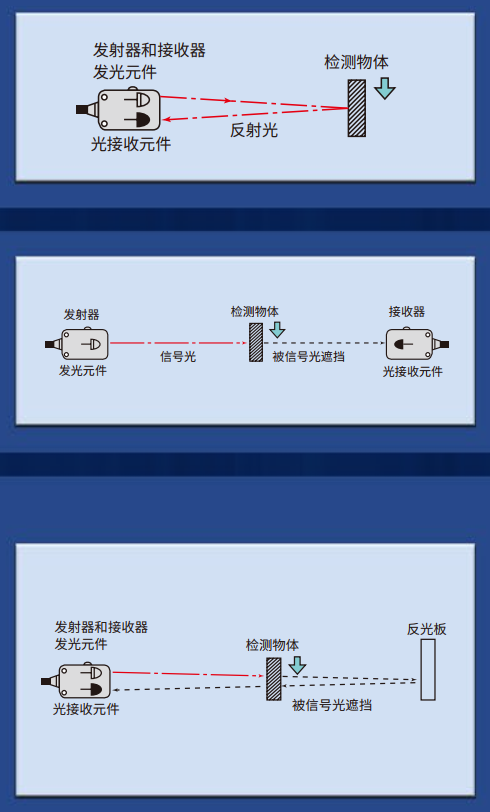

在实际应用中,光电传感器拥有多种检测方式,其中反射型、透过型和回归反射型是较为常见的类型。反射型光电传感器如同一位敏锐的观察者,将光照射到检测物体上,然后接收来自检测物体的反射光,以此进行检测。这种检测方式只需安装传感器本体,不占用过多空间,且无需进行复杂的光轴调整。在自动化生产线上,反射型光电传感器可用于检测产品的有无、位置和形状等信息,为生产过程的精确控制提供了有力支持。

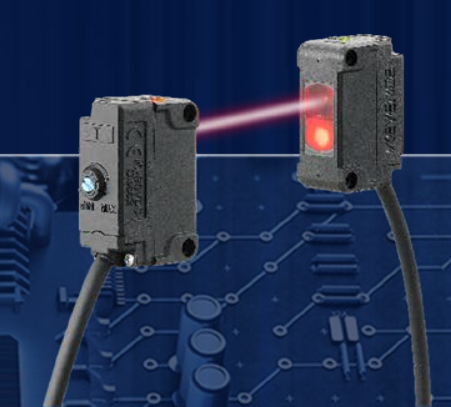

透过型光电传感器则像是一位严谨的把关者,通过检测物体遮挡对置的发射器和接收器之间的光轴来进行检测。当检测物体出现在发射器和接收器之间时,会遮挡光线,从而触发传感器的响应。这种检测方式具有检测距离长、检测位置精度高的特点,即使检测物体为不透明体,其检测效果也不受形状、颜色和材质的影响。在纸张、薄膜等材料的厚度检测中,透过型光电传感器能够准确测量材料的厚度,确保产品质量的稳定性。

回归反射型光电传感器则巧妙地借助了反光板的力量,通过检测物体遮挡传感器发射后由反光板返回的光来进行检测。由于单侧设置了反光板,这种传感器可安装在狭小空间内,且配线简单,与反射型相比,能够实现长距离检测,光轴调整也更为容易。在物流仓储领域,回归反射型光电传感器可用于检测货物的位置和移动状态,提高物流运输的效率和准确性。

《泓川科技大讲堂》--通用传感器基础技术知识:原理、类型与应用的深度剖析(上)


3.1.2 不同类型光电传感器特点

不同类型的光电传感器在检测距离、精度、适用场景等方面各具特点。反射型光电传感器的检测距离相对较短,但其安装便捷,可辨别颜色,适用于对检测距离要求不高且需要辨别颜色的场景。在印刷行业中,反射型光电传感器可用于检测印刷品的颜色是否符合标准,确保印刷质量的一致性。

回归反射型光电传感器的检测距离较长,可安装在狭小空间,且对被检测物体的形状、颜色和材质要求较低,适用于需要长距离检测且安装空间有限的场景。在大型自动化仓库中,回归反射型光电传感器可用于检测货物的存储位置和搬运路径,实现仓库的智能化管理。

窄光束反射型光电传感器如同一位精准的射手,能够在检测物体上进行光斑照射,并接收来自检测物体的反射光后进行检测。这种传感器可检测小型目标物和标记,可从机械等的空隙开始检测,检测点可视,适用于对小型目标物的精确检测。在电子元器件的生产过程中,窄光束反射型光电传感器可用于检测微小元件的位置和缺陷,确保产品的质量和性能。

距离设定型光电传感器则像是一位智能的调节者,通过来自检测物体反射光的角度差异进行检测,不易受反射率较高的背景物影响,即使检测物体的颜色和材质的反射率不同,仍可进行稳定检测,可进行小物体的高精度检测。在精密仪器制造领域,距离设定型光电传感器可用于检测微小零件的尺寸和位置精度,为产品的高质量生产提供保障。

《泓川科技大讲堂》--通用传感器基础技术知识:原理、类型与应用的深度剖析(上)


3.1.3 实际应用案例分析

光电传感器在工业生产、物流等领域有着广泛的应用,为各行业的发展带来了显著的优势。在工业生产中,光电传感器可用于检测产品的位置、尺寸和形状,实现自动化生产和质量控制。在汽车制造生产线上,光电传感器可实时监测零部件的装配位置,确保每个零部件都能准确无误地安装到位。一旦检测到装配偏差,传感器会立即发出警报,通知操作人员进行调整,从而有效提高了生产效率和产品质量。
在物流领域,光电传感器可用于检测货物的有无、位置和移动状态,实现物流运输的自动化和智能化。在自动化仓储系统中,光电传感器可实时监测货架上货物的存储情况,当货物数量低于设定值时,系统会自动发出补货提醒。光电传感器还可用于控制输送带的运行,实现货物的自动分拣和运输,提高了物流运输的效率和准确性。

以某电子产品制造企业为例,该企业在生产过程中采用了光电传感器来检测产品的外观缺陷。通过反射型光电传感器对产品表面进行扫描,传感器能够快速检测到产品表面的划痕、污渍和裂纹等缺陷。一旦检测到缺陷,系统会立即将产品标记出来,以便后续的处理。这一应用不仅提高了产品的质量,还大大减少了人工检测的工作量,提高了生产效率。


3.2 感应接近传感器

3.2.1 涡电流检测原理阐述

感应接近传感器的工作原理基于电磁感应现象,当传感器的检测线圈通入高频电流时,其周围会产生高频磁场。依据《接近传感器原理是什么?》的观点,当金属物体接近该磁场时,根据楞次定律,金属物体内部会产生感应电流,即涡电流。这一涡电流的产生,会在金属物体周围形成一个与原磁场方向相反的二次磁场,从而对检测线圈的磁场产生影响。这种影响会导致检测线圈的阻抗发生变化,传感器通过检测这一阻抗变化,便能敏锐地感知到金属物体的接近。在汽车制造中,感应接近传感器可用于检测汽车零部件的位置,确保零部件在装配过程中能够准确无误地定位。当金属零部件靠近传感器时,传感器会立即检测到涡电流的变化,从而触发相应的信号,提示操作人员进行下一步操作。在自动化仓储系统中,感应接近传感器可用于检测货物的位置和移动状态,实现货物的自动分拣和存储。当货物经过传感器时,传感器会检测到涡电流的变化,将信号传输给控制系统,控制系统根据信号控制输送带的运行和分拣设备的动作,实现货物的自动化处理。

《泓川科技大讲堂》--通用传感器基础技术知识:原理、类型与应用的深度剖析(上)


3.2.2 通用型与特殊类型特点对比

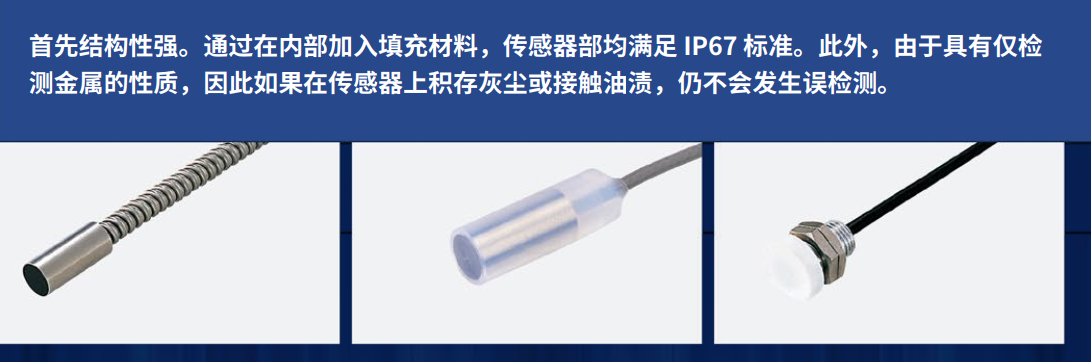

通用型感应接近传感器在工业领域应用广泛,其检测距离相对较长,能够对多种金属材料进行有效检测。在大型机械设备的自动化控制中,通用型感应接近传感器可用于检测机械部件的位置和运动状态,确保设备的正常运行。在钢铁生产过程中,通用型感应接近传感器可用于检测钢材的位置和尺寸,实现钢材的自动化加工和运输。而铝检测型感应接近传感器则具有高度的针对性,对铝材质的检测灵敏度极高。在铝合金加工行业,铝检测型感应接近传感器可用于检测铝合金零部件的质量和尺寸,确保产品符合质量标准。

在检测距离方面,通用型感应接近传感器的检测距离通常比铝检测型更长,但铝检测型在检测铝材质时具有更高的灵敏度。在灵敏度调整方面,部分通用型感应接近传感器可通过调节电路参数进行灵敏度调整,而铝检测型感应接近传感器的灵敏度通常是固定的,专为铝材质检测而设计。在实际应用中,需根据具体的检测需求和检测对象,选择合适的感应接近传感器类型。在电子元器件的生产过程中,由于电子元器件的尺寸较小,对检测精度要求较高,因此可选择灵敏度较高的铝检测型感应接近传感器。而在大型机械设备的检测中,由于检测距离较远,对检测范围要求较高,因此可选择检测距离较长的通用型感应接近传感器。

《泓川科技大讲堂》--通用传感器基础技术知识:原理、类型与应用的深度剖析(上)

3.2.3 应用场景及优势体现

感应接近传感器在工业自动化、安防等领域有着广泛的应用,发挥着至关重要的作用。在工业自动化生产线中,感应接近传感器可用于检测物体的位置、速度和运动状态,实现生产过程的自动化控制。在汽车制造生产线上,感应接近传感器可用于检测汽车零部件的装配位置,确保每个零部件都能准确无误地安装到位。一旦检测到装配偏差,传感器会立即发出警报,通知操作人员进行调整,从而有效提高了生产效率和产品质量。在安防领域,感应接近传感器可用于门禁系统、入侵检测等方面,保障人员和财产的安全。在门禁系统中,感应接近传感器可用于检测人员携带的感应卡,只有当感应卡靠近传感器时,门禁系统才会自动打开,确保只有授权人员能够进入特定区域。

感应接近传感器的非接触检测方式,使其在检测过程中不会对被检测物体造成任何损伤,同时也减少了传感器自身的磨损,大大延长了传感器的使用寿命。在食品包装生产线上,感应接近传感器可用于检测食品包装的位置和数量,由于其非接触检测的特点,不会对食品包装造成污染,保证了食品的安全卫生。感应接近传感器具有响应速度快、可靠性高的优点,能够在复杂的工业环境中稳定工作。在高速运转的机械设备中,感应接近传感器能够快速检测到设备的异常情况,及时发出警报,避免设备故障的发生。


3.3 接触式传感器

3.3.1 接触式位移传感器工作机制

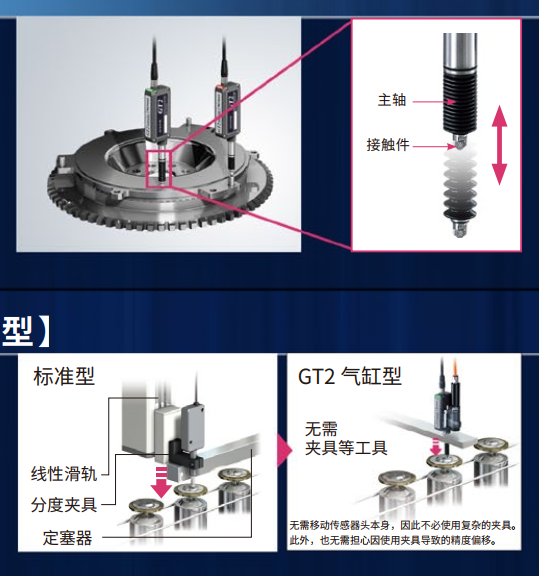

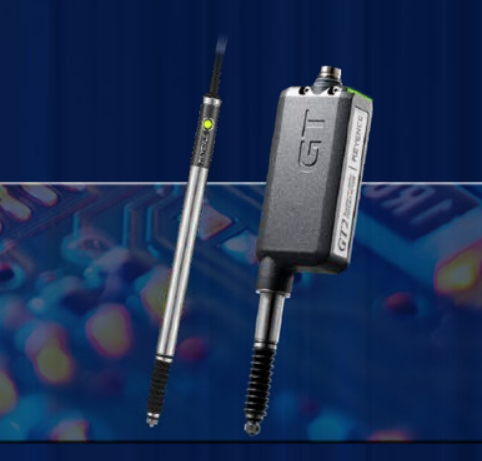

接触式位移传感器,正如其名,通过将接触件直接与检测物体相接触,实现对物体位置的精确测量。在实际应用中,其工作机制主要基于“差动变压器”法和“刻度尺”法。“差动变压器”法利用电磁感应原理,当电流通过内部线圈时,会产生磁场。若在其中插入纤芯,线圈的阻抗会依据纤芯的插入量而发生变化,同时信号等级也会相应改变。通过检测这一信号等级的变化,便可精确换算出物体的移动量。在工业自动化生产中,“差动变压器”法常用于检测机械部件的位置和位移,为生产过程的精确控制提供了重要依据。

“刻度尺”法则是在传感器内部设置高精度的刻度尺,通过直接测量接触件在刻度尺上的位置变化,来确定检测物体的位移。这种方法具有精度高、稳定性好的优点,能够满足对测量精度要求较高的应用场景。在精密仪器制造中,“刻度尺”法可用于检测微小零件的尺寸和位置精度,确保产品的质量和性能。基恩士自主研发的“光栅刻度尺脉冲系统”,则是一种创新的接触式位移传感器工作机制。该系统通过CMOS传感器高速拍摄绝对值玻璃刻度尺,能够实时、准确地获取物体的位置信息,实现了高精度的位移测量。在电子制造领域,“光栅刻度尺脉冲系统”可用于检测电子元器件的位置和位移,为电子设备的生产提供了可靠的技术支持。

《泓川科技大讲堂》--通用传感器基础技术知识:原理、类型与应用的深度剖析(上)


3.3.2 不同检测方法的特性分析

不同检测方法在精度、响应速度等方面展现出各自独特的特性。依据《接触式位移传感器的工作原理及使用注意事项》的观点,“差动变压器”法的优点在于能够精确掌握物体的“绝对位置”,无需进行繁琐的零点调整,且不会产生追踪误差。在大型机械设备的位置检测中,“差动变压器”法能够准确测量机械部件的位置,确保设备的正常运行。由于使用线圈的原理,在主轴末端附近,其精度会有所下降,且需要充分考虑直线性或温度特性对测量结果的影响。在高温环境下,线圈的电阻值可能会发生变化,从而影响测量的准确性。

“刻度尺”法的精度主要由刻度尺的刻度精度决定,因此在整个测量范围内都能保持较高的精度。无论在刻度尺的中心附近还是端部附近,其刻度宽度均保持不变,无需考虑直线性问题。而且,即使存在温度变化,刻度尺的刻度也不会发生明显改变,温度特性较为出色。当主轴因振动等原因发生剧烈活动时,由于光电传感器的响应速度相对较慢,可能会出现追踪误差,影响测量的准确性。在高速运动的物体检测中,“刻度尺”法可能无法及时准确地测量物体的位移。

《泓川科技大讲堂》--通用传感器基础技术知识:原理、类型与应用的深度剖析(上)


3.3.3 在工业测量中的应用实例

在工业测量中,接触式位移传感器有着广泛的应用,为工业生产的精确控制和质量保障发挥了重要作用。在汽车制造中,接触式位移传感器可用于检测汽车零部件的尺寸、形状和位置精度,确保每个零部件都符合严格的质量标准。在发动机缸体的加工过程中,接触式位移传感器能够精确测量缸体的内径、深度等尺寸参数,为发动机的性能提供了有力保障。在航空航天领域,接触式位移传感器可用于检测飞行器零部件的加工精度和装配位置,确保飞行器的安全性能。在飞机机翼的制造过程中,接触式位移传感器能够实时监测机翼的形状和尺寸变化,保证机翼的空气动力学性能符合设计要求。

以某机械制造企业为例,该企业在生产过程中采用了接触式位移传感器来检测机床刀具的位置。通过“差动变压器”法,传感器能够准确测量刀具的位移,实时反馈给控制系统。控制系统根据传感器的反馈信息,及时调整刀具的位置,确保加工精度。这一应用不仅提高了产品的质量,还大大提高了生产效率,降低了生产成本。


3.4 超声波传感器

3.4.1 超声波检测距离的原理

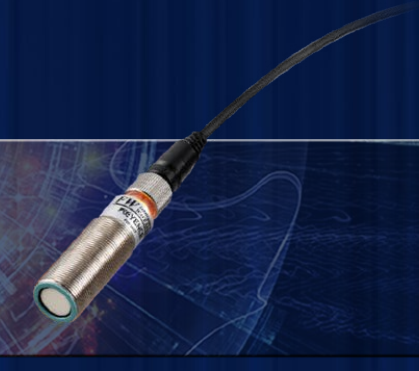

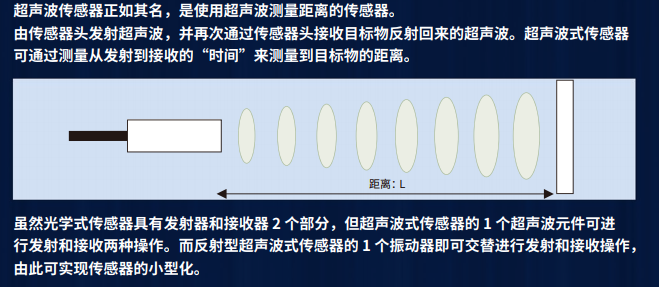

超声波传感器的工作原理基于超声波的发射与接收。当传感器发射出超声波后,超声波会在空气中以特定的速度传播。一旦遇到检测物体,超声波便会被反射回来,被传感器的接收器所捕获。依据《超声波传感器测距离的原理》的阐述,通过精确测量从发射到接收超声波的时间间隔,结合超声波在空气中的传播速度,便能准确计算出传感器与检测物体之间的距离。这一过程犹如一场精准的时间赛跑,传感器通过捕捉超声波往返的时间,来确定目标物体的位置信息。

在实际应用中,超声波传感器的测距公式为:距离 = (传播速度 × 时间)/ 2。其中,传播速度取决于超声波所处的介质环境,在标准大气压和常温下,超声波在空气中的传播速度约为340m/s。在测量液位时,传感器向液面发射超声波,超声波到达液面后被反射回来,传感器接收到反射波的时间与发射波的时间差,经过上述公式的计算,便能得出传感器与液面之间的距离,从而实现对液位的精确测量。

《泓川科技大讲堂》--通用传感器基础技术知识:原理、类型与应用的深度剖析(上)


3.4.2 独特性能优势展现

超声波传感器具备诸多独特的性能优势,使其在众多领域中脱颖而出。可检测透明体是其显著优势之一,由于超声波的传播特性,即使检测物体为玻璃、液体等透明材质,超声波也能被有效反射回来,从而实现对这些物体的精准检测。在玻璃制品的生产过程中,超声波传感器可用于检测玻璃的厚度和位置,确保产品质量符合标准。

超声波传感器具有出色的抗雾气和脏污能力。在存在灰尘、雾气或油污等恶劣环境中,超声波传感器不易受到这些因素的干扰,能够稳定地检测工件的位置和状态。在煤矿开采现场,环境中充满了大量的灰尘和雾气,超声波传感器可用于检测矿井内的设备位置和障碍物,保障采矿作业的安全进行。

这种传感器还可对复杂形状的检测物体进行稳定检测。无论是网状的托盘,还是形状不规则的弹簧,超声波传感器都能凭借其独特的检测原理,准确判断这些物体的有无和位置。在物流仓储中,超声波传感器可用于检测货架上货物的摆放情况,确保货物的存储安全和有序。

《泓川科技大讲堂》--通用传感器基础技术知识:原理、类型与应用的深度剖析(上)

3.4.3 典型应用领域案例

在液位检测领域,超声波传感器发挥着重要作用。以化工生产中的储罐液位检测为例,超声波传感器安装在储罐顶部,向罐内发射超声波。当超声波遇到液面时,会被反射回来,传感器通过测量反射波的时间,计算出液位高度。这一应用不仅提高了液位检测的准确性和实时性,还避免了传统接触式检测方法可能带来的腐蚀和泄漏问题。

在物体测距方面,超声波传感器也有着广泛的应用。在智能交通系统中,超声波传感器可用于车辆的倒车雷达。当车辆倒车时,传感器不断向后方发射超声波,检测车辆与后方障碍物之间的距离。一旦距离过近,传感器会及时发出警报,提醒驾驶员注意安全,有效避免了倒车事故的发生。在工业自动化生产线中,超声波传感器可用于检测物体的位置和移动距离,实现生产过程的自动化控制和精准定位。

3.5 图像识别传感器

3.5.1 基于图像识别的工作原理

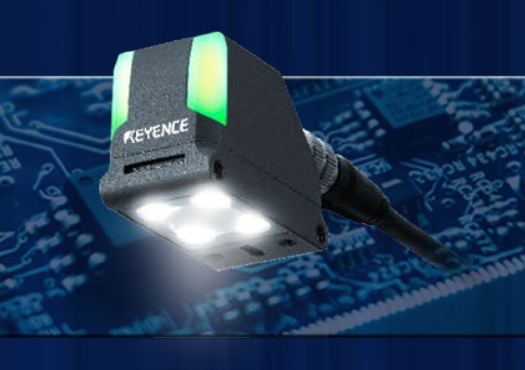

图像识别传感器的工作原理基于先进的图像分析技术,通过相机捕捉目标物的图像,再运用图像处理算法对图像进行深入分析,从而精准辨别目标物的有无、形状、颜色以及位置等关键信息。当传感器的相机拍摄到目标物的图像后,图像会穿过镜头,被光接收元件(主要为CMOS)转换为电信号。随后,根据光接收元件像素数中分配的明暗和浓淡信息,系统能够准确辨别目标物的亮度和形状。在检测产品表面的划痕时,传感器会将拍摄到的图像与标准图像进行对比,通过分析图像中像素的差异,快速检测出划痕的位置和长度。在识别颜色时,彩色型光接收元件会将接收的光信息分析为三原色(RGB),并识别各自的灰度级,即使颜色的浓淡差异较小,也能进行准确辨别。在食品分拣过程中,图像识别传感器可根据食品的颜色来判断其成熟度,将成熟的水果与未成熟的水果进行准确分拣。

《泓川科技大讲堂》--通用传感器基础技术知识:原理、类型与应用的深度剖析(上)

3.5.2 相比其他传感器的优势

相比其他类型的传感器,图像识别传感器具有显著的优势。它并非以“点”而是以“面”进行检测,这使其能够同时对多个目标物进行集中检测,极大地提高了检测效率。在电子元件的生产线上,图像识别传感器可同时检测多个元件的位置、尺寸和形状,确保元件的质量和装配精度。

该传感器具备多功能集成的特点,一台传感器即可实现多种检测功能。在工业生产中,它不仅能够检测产品的外观缺陷,还能同时检测产品的尺寸、颜色和装配情况,为生产过程的全面质量控制提供了有力支持。在物流仓储中,图像识别传感器可用于货物的识别、分类和库存管理,提高物流运作的效率和准确性。


图像识别传感器具有出色的适应性,即使目标物的动作不固定,也能进行稳定检测。在自动化流水线上,产品的位置和姿态可能会发生变化,但图像识别传感器能够通过对图像的实时分析,准确检测产品的状态,确保生产过程的顺利进行。

3.5.3 在多领域的创新应用

在智能安防领域,图像识别传感器被广泛应用于监控系统中,能够实时监测人员的出入情况、行为动作以及异常事件。通过人脸识别技术,系统可以快速识别出授权人员和非法闯入者,提高安防系统的安全性和可靠性。在机场、银行等重要场所,图像识别传感器可用于人员身份验证和监控,有效保障了场所的安全。


在工业检测领域,图像识别传感器可用于产品的质量检测和缺陷识别。在汽车制造过程中,传感器可对汽车零部件的表面进行检测,及时发现划痕、裂纹等缺陷,确保产品质量符合标准。在电子产品制造中,图像识别传感器可用于检测电子元件的焊接质量、尺寸精度等,提高生产效率和产品质量。

在农业领域,图像识别传感器可用于农作物的生长监测、病虫害防治以及果实采摘等方面。通过对农作物图像的分析,传感器可以实时监测农作物的生长状况,如叶片的颜色、病虫害的发生情况等,为精准农业提供了有力的技术支持。在果实采摘过程中,图像识别传感器可识别果实的成熟度和位置,实现自动化采摘,提高农业生产的效率和质量。
