泓川科技HC26激光位移传感器:高性价国产比替代奥泰斯CD33的优选方案

日期: 2025-06-09
浏览次数: 590
发表于:
来自 泓川科技
发表于: 2025-06-09
浏览次数: 590


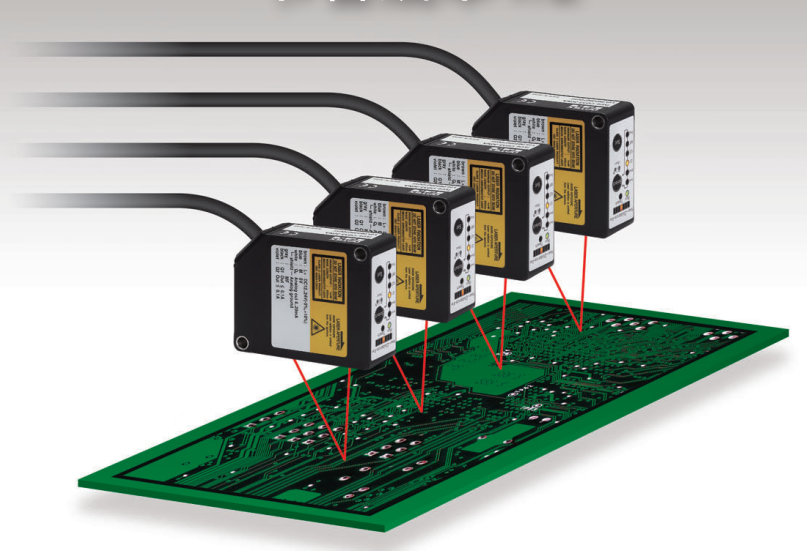

在工业精密测量领域,无锡泓川科技的HC26系列激光位移传感器凭借出色的性能参数与显著的成本优势,成为替代奥泰斯CD33系列的高竞争力选择。以下从核心性能、特殊应用适配性及成本三方面进行对比分析:


一、核心性能参数对标(HC26 vs CD33)

参数泓川HC26系列奥泰斯CD33 (行业标准)HC26优势
重复精度2μm (30mm款) → 50μm (195mm款)通常1~3μm (高端款)接近主流精度
线性度±0.1%F.S.±0.05%~0.1%F.S.达到同级水平
响应时间最快333μs (多档可调)通常500μs~1ms速度更快
输出接口RS485(Modbus RTU)+模拟量(4-20mA/0-10V)类似接口组合同等兼容性
防护等级IP67 (防尘防水)IP67/IP65同等工业防护
温度特性0.05%F.S/℃0.03~0.05%F.S/℃稳定性接近

:HC26提供4种基准距离型号(30/50/85/195mm),覆盖小量程高精度(±4mm@30mm)至大量程(±99.98mm@195mm)场景,满足CD33主流应用范围。

泓川科技HC26激光位移传感器:高性价国产比替代奥泰斯CD33的优选方案


二、核心替代优势:全系支持正反射安装

HC26系列所有型号均内置正反射光路设计,解决CD33在特殊材质检测中的痛点:

  • 镜面材料:通过正反射接收强光信号,避免漫反射信号微弱导致的测量失效。

  • 透明材质(如玻璃、薄膜):激光束穿透后由背景物体反射,传感器仍可稳定捕捉距离数据。

  • 高反光表面:自动亮度调节功能优化激光强度,防止过曝(手册P1特性)。

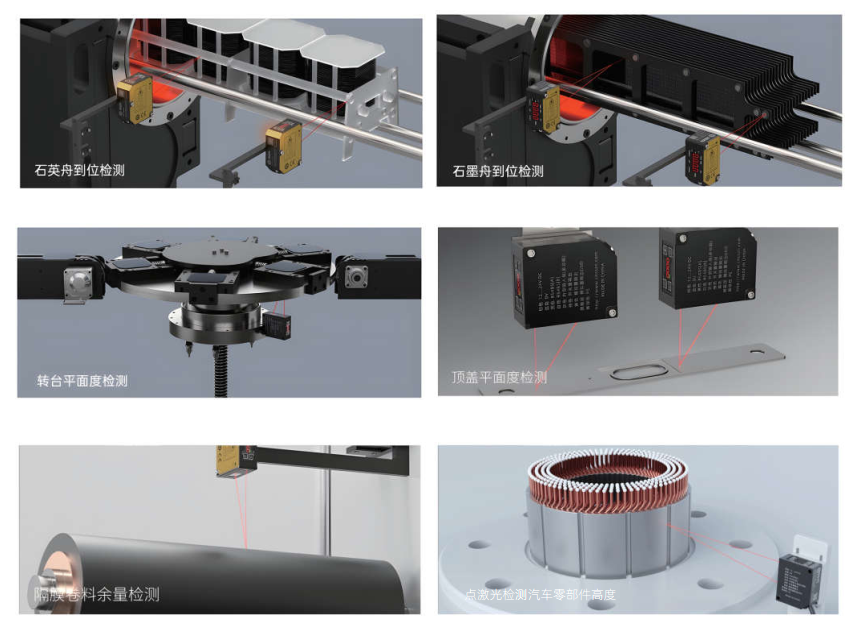

此特性使HC26在半导体(石英舟检测)、液晶面板、金属抛光件等场景可直接替代CD33。

泓川科技HC26激光位移传感器:高性价国产比替代奥泰斯CD33的优选方案


三、成本优势显著,降本可达30-40%

据市场反馈,HC26系列采购成本仅为CD33同规格型号的60%~70%,核心原因包括:

  1. 国产化供应链:核心光学组件与电子元件本土化,降低制造成本。

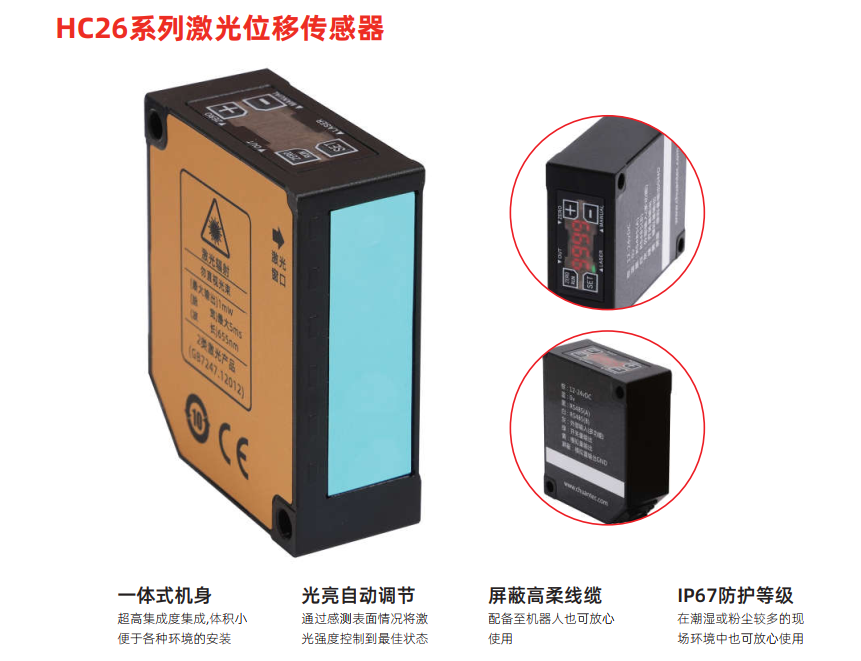

  2. 高集成设计:一体式机身(P1)减少装配复杂度。

  3. 功能精简优化:保留工业级刚需功能(如IP67、耐油PVC线缆),剔除冗余配置。

泓川科技HC26激光位移传感器:高性价国产比替代奥泰斯CD33的优选方案


四、典型应用场景替代建议

应用需求推荐HC26型号替代CD33型号参考
高精度小量程(±4mm内)HC26-30-DA/DVCD33-30/50系列
中等量程(±10~15mm)HC26-50/85-DA/DVCD33-100系列
大量程(±100mm)HC26-195-DA/DVCD33-200系列

:DA代表RS485+4-20mA输出,DV代表RS485+0-10V输出(手册P4)。


五、总结:高性价比替代的可行性

  1. 性能对标:HC26在重复精度(2μm)、线性度(±0.1%F.S.)、响应速度(333μs)等核心指标接近或达到CD33水平。

  2. 功能覆盖:全系正反射设计解决镜面/透明体检测痛点,IP67防护与工业接口(RS485/EtherCAT)保障可靠性。

  3. 成本优势:直接采购成本降低30%~40%,维护成本进一步优化。

结论:对于追求成本优化且需稳定精度的工业场景,泓川HC26系列是替代奥泰斯CD33的高性价比方案,尤其推荐在半导体、3C制造、金属加工等领域部署。
