深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器

日期: 2025-02-05
浏览次数: 1056
发表于:
来自 泓川科技
发表于: 2025-02-05
浏览次数: 1056

一、引言

1.1 研究背景与目的

在工业自动化进程不断加速的当下,激光位移传感器作为关键测量设备,凭借其高精度、非接触、高响应速度等突出优势,在工业制造、汽车生产、航空航天等众多领域得到广泛应用。从精密零件的尺寸检测,到大型机械的装配定位,再到生产线上的实时监测,激光位移传感器都发挥着不可或缺的作用,为提升产品质量、提高生产效率、保障生产安全提供了坚实支撑。

基恩士作为传感器领域的知名品牌,其 LK-H/LK-G5000 系列激光位移传感器备受关注。该系列产品融合先进技术,具备卓越性能,在市场上占据重要地位。深入研究这一系列产品,能够使我们全面掌握其技术特性、应用场景以及市场表现,为相关行业的技术选型、产品研发、生产优化等提供有力参考,同时也有助于推动激光位移传感器技术的进一步发展与创新。


 深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器

1.2 研究方法与数据来源

本次研究主要采用了文献研究法,广泛查阅了基恩士官方网站发布的产品资料、技术文档、应用案例,以及行业权威报告、学术期刊论文等,获取了关于 LK-H/LK-G5000 系列激光位移传感器的一手信息和专业分析。同时,运用案例分析法,对该系列产品在不同行业的实际应用案例进行深入剖析,总结其应用效果与优势,为研究提供了实践依据。此外,还参考了相关的市场调研报告,了解了激光位移传感器市场的整体发展趋势和竞争格局,以便更全面地评估该系列产品的市场地位与前景。



二、基恩士公司及产品概述

2.1 基恩士公司简介

基恩士(KEYENCE)于 1974 年在日本大阪创立,自成立以来,便在自动化领域崭露头角,逐步发展成为全球知名的传感器及测量仪器供应商。凭借着对技术创新的执着追求和对市场需求的敏锐洞察,基恩士不断推出具有创新性和领先性的产品,在传感器、测量仪、图像处理设备、控制测量设备等多个领域取得了卓越成就。

在发展历程中,基恩士始终保持着高速发展的态势。1987 年,公司在大阪证券交易所二板上市,次年股价超越任天堂,成为当时的 “日本第一股”,这一成绩彰显了市场对基恩士的高度认可。1990 年,基恩士成功在东京和大阪证券交易所主板上市,进一步提升了其在资本市场的影响力。此后,公司积极拓展海外市场,1993 年在英国成立子公司,开启了全球化布局的征程。截至 2024 年 3 月,基恩士全球职工人数达到 12286 人,业务遍布全球 46 个国家和地区,设立了 230 个办事处,与 110 个国家约 30 万家客户建立了广泛的业务合作关系 ,其中包括波音、三星、台积电、丰田等众多行业巨头。

深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器

基恩士的成功离不开其强大的创新能力。公司每年投入大量资源用于研发,研发的新传感器等产品中,约 70% 为 “世界首创” 和 “行业首创”。例如,2000 年开发出世界上第一个有数码聚焦功能的显微镜,2006 年发明世界上第一款三维激光刻印机,2007 年推出世界上第一款 CMOS 激光传感器 。这些创新成果不仅为公司赢得了市场份额,也推动了行业的技术进步。此外,基恩士采用直销模式,业务人员直接与客户沟通,深入了解客户需求,及时提供解决方案,同时将客户反馈作为产品升级换代的重要依据,进一步增强了公司的市场竞争力。凭借卓越的产品性能、强大的创新能力和高效的销售模式,基恩士在全球传感器市场占据重要地位,成为行业内的领军企业。




2.2 LK-H/LK-G5000 系列激光位移传感器整体介绍

LK-H/LK-G5000 系列激光位移传感器是基恩士公司的一款明星产品,定位于为工业自动化生产提供高精度、高速度的位移测量解决方案。该系列产品融合了基恩士多项先进技术,旨在满足现代制造业对高精度测量的严苛需求,无论是在精密零件加工、自动化装配,还是在质量检测等环节,都能发挥关键作用。

从设计理念上看,该系列产品以 “超级测量” 为核心,全面追求速度、精度和对各种目标物的适应性。在速度方面,实现了高达 392kHz 的超快取样率,能够快速捕捉移动或转动目标物的位移变化,即使是高频率振动的物体也能精准测量,为实时监测和控制提供了有力支持。精度上,该系列产品表现卓越,重复精度可达 0.005µm,精度达到万分之二,高线性度确保了测量的准确性和稳定性,能够满足精密制造领域对微小尺寸变化的精确测量要求。

在市场中,LK-H/LK-G5000 系列激光位移传感器凭借其独特优势脱颖而出。丰富的感测头产品阵容多达 20 种以上,涵盖聚焦光点型、宽光点型、镜面反射型等多种类型,可根据不同的测量场景和目标物特性选择合适的感测头,实现对粗糙物体、精细物体、透明 / 镜面物体等各类目标物的稳定测量。在测量拉丝金属表面时,宽光点型感测头能够有效减少表面不平整带来的影响,实现高精度测量;而在测量 IC 阵脚高度等精细物体时,聚焦光点型感测头则能发挥其超小光点直径的优势,达到超高的测量水准。此外,该系列传感器还具备智能优化功能,如全新开发的 “ABLE II” 控制,通过平衡激光发射时间、激光功率和增益三种要素,智能优化 RS - CMOS 功能,具备高速追踪能力,比常规型号快八倍,进一步提升了产品的性能和适应性。


 深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器

三、技术参数与性能优势

3.1 关键技术参数解析

3.1.1 精度相关参数

在精度方面,LK-H/LK-G5000 系列激光位移传感器表现卓越。其重复精度可达 0.005µm,这意味着在对同一目标进行多次测量时,测量结果之间的偏差极小。以精密零件加工为例,在制造高精度的电子元件时,如芯片引脚的高度测量,微小的误差都可能导致元件性能下降甚至失效。该系列传感器的超高重复精度能够确保每次测量结果的一致性,为生产过程中的质量控制提供了可靠保障。

线性精度达到万分之二,这一参数反映了传感器测量值与实际值之间的线性关系。在实际应用中,线性精度高意味着传感器能够更准确地反映被测物体的真实位移变化。在汽车零部件的制造中,对于发动机缸体的尺寸测量,高精度的线性度可以保证测量结果的准确性,从而确保发动机的性能和可靠性。如果线性精度不足,可能会导致测量结果出现偏差,进而影响产品的质量和性能。

深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器



3.1.2 速度参数

该系列传感器具备 392kHz 的高速取样率,这一速度参数在实际应用中具有显著优势。在自动化生产线上,许多物体处于快速移动或转动状态,如高速运转的电机转子、传送带上快速移动的产品等。392kHz 的高速取样率能够快速捕捉这些目标物的位移变化,实现对其运动状态的实时监测。在高速冲压生产中,冲压模具的运动速度极快,通过该系列传感器的高速测量,可以及时检测模具的位置和运动状态,一旦发现异常,能够立即发出警报并采取相应措施,避免生产事故的发生,提高生产效率和产品质量。



3.1.3 其他重要参数

测量范围是衡量传感器适用性的重要参数之一。LK-H/LK-G5000 系列传感器拥有多种测量范围可供选择,从几毫米到数百毫米不等。在不同的工业场景中,对测量范围的需求各不相同。在手机制造中,对于手机屏幕的厚度测量,通常只需要较小的测量范围;而在大型机械制造中,如飞机零部件的装配测量,可能需要较大的测量范围。该系列传感器丰富的测量范围选项,能够满足不同行业的多样化需求。

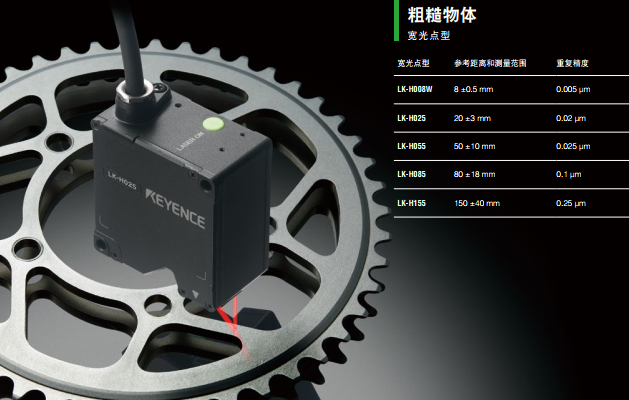

光点直径也会影响传感器的测量效果。对于精细物体的测量,如电子元器件的引脚尺寸测量,需要较小的光点直径,以确保能够准确测量微小部位的尺寸。而对于粗糙物体的测量,如拉丝金属表面的测量,较大的光点直径可以均化表面不平整的影响,提高测量的稳定性。该系列传感器提供了不同光点直径的感测头,用户可以根据具体的测量对象和要求进行选择。



3.2 性能优势分析

3.2.1 高精度测量能力

在实际应用中,LK-H/LK-G5000 系列激光位移传感器的高精度测量能力得到了充分体现。在半导体制造领域,芯片的制造精度要求极高,任何微小的误差都可能导致芯片性能下降甚至报废。该系列传感器凭借其万分之二的高精度,能够准确测量芯片制造过程中的各种尺寸参数,如芯片的厚度、线宽等,确保芯片的质量和性能符合要求。在测量芯片的线宽时,传感器能够精确测量到纳米级别的尺寸变化,为半导体制造工艺的优化提供了准确的数据支持。



3.2.2 高速响应特性

该系列传感器的高速响应特性使其在对快速移动目标的测量中具有明显优势。在汽车生产线上,汽车零部件在传送带上快速移动,需要对其尺寸和位置进行实时测量和检测。该系列传感器的高速响应特性能够快速捕捉零部件的瞬间状态,实现对其尺寸和位置的精确测量。通过与自动化控制系统相结合,能够及时对生产过程进行调整和优化,提高生产效率和产品质量。在汽车零部件的冲压生产中,传感器可以实时监测冲压模具的位置和运动状态,确保冲压过程的准确性和稳定性,减少废品率。

深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器



3.2.3 稳定可靠的测量性能

在复杂的工业环境中,LK-H/LK-G5000 系列激光位移传感器能够保持稳定可靠的测量性能。在钢铁生产过程中,环境温度高、粉尘多、电磁干扰强,对传感器的性能是巨大的考验。该系列传感器通过采用先进的光学系统和抗干扰技术,能够有效抵御外界环境的影响,确保测量结果的准确性和稳定性。其光学系统经过精心设计,能够减少光线散射和干扰,提高测量的精度和可靠性;同时,抗干扰技术能够有效抑制电磁干扰,保证传感器在复杂电磁环境下正常工作。



四、产品特性与技术创新

4.1 独特的产品特性

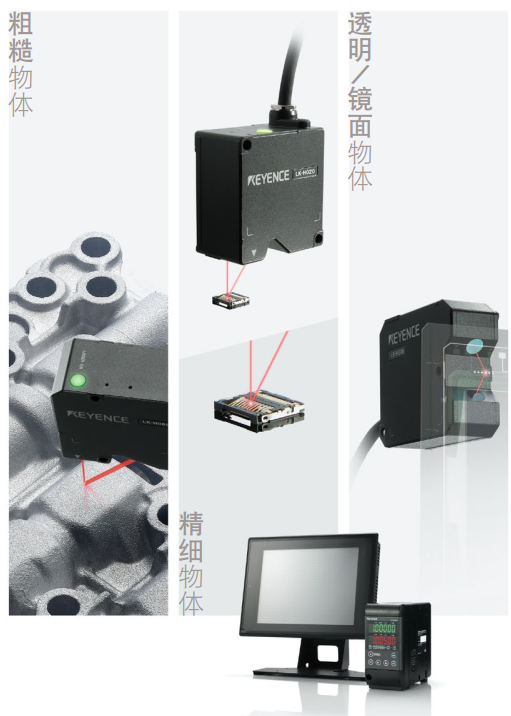

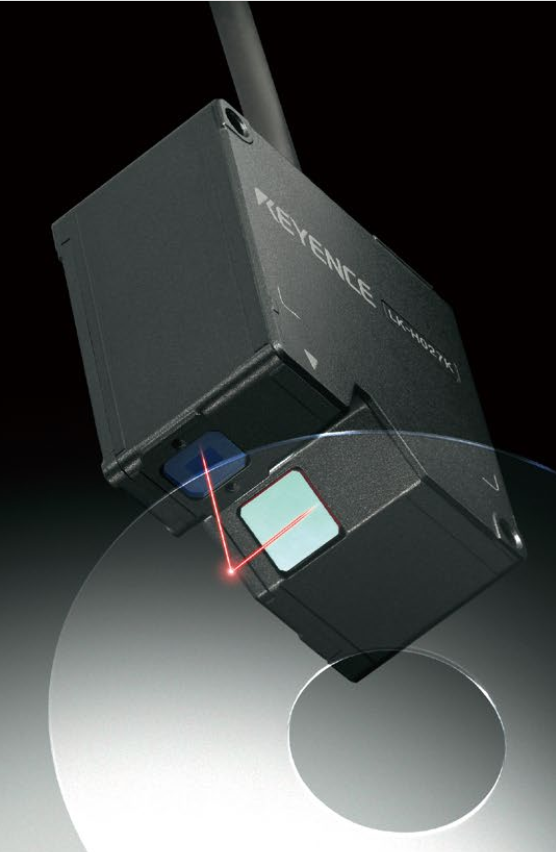

4.1.1 多种感测头选择

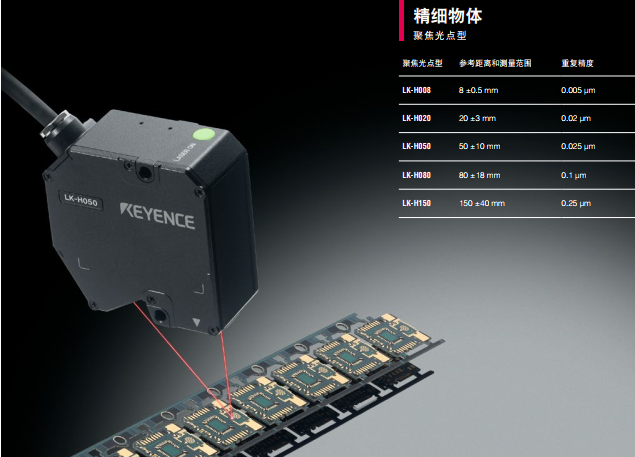

LK-H/LK-G5000 系列激光位移传感器拥有丰富多样的感测头,可满足不同目标物和测量场景的需求。聚焦光点型感测头,如 LK-H020,其光点直径极小,仅为 ø25µm,这使得它在测量精细部件时表现出色。在电子制造领域,对于微小电子元件的尺寸测量和轮廓检测,聚焦光点型感测头能够精准捕捉元件的细微特征,实现高精度测量。而宽光点型感测头则适用于粗糙物体的测量。像拉丝金属表面这类表面不平整的物体,使用宽光点型感测头,如 LK-H025,其较大的光点直径可以均化表面不平整的影响,有效减少测量误差,确保测量结果的稳定性。对于透明或镜面物体,该系列配备了专门的镜面反射型感测头。在测量触摸屏的缝隙和表面高度时,镜面反射型感测头通过优化光学系统,能够在高反射率的镜面物体上获得超大分辨率,稳定测量 20µm 的缝隙,为触摸屏的生产质量控制提供了有力支持。


 深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器

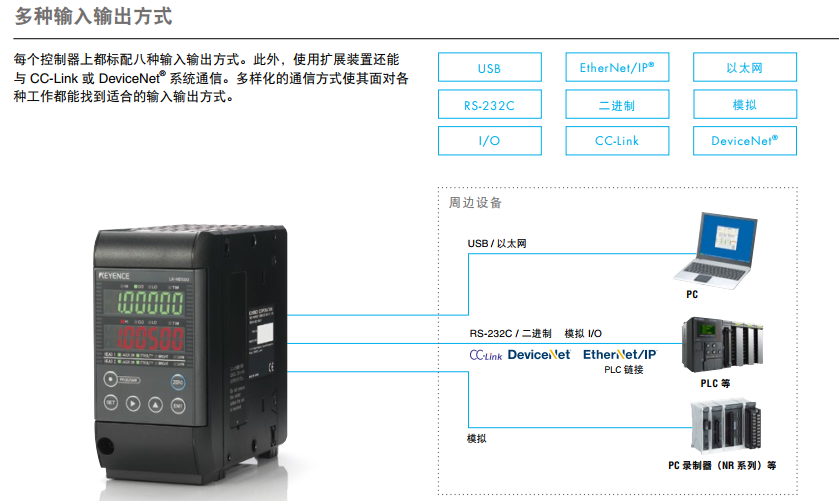

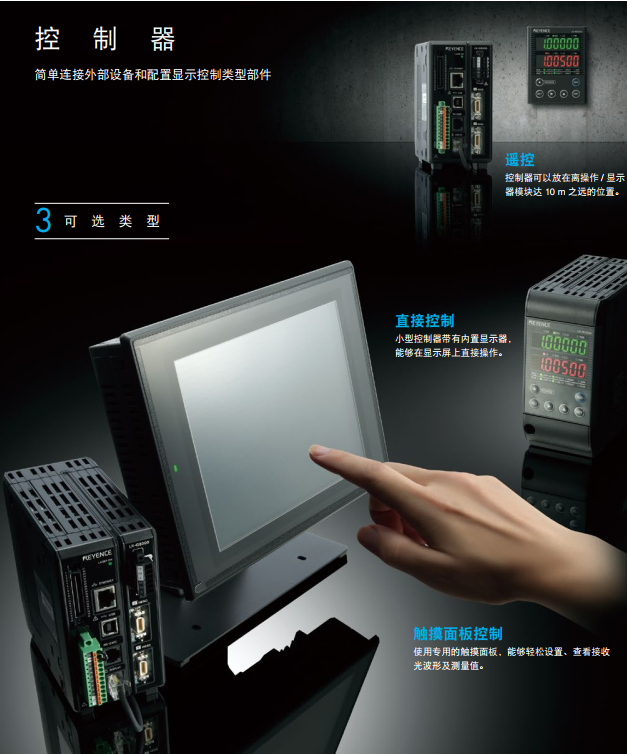

4.1.2 丰富的通讯装置

该系列传感器具备多种通讯接口,包括 USB、EtherNet/IP I/O、CC - Link、DeviceNet 等,这使得它能够与各种外部设备方便地进行通讯和数据传输。在自动化生产线上,传感器可以通过 EtherNet/IP 接口与 PLC 进行实时数据交互,将测量数据及时传输给 PLC,由 PLC 根据这些数据对生产过程进行精确控制。在汽车制造工厂中,传感器测量汽车零部件的尺寸数据后,通过 EtherNet/IP 接口快速传输给 PLC,PLC 根据预设的标准对数据进行分析,一旦发现尺寸偏差超出允许范围,立即调整生产设备,保证产品质量。同时,通过 USB 接口,传感器还可以与 PC 连接,方便用户进行数据的存储、分析和处理。用户可以利用专业的数据分析软件对传感器采集的数据进行深入分析,挖掘数据背后的潜在信息,为生产优化提供决策依据。



深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器

4.1.3 自动光量调整功能

LK-H/LK-G5000 系列激光位移传感器的自动光量调整功能是其一大特色。该功能能够根据目标物的反射特性自动调整激光的发射时间和功率,确保在不同的测量条件下都能获得稳定的测量信号。在实际生产中,不同的目标物具有不同的反射率,而且环境光线也会发生变化。对于反射率较低的目标物,如黑色橡胶,传感器会自动增加激光发射时间和功率,以增强反射信号;而对于反射率较高的目标物,如镜面物体,传感器则会自动减少激光发射时间和功率,避免信号过强导致测量误差。通过自动光量调整功能,传感器能够快速适应不同的测量环境,无需人工频繁调整光量参数,大大削减了现场调整工时,提高了生产效率。



4.2 核心技术创新点

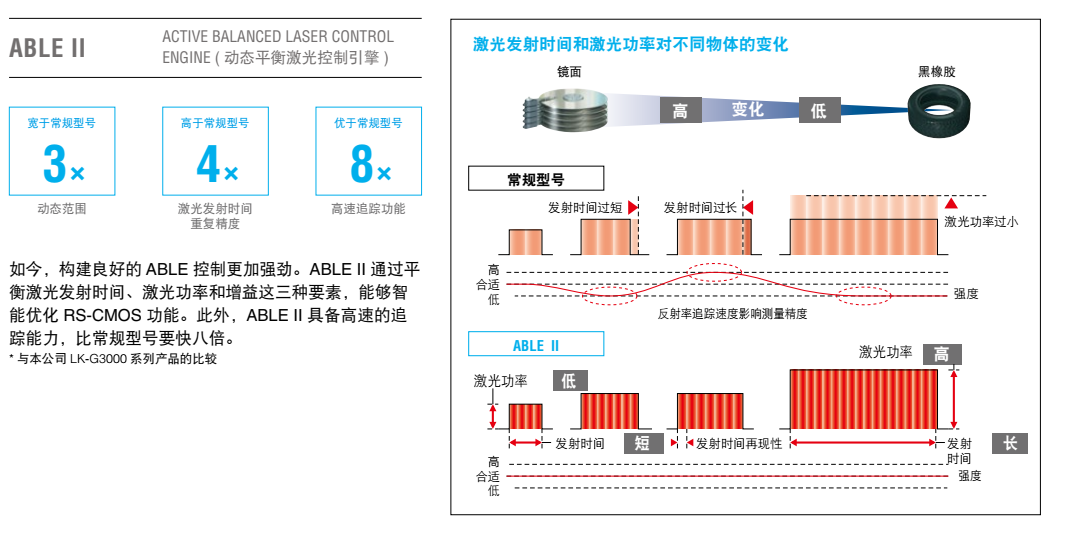

4.2.1 ABLE II 控制技术

ABLE II(ACTIVE BALANCED LASER CONTROL ENGINE)控制技术是该系列传感器的核心技术之一。它通过智能平衡激光发射时间、激光功率和增益这三种要素,实现了对 RS - CMOS 功能的优化。在测量不同反射率的物体时,ABLE II 能够根据物体的特性自动调整激光发射时间和功率。对于反射率较低的物体,它会适当延长激光发射时间,增加激光功率,以确保有足够的反射光被 RS - CMOS 接收;对于反射率较高的物体,则缩短激光发射时间,降低激光功率,防止信号饱和。同时,ABLE II 还具备高速追踪能力,比常规型号快八倍。在测量快速移动的目标物时,它能够快速捕捉目标物的位移变化,保证测量的准确性和稳定性。这种智能控制技术使得传感器能够在各种复杂的测量环境中保持良好的性能,提高了测量的可靠性和效率。



4.2.2 HDE 物镜与 Delta Cut 技术

HDE(High - Definition Optics)物镜和 Delta Cut 技术的结合是实现高精度测量的关键。HDE 物镜能够显著减少接收光元件上的光点变形所造成的影响,使光点在目标区域和 RS - CMOS 上都能精确聚焦。Delta Cut 技术则通过对称放置 CMOS 元件、接收光物镜和接收光滤光片,大幅降低了光学畸变所带来的影响。在测量 IC 阵脚高度等精细物体时,这两种技术的协同作用使得传感器能够实现超高精度的轮廓测量。由于减少了光学畸变,传感器能够更准确地捕捉 IC 阵脚的形状和尺寸,测量误差极小。在测量太阳能板的活动层时,也能凭借这两种技术获得高精度的测量结果,为太阳能板的生产和质量检测提供了可靠的数据支持。

深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器



4.2.3 双端口数据传输功能

该系列传感器采用双端口数据传输功能,这一创新设计有效提高了数据传输速度和重复精度。在传统的传感器中,数据传输可能会受到带宽限制,导致传输速度较慢,影响测量效率。而双端口数据传输功能允许传感器同时通过两个端口进行数据传输,大大提高了数据传输的速率。在对高速运动物体进行测量时,快速的数据传输能够及时将测量数据发送出去,确保控制系统能够实时获取物体的位置信息,实现对物体运动的精确控制。同时,双端口数据传输功能还减少了数据传输过程中的干扰和丢失,提高了数据的准确性和稳定性,从而进一步提升了传感器的重复精度。在精密测量场合,如半导体制造中的芯片尺寸测量,双端口数据传输功能能够保证测量数据的高精度传输,为芯片制造工艺的优化提供准确的数据支持。

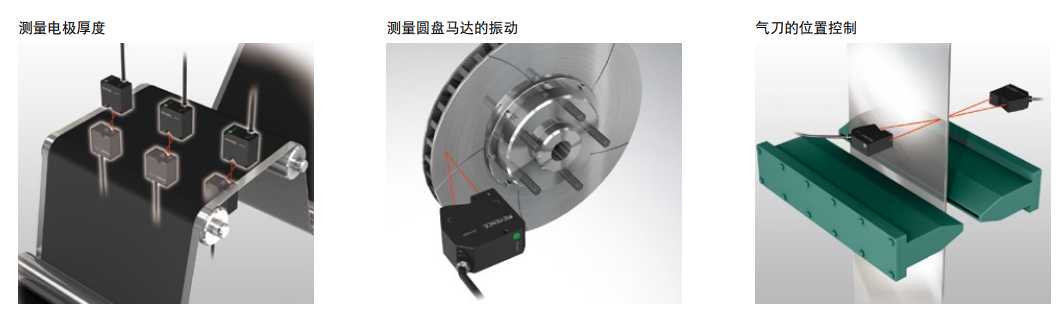

五、应用领域与案例分析

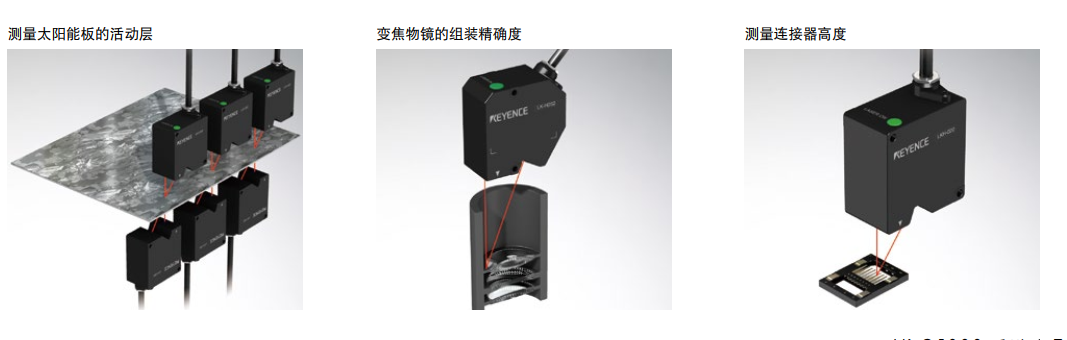

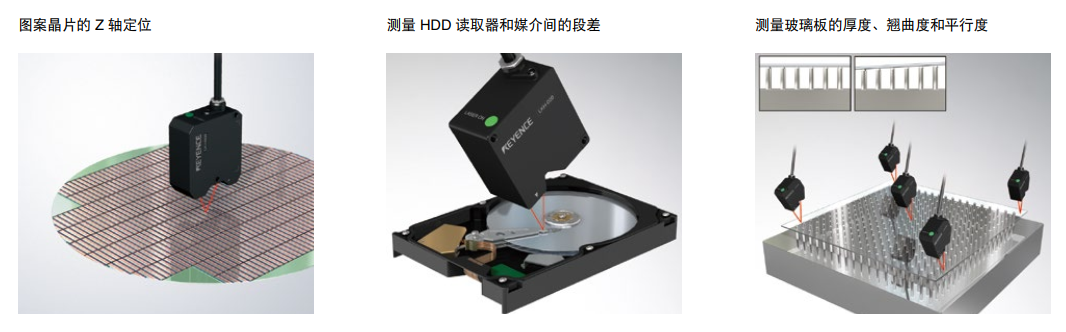

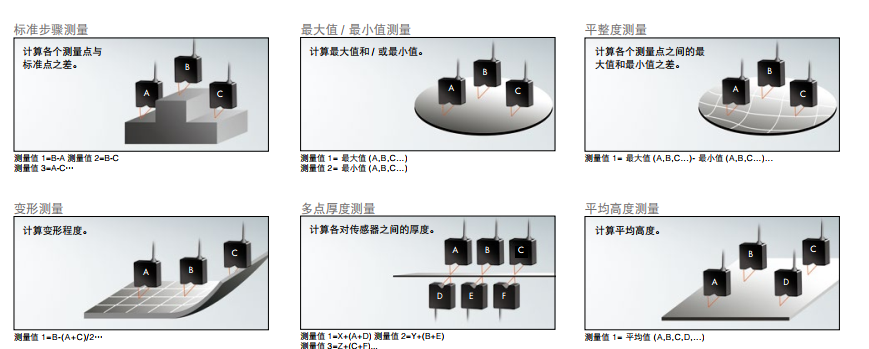

5.1 主要应用领域概述

在工业生产领域,LK-H/LK-G5000 系列激光位移传感器的身影无处不在。在汽车制造中,它被广泛应用于零部件的尺寸测量、装配精度检测以及车身平整度测量等环节。在测量汽车发动机缸体的孔径、活塞的直径等关键尺寸时,该系列传感器的高精度能够确保零部件的加工精度符合设计要求,从而提高发动机的性能和可靠性。在电子产品制造中,对于微小电子元件的尺寸检测和位置定位,如芯片引脚的高度测量、电路板上元件的贴装精度检测等,该系列传感器凭借其超小的光点直径和高重复精度,能够实现高精度测量,保障电子产品的质量和性能。

在科研领域,该系列传感器同样发挥着重要作用。在材料科学研究中,用于测量材料的厚度、形变以及表面粗糙度等参数。在研究新型金属材料的力学性能时,通过传感器测量材料在受力过程中的形变情况,为材料性能的评估提供数据支持。在生物医学研究中,可用于细胞、组织等生物样本的尺寸测量和形态分析。在细胞培养实验中,通过测量细胞的直径和形态变化,研究细胞的生长和分化过程。

此外,在航空航天、机械制造、新能源等众多领域,LK-H/LK-G5000 系列激光位移传感器都有着广泛的应用,为各行业的技术创新和发展提供了有力的测量支持。



5.2 具体应用案例深度剖析

5.2.1 电子制造行业案例

在电子制造行业,芯片引脚高度的测量是一项极具挑战性的任务。芯片引脚通常非常细小,且对高度精度要求极高,微小的高度偏差都可能导致芯片在后续的组装和使用过程中出现问题,影响电子产品的性能和可靠性。

传统的测量方法在应对这一挑战时往往力不从心。接触式测量方法,如使用千分尺等工具,不仅测量效率低,而且容易对芯片引脚造成损伤,影响芯片的质量。而一些普通的非接触式测量方法,由于精度有限,无法满足芯片引脚高度测量的高精度要求。

LK-H/LK-G5000 系列激光位移传感器为这一难题提供了完美的解决方案。该系列传感器中的聚焦光点型感测头,如 LK-H020,其光点直径极小,仅为 ø25µm,能够精确地测量芯片引脚的高度。在实际应用中,传感器通过发射激光束,激光束照射到芯片引脚上后反射回来,传感器根据反射光的位置变化计算出引脚的高度。凭借其高达 0.005µm 的重复精度和 万分之二 的高精度,能够准确测量芯片引脚的高度,确保高度偏差控制在极小的范围内。

以某知名芯片制造企业为例,该企业在芯片生产过程中引入了 LK-H/LK-G5000 系列激光位移传感器。在使用该传感器之前,由于芯片引脚高度测量误差较大,导致部分芯片在组装后出现接触不良等问题,产品不良率较高。引入该系列传感器后,通过对芯片引脚高度的精确测量和严格控制,有效降低了产品的不良率,提高了产品质量和生产效率。同时,传感器的高速取样率能够快速完成测量任务,满足了生产线对测量速度的要求,进一步提升了生产效率。


 深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器

5.2.2 汽车制造行业案例

在汽车制造行业,零部件的尺寸精度直接影响到汽车的性能和安全性。以汽车发动机的活塞为例,活塞的尺寸精度对发动机的动力输出、燃油经济性和排放性能都有着重要影响。如果活塞的直径尺寸偏差过大,可能会导致活塞与气缸壁之间的间隙过大或过小,从而引起发动机漏气、功率下降、油耗增加等问题。

LK-H/LK-G5000 系列激光位移传感器在汽车零部件尺寸测量中具有显著优势。其高精度特性能够确保对活塞等零部件的尺寸进行精确测量,测量误差可控制在极小范围内。在测量活塞直径时,传感器可以快速、准确地获取活塞的直径数据,为生产过程中的质量控制提供可靠依据。

某汽车制造企业在生产过程中采用了 LK-H/LK-G5000 系列激光位移传感器对活塞等零部件进行尺寸测量。通过实时监测生产线上零部件的尺寸变化,一旦发现尺寸偏差超出允许范围,立即对生产设备进行调整,有效避免了因零部件尺寸不合格而导致的废品产生。同时,该系列传感器还可以与自动化控制系统相结合,实现生产过程的自动化控制和优化。在汽车零部件的装配过程中,传感器可以实时测量零部件的位置和姿态,为机器人的装配操作提供准确的位置信息,提高装配精度和效率。

深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器



5.2.3 其他行业案例

在玻璃制造行业,玻璃板的厚度是一个关键质量指标。玻璃板厚度的不均匀会影响玻璃的光学性能和机械性能,导致玻璃在使用过程中出现变形、破裂等问题。传统的测量方法难以满足玻璃制造对高精度、高速度测量的需求。

LK-H/LK-G5000 系列激光位移传感器能够很好地满足玻璃制造行业的测量要求。该系列传感器中的镜面反射型感测头可以精确测量玻璃板的厚度。传感器发射的激光束在玻璃板的上下表面发生反射,通过检测反射光的时间差或相位差,能够准确计算出玻璃板的厚度。在实际应用中,传感器可以安装在玻璃生产线上,对连续生产的玻璃板进行实时厚度测量。通过与自动化控制系统相连,当检测到玻璃板厚度出现偏差时,系统可以及时调整生产工艺参数,保证玻璃板的厚度均匀性。

在某大型玻璃制造企业中,引入 LK-H/LK-G5000 系列激光位移传感器后,玻璃产品的厚度精度得到了显著提高,产品质量和生产效率也得到了大幅提升。同时,传感器的高速响应特性使得生产线的运行速度得以提高,进一步增加了企业的生产效益。

深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器



六、市场分析与竞争态势

6.1 市场需求与发展趋势

随着工业 4.0 和智能制造的深入推进,激光位移传感器市场需求持续增长。在工业自动化领域,对高精度、高速度测量的需求不断提升,激光位移传感器作为关键测量设备,其市场前景广阔。根据 QYResearch 调研团队报告显示,预计 2029 年全球激光位移传感器市场规模将达到 25.1 亿美元,未来几年年复合增长率 CAGR 为 百分之7.7。

从行业发展趋势来看,激光位移传感器正朝着更高精度、更高速度、更小尺寸以及智能化方向发展。在半导体制造、汽车制造等高端制造业中,对测量精度的要求越来越高,促使激光位移传感器不断提升精度和稳定性。随着工业自动化生产线速度的加快,对传感器的响应速度也提出了更高要求,高速取样率成为激光位移传感器的重要发展方向。此外,随着物联网和人工智能技术的发展,激光位移传感器与这些技术的融合将成为趋势,实现数据的实时传输、分析和智能控制。



6.2 竞争产品对比分析

在激光位移传感器市场中,基恩士 LK-H/LK-G5000 系列面临着来自其他品牌同类产品的竞争。与松下(Panasonic)、西克(SICK)、康耐视(COGNEX)、欧姆龙(OMRON)等品牌的产品相比,该系列产品在性能、价格等方面具有一定的特点。

在性能方面,基恩士 LK-H/LK-G5000 系列凭借其 392kHz 的超快取样率、0.005µm 的超高重复精度和 ±0.02% 的高精度,在速度和精度上表现出色,优于部分竞争对手。在一些对测量速度和精度要求极高的应用场景中,如半导体制造中的芯片尺寸测量,该系列传感器能够更准确、快速地获取测量数据,为生产过程提供更可靠的支持。然而,在某些特殊应用场景下,其他品牌的产品可能具有独特的优势。松下的部分产品在抗干扰能力方面表现突出,适用于电磁干扰较强的工业环境;西克的一些产品在测量范围和可靠性方面具有优势,适合大型机械制造等领域的应用。

在价格方面,基恩士 LK-H/LK-G5000 系列产品定位中高端市场,价格相对较高。相比之下,一些国产品牌的激光位移传感器价格较为亲民,具有一定的价格竞争力。在一些对成本较为敏感的应用场景中,如普通制造业的一般性测量需求,国产品牌的产品可能更受青睐。然而,对于那些对产品性能要求极高、对成本相对不敏感的高端制造业客户来说,基恩士产品的高性能能够带来更高的生产效率和产品质量,其价格因素相对次要。



6.3 基恩士 LK-H/LK-G5000 系列的市场竞争力

基恩士 LK-H/LK-G5000 系列在市场中具有较强的竞争力。该系列产品以其卓越的性能,如高精度、高速度和稳定可靠的测量性能,满足了高端制造业对测量设备的严苛要求,在半导体、汽车制造等行业拥有良好的口碑和市场份额。丰富的感测头选择和自动光量调整等功能,使其能够适应各种复杂的测量场景,为客户提供全面的测量解决方案。

然而,该系列产品也面临着一些挑战。高昂的价格限制了其在对成本敏感的市场中的应用,在一些价格竞争激烈的中低端市场,市场份额可能受到价格更为亲民的竞争对手的挤压。市场上不断涌现的新技术和新产品,也对基恩士 LK-H/LK-G5000 系列构成了潜在威胁。一些竞争对手可能通过技术创新,推出性能更优、价格更低的产品,抢占市场份额。

深度好文!全面剖析基恩士LK-H/LK-G5000系列高精度激光位移传感器



七、结论与展望

7.1 研究结论总结

基恩士 LK-H/LK-G5000 系列激光位移传感器以其卓越的技术性能和创新特性,在激光位移传感器市场中占据重要地位。该系列产品凭借 392kHz 的超快取样率、0.005µm 的超高重复精度和 ±0.02% 的高精度,在速度和精度方面表现出色,能够满足众多高端制造业对高精度测量的严苛需求。丰富多样的感测头选择,包括聚焦光点型、宽光点型、镜面反射型等,使其能够适应各种不同目标物和复杂测量场景。

在技术创新方面,ABLE II 控制技术通过智能平衡激光发射时间、激光功率和增益,优化 RS - CMOS 功能,具备高速追踪能力,有效提升了测量的可靠性和效率;HDE 物镜与 Delta Cut 技术的结合,显著减少了光学畸变和光点变形的影响,实现了超高精度的测量;双端口数据传输功能则提高了数据传输速度和重复精度,确保了数据的准确快速传输。

在应用领域,该系列产品广泛应用于电子制造、汽车制造、玻璃制造等多个行业,为各行业的生产过程控制和质量检测提供了有力支持,有效提升了产品质量和生产效率。尽管在价格方面相对较高,在中低端市场面临一定竞争,但凭借其高性能和良好口碑,在高端市场具有较强的竞争力。



7.2 未来发展展望

展望未来,随着工业自动化和智能制造的持续推进,激光位移传感器市场需求将不断增长,基恩士 LK-H/LK-G5000 系列有望迎来更广阔的发展空间。在技术发展方向上,该系列产品可能会进一步提升精度和速度,以满足不断提高的工业测量需求。随着半导体制造工艺向更高精度迈进,对激光位移传感器的精度要求也将越来越高,该系列产品可能会通过技术创新,实现更高的测量精度。智能化和数字化也是重要发展趋势,产品可能会融入更多的智能算法和数据分析功能,实现数据的自动处理和分析,为用户提供更具价值的信息。

在市场拓展方面,基恩士可能会加大市场推广力度,进一步提升产品在全球市场的份额。针对不同行业的特殊需求,开发更具针对性的解决方案,满足客户的个性化需求,从而巩固其在高端市场的地位。同时,随着技术的进步和成本的降低,产品价格可能会逐渐下降,从而拓展其在中低端市场的应用。此外,随着新兴产业的发展,如新能源汽车、人工智能硬件制造等,将为该系列产品带来新的市场机遇,基恩士有望通过不断创新和优化产品,在这些新兴领域取得突破和发展。
