高精度轴承波纹度激光多普勒测振仪技术要求与应用解析

日期: 2024-11-19
浏览次数: 125

一、引言

激光多普勒测振技术作为一种高精度、非接触式的振动测量方法,在轴承波纹度检测中展现出独特的优势。本文旨在详细阐述高精度轴承波纹度激光多普勒测振仪的技术要求、性能特点及其在轴承波纹度检测中的应用,并对比分析其与其他主流测量方式的优劣性。

二、设备概述

高精度轴承波纹度激光多普勒测振仪是一种利用激光多普勒效应对物体振动特性进行精确测量的仪器。通过测量从物体表面微小区域反射回的相干激光的多普勒频移,确定测点的振动速度,进而分析轴承波纹度。该设备具有远距离、非接触、空间分辨率高、测量时间短、响应频率宽等特点,适用于不同直径轴承波纹度的非接触式定性检测。

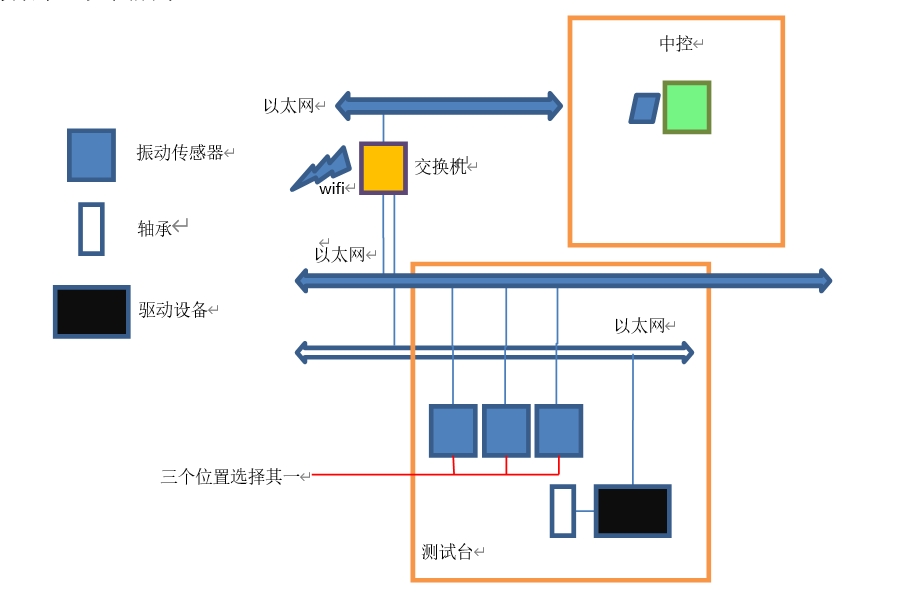

高精度轴承波纹度激光多普勒测振仪技术要求与应用解析

三、技术要求

  1. 基本配置与可扩展性

    • 设备应包含激光多普勒测振仪主机、配套镜头、电脑主机(Windows系统)、专业的配套操作和分析软件等。

    • 设备应支持电脑控制系统,方便试验操作和参数查看。

  2. 传感器性能要求

    • 景深调节:传感器应具备景深手动或自动调节功能,调节距离应大于5cm,以适应不同轴承的测试需求。

    • 测试距离与尺寸:传感器测试距离需适配现场情况,同时传感器尺寸应不大于1508030mm,以满足安装便利性和稳定性要求。

    • 宽频测试能力:传感器应具备0-50KHz频段的宽频测试能力,确保能获取样件的整体特征。

    • 调试软件:配备调试软件,确保传感器的正常工作及数据处理的准确性。

  3. 技术参数

    • 测量内容:位移、速度、加速度

    • 测量距离:0.06~40m

    • 内部采样速率:100MHz

    • 频率测量范围:DC~2.5MHz

    • 最大速度量程:Max 4.5m每s

    • 速度信号分辨率:0.005um/s-1/√Hz

    • 位移分辨率:10pm/√Hz

    • 同步触发:支持4路同步触发

    • 尺寸与重量:1005030.6mm,0.3KG

    • 防护等级与电源:IP64防护等级,12-24V DC电源,带220V交流适配器

    • 工作温度:0-50°C

    • 激光参数:激光功率2mW,安全等级CLASS І(非可见光),支持手动自动聚焦

高精度轴承波纹度激光多普勒测振仪技术要求与应用解析

四、软件功能

  1. 收光功率显示:调光过程显示,包括柱状图和眼图,便于用户实时监控激光状态。

  2. 数据处理与分析:包括频谱分析、时域分析、FFT变换等,以获取振动信号的频率、幅度、相位等参数。

  3. 数据可视化:提供丰富的数据可视化功能,如波形图、频谱图等,方便用户直观分析振动特性。

  4. 报告生成:支持生成详细的测试报告,包括测量数据、分析结果、图表等,便于用户存档和分享。

  5. 兼容性与扩展性:软件应具有良好的兼容性和扩展性,支持与其他测试设备或软件的数据交换,并支持升级和扩展功能。

五、质量及可靠性

设备在质保期内非人为损坏的情况下,应提供免费质保服务及技术支持,确保用户能够长期稳定地使用设备。

六、检验及验收

验收依据包括本技术协议书及国家标准GB/T5226.1-96《工业机械电气设备通用技术条件》,确保设备符合相关标准和规范。

七、与其他主流测量方式的优劣性对比

  1. 接触式传感器

    • 优点:成本相对较低,技术成熟。

    • 缺点:需要与被测物体直接接触,可能引入附加质量影响测量结果,且易受损。

  2. 光学三角测量法

    • 优点:非接触式测量,对物体无影响。

    • 缺点:受物体表面特性影响较大,如反光、透明度等,且测量精度受限。

  3. 激光多普勒测振仪

    • 优点:高精度、非接触式测量,空间分辨率高,测量时间短,响应频率宽,适用于复杂环境。

    • 缺点:设备成本较高,对操作人员技术要求较高。

综上所述,高精度轴承波纹度激光多普勒测振仪以其独特的优势在轴承波纹度检测中发挥着重要作用。虽然设备成本较高且对操作人员有一定要求,但其高精度、非接触式测量等特点使得其在现代工业检测中具有不可替代的地位。
