Case 光谱共聚焦

狭小位置的小部件的视觉检测

日期: 2020-08-05
浏览次数: 72

挑战

啤酒装瓶是个快速的流程,瓶子的灌装速度会高达每分钟900个。机器上的部件可能会掉入正在生产线上灌装的瓶子,例如伸缩垫圈或通风管,从而产生劣质产品。如果未能检出,则可能会将受影响的瓶子加盖、包装甚至是运输,而且还可能要召回缺陷产品。

因此需要一种可靠的检查工具,以确保没有松动的伸缩垫圈、通风管或其他机器部件掉入产品中。要找到如下解决方案很有难度:适合近距离范围,还要能承受啤酒装瓶制造线的严苛冲洗条件。

解决方案

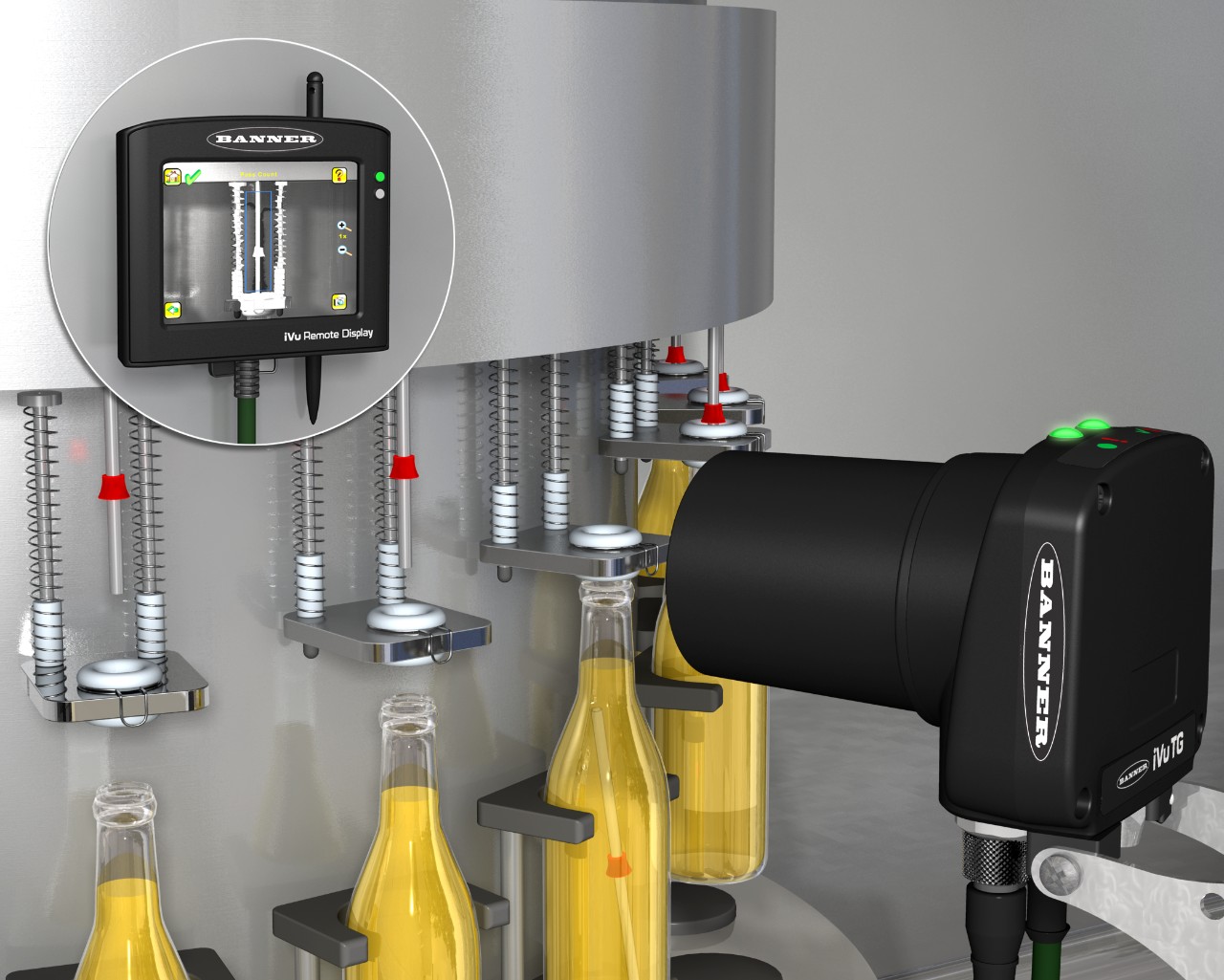

邦纳工程iVu视觉传感器配备50毫米C型安装镜头,不仅可实现可靠的视觉检查,同时还能将检测范围延伸到啤酒瓶检查区域。这样就能让传感器与目标保持足够远的距离,同时又能达到所需的分辨率,以便检测松动或缺失的通风管和伸缩垫圈。

iVu TG配置为Area传感器,可在16ms内检查伸缩垫圈和通风管是否存在及其位置。操作员可使用远程触摸屏定义相关检测区域。如果垫圈或机器部件掉到该区域下方,或者垫圈或管缺失,传感器I/O将关闭啤酒灌装机。操作员接着可以移除任何受影响的产品、解决问题,然后让灌装机恢复工作,从而将停机时间降至最低。

邦纳iVU视觉传感器配备C接口镜头,而且拥有带广视角的3.5英寸彩色LCD平板触摸屏,从而让操作员可与产品和软件交互。C接口镜头具有更好的感光性,是在此类高速啤酒瓶装应用中减少画面模糊的理想选择。无需外部PC即可完成配置、程序切换或监控功能。


狭小位置的小部件的视觉检测
