LTP150工业级宽光斑激光传感器 | ±40mm超大量程 1.2μm精度

当前位置：首页 > 产品中心 > 高速高精度激光位移

产品名称：

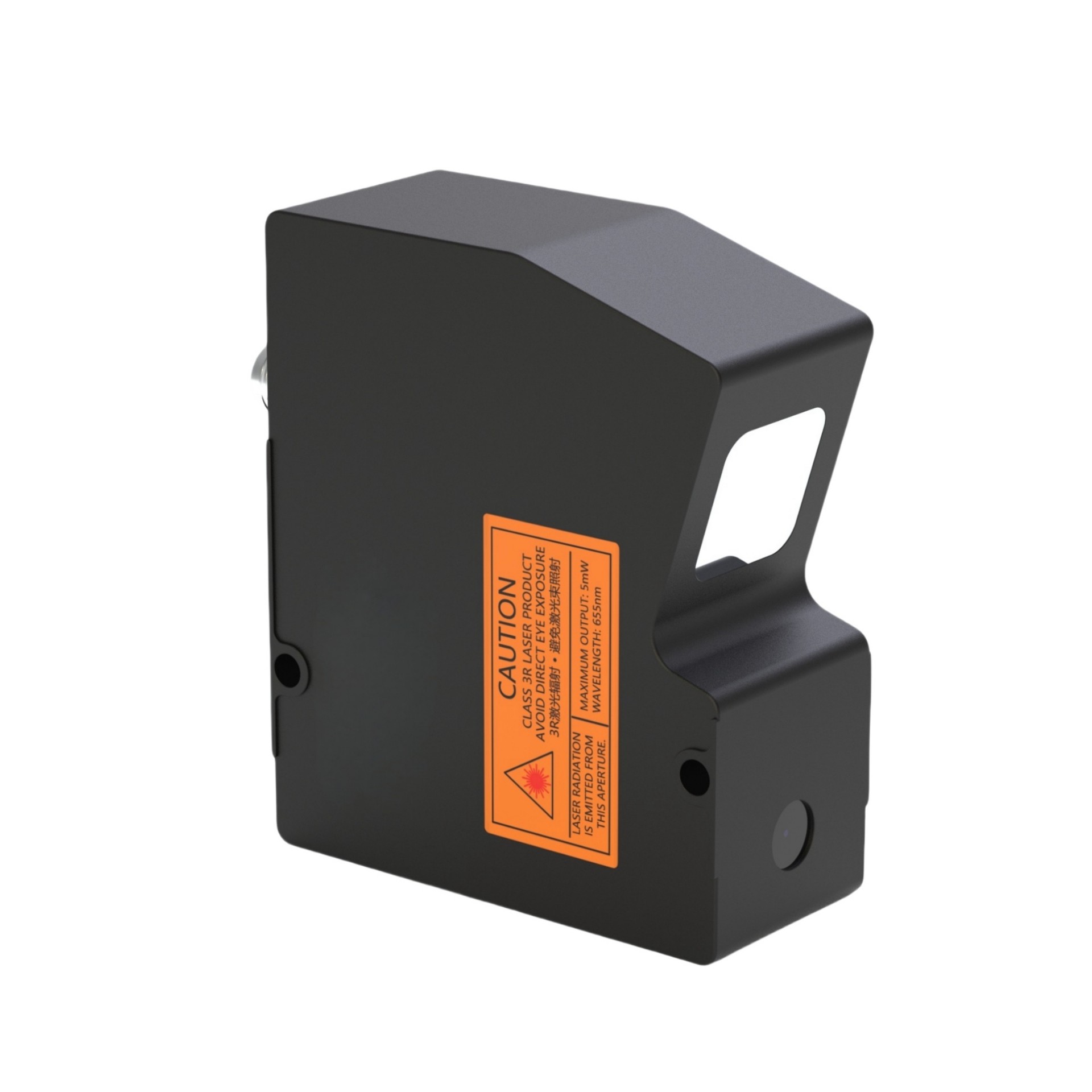

带网口通讯可连接上位机软件的高精度激光位移传感器LTP150

上市日期： 2024-09-17

参考距离：150mm

测量范围：±40mm

光斑直径：Φ120μm

静态噪声：1.2μm

线性误差：＜±16μm

重量：373.5g

Detail

细节展示

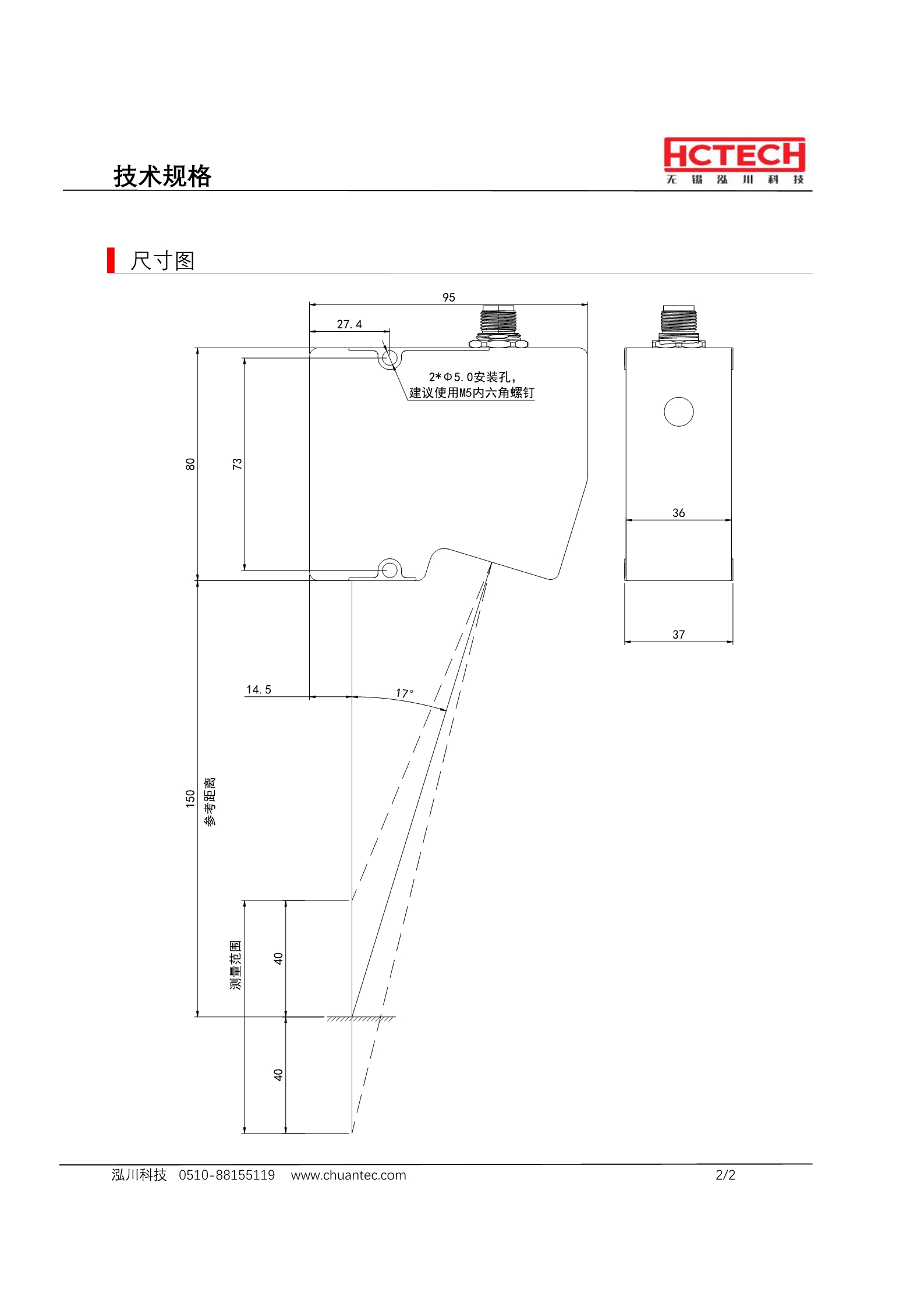

>LTP150 产品外形图--下载

>LTP系列激光位移传感器以太网系列使用手册--下载

>以太网点激光位移传感器操作指南--下载

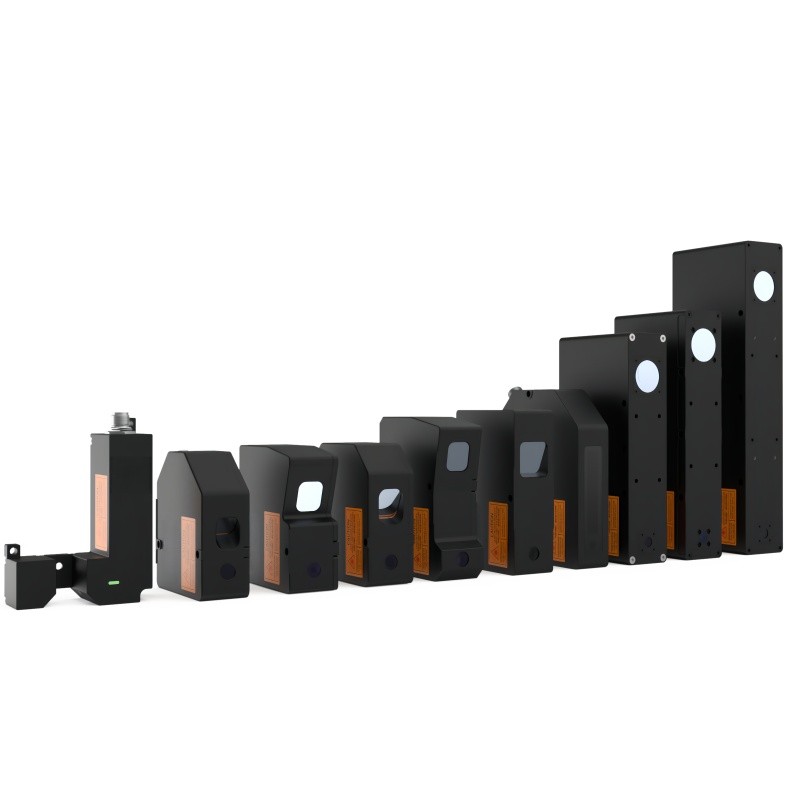

>高速高精度激光位移传感器 LTP系列--下载

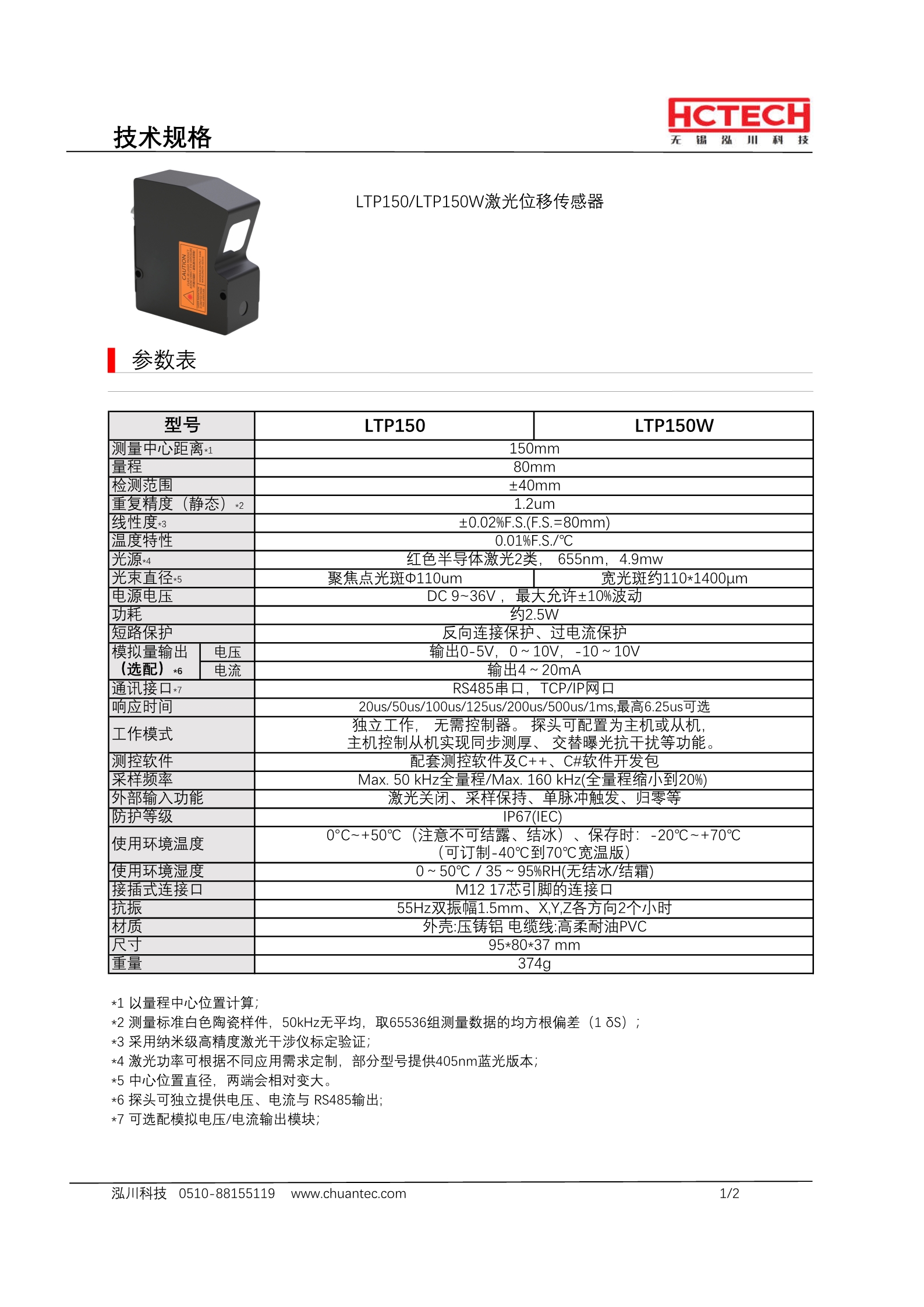

>LTP150参数表--下载

带网口通讯可连接上位机软件的高精度激光位移传感器LTP150
