产品名称：

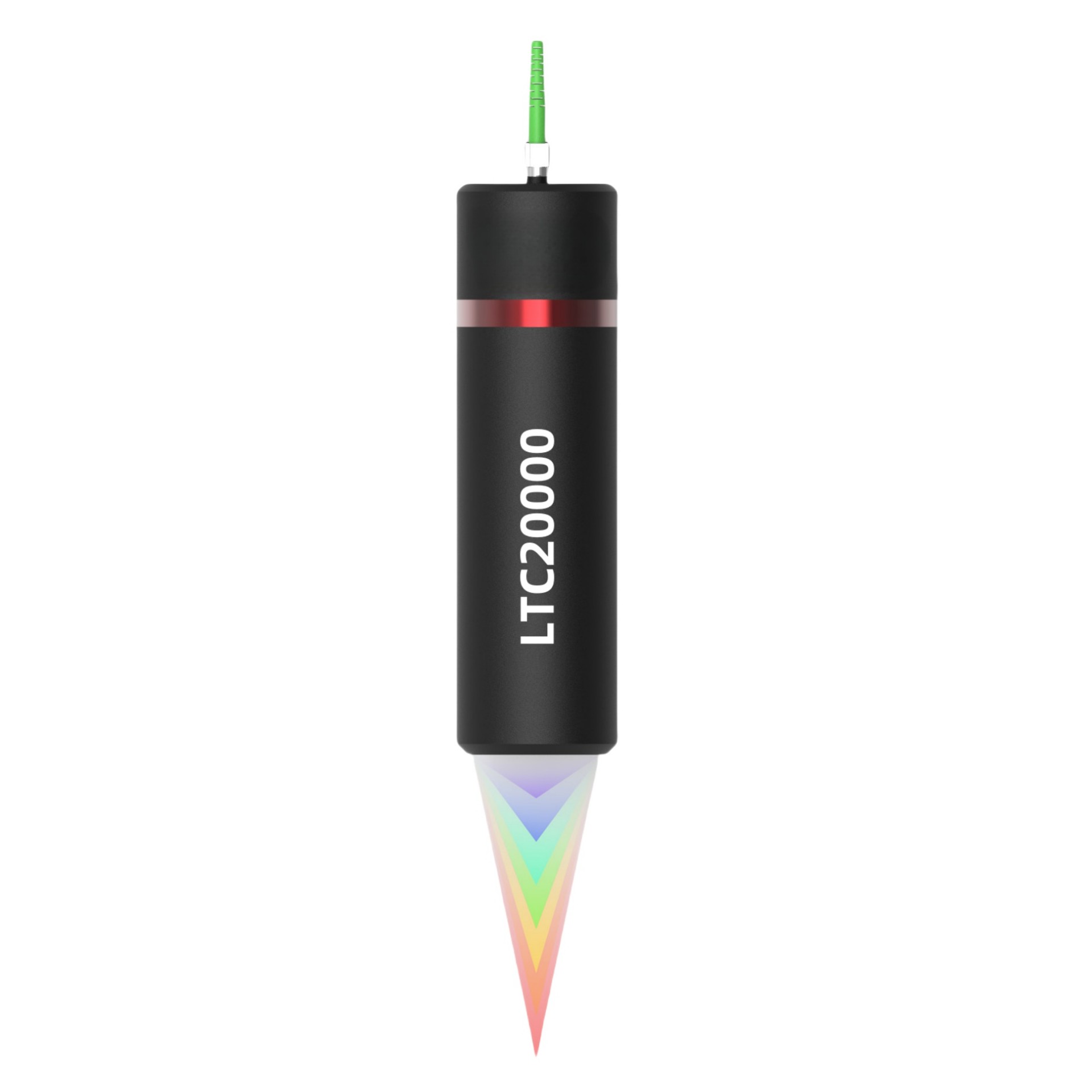

大量程光谱共焦位移探头LTC20000 测量范围55±10mm，线性误差2um

上市日期： 2024-05-20

参考距离：55mm

测量范围：±10mm

光斑直径：Φ15μm

测量角度：±15.3°

静态噪声*2：300nm

线性误差：＜±2μm

横向分辨率：7.5μm

外径*长度：φ60*211.1mm

重量：238g

最小可测厚度：5% of F.S.

温度特征：＜0.03% of F.S. /℃

防护等级：IP40

Detail

细节展示

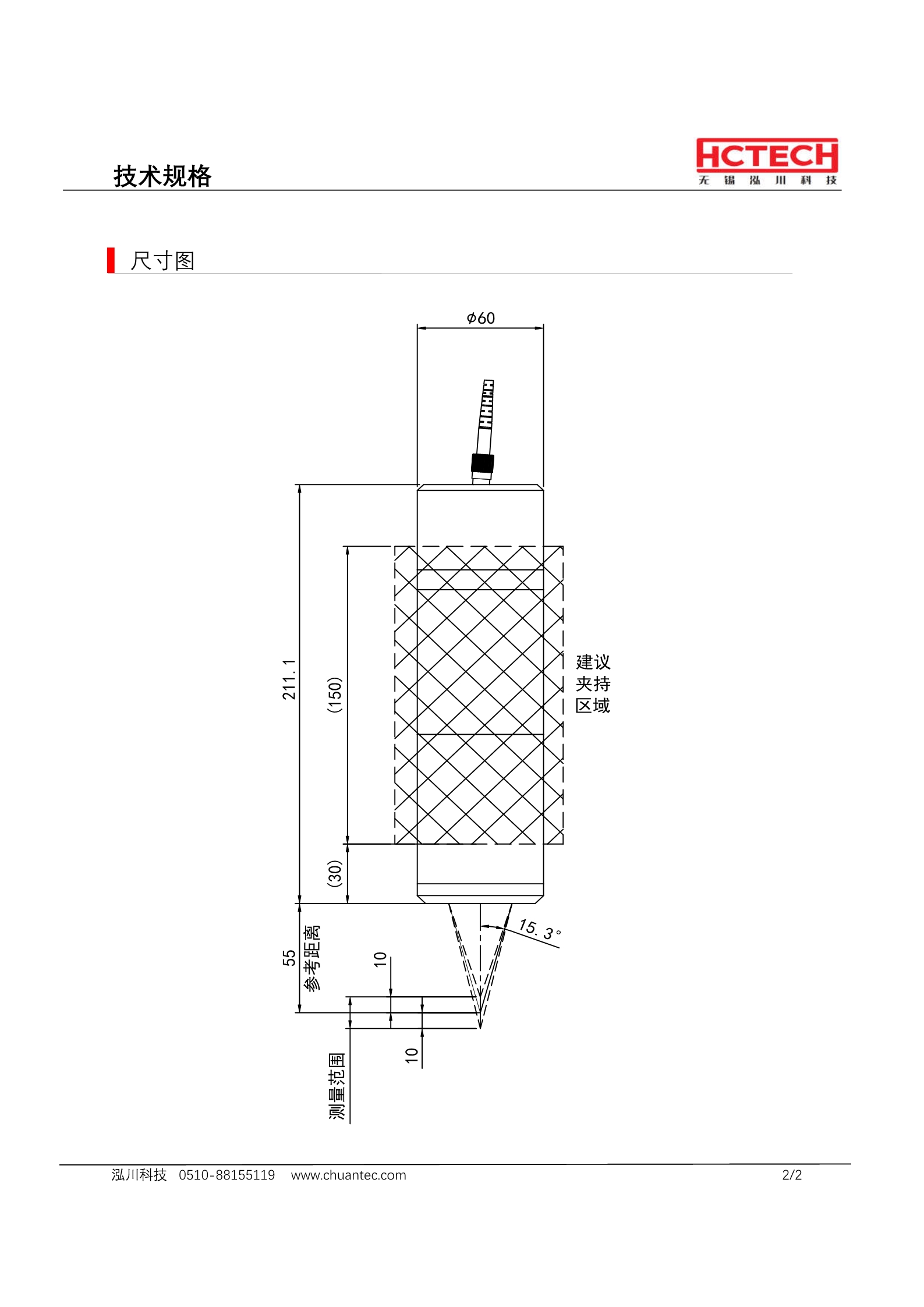

>LTC16000和LTC20000 外形图--下载

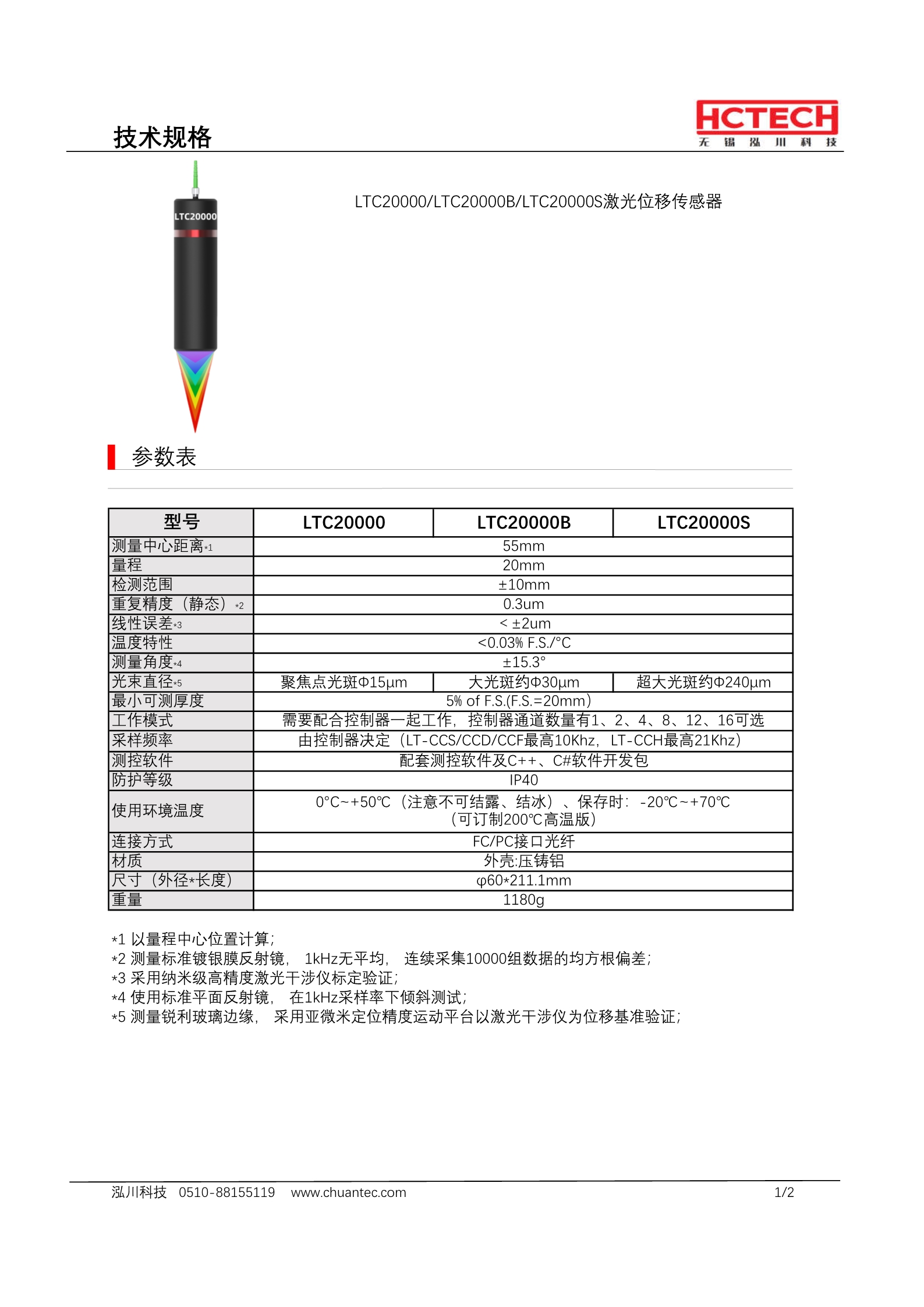

>LTC20000参数表--下载

>高级光谱共焦位移传感器LT-C系列--产品参数手册下载

大量程光谱共焦位移探头LTC20000 测量范围55±10mm，线性误差2um
