Case 白光干涉测厚

颠覆传统!泓川科技白光干涉传感器如何以纳米级精度重塑透明膜测厚标准? ——揭秘FEP+UV胶层总厚度在线检测的“终极方案”

日期: 2025-03-26
浏览次数: 159


行业困局:透明膜测厚为何成为制造升级的“卡脖子”环节?

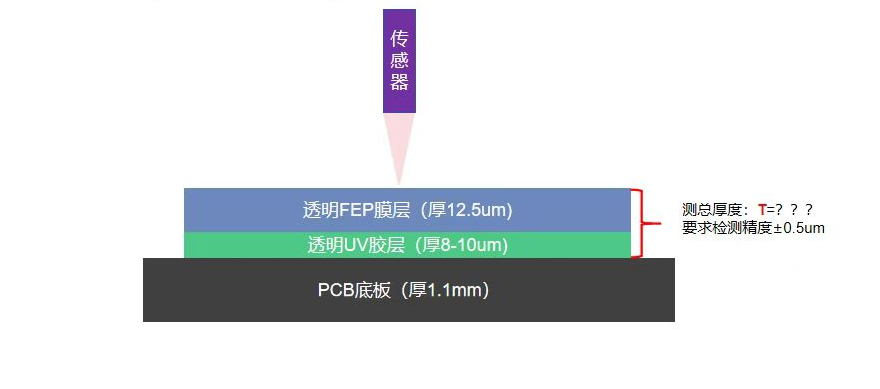

在高端光学膜、柔性电子等领域,12.5μm FEP膜8-10μm UV胶层的叠层结构是产品性能的核心保障。然而,传统检测手段却陷入三重困境:

  • 精度之殇:千分尺测量误差达±1μm,无法满足超薄叠层管控需求;

  • 效率瓶颈:接触式测量导致膜面损伤,离线抽检拖慢产线节奏;

  • 信号干扰:多层透明膜反射光叠加,光学传感器误判率超15%。

颠覆传统!泓川科技白光干涉传感器如何以纳米级精度重塑透明膜测厚标准? ——揭秘FEP+UV胶层总厚度在线检测的“终极方案”




泓川科技破局之道:三大技术革新定义行业新标杆

革新1:白光干涉光谱技术——穿透多层膜的“透视眼”

  • 原理升级:通过分析FEP(折射率1.34)与UV胶(折射率1.48)的干涉光谱相位差,直接计算总厚度(T=12.5μm+UV胶厚度);

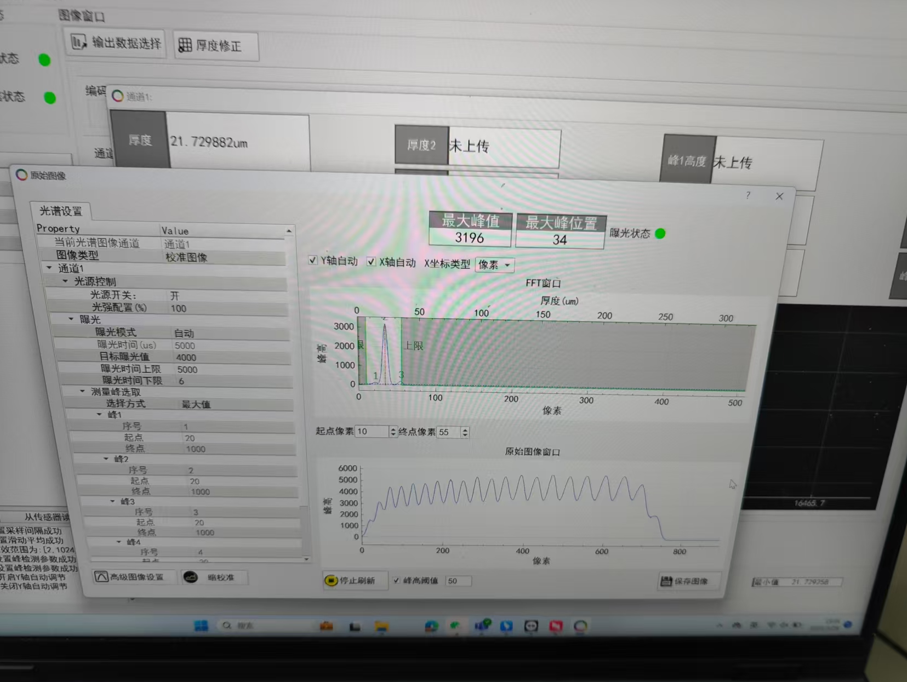

  • 性能实测:在10kHz采样下,线性精度±20nm(达头发丝直径的1/3000),重复性误差<1nm。

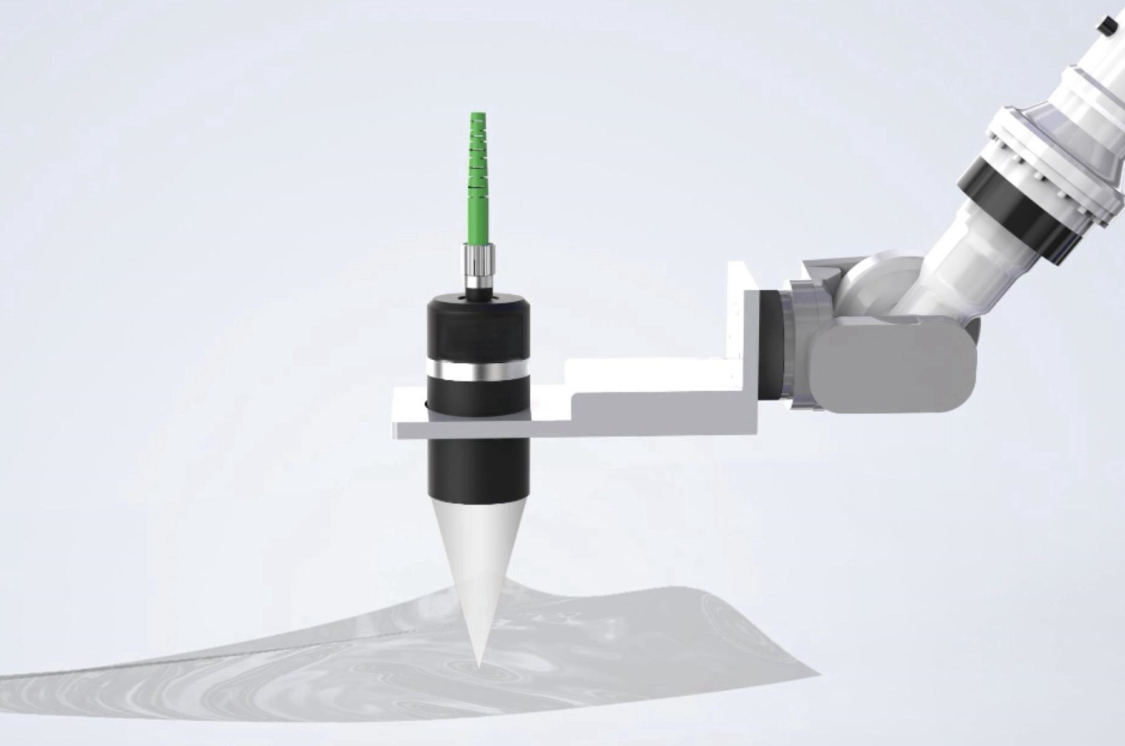

革新2:工业级智能探头——高速产线的“隐形卫士”

  • 非接触设计:5-10mm宽域工作距离,规避机械碰撞风险;

  • 抗干扰内核:弥散光斑(直径4mm)覆盖膜面微区,消除局部缺陷干扰;

  • 极速响应:10kHz采样频率适配1.5m/s产线速度,较传统激光方案提速200%。

革新3:全链路数字化——从测量到控制的“闭环革命”

  • 通过Ethernet实时传输数据至MES系统,驱动UV涂布机动态调节胶厚(调节精度±0.3μm);

  • 内置Modbus协议,0.1秒内触发机械臂精准剔除不良品。

颠覆传统!泓川科技白光干涉传感器如何以纳米级精度重塑透明膜测厚标准? ——揭秘FEP+UV胶层总厚度在线检测的“终极方案”




实战验证:某国际光学膜巨头产线改造全记录

改造前痛点

  • 产品:FEP(12.5μm±0.2μm)+ UV胶(9μm±0.5μm),总厚管控范围21.5μm±0.7μm;

  • 问题:原激光传感器日均误判超500件,年返工成本高达380万元。

泓川方案落地

  • 部署架构

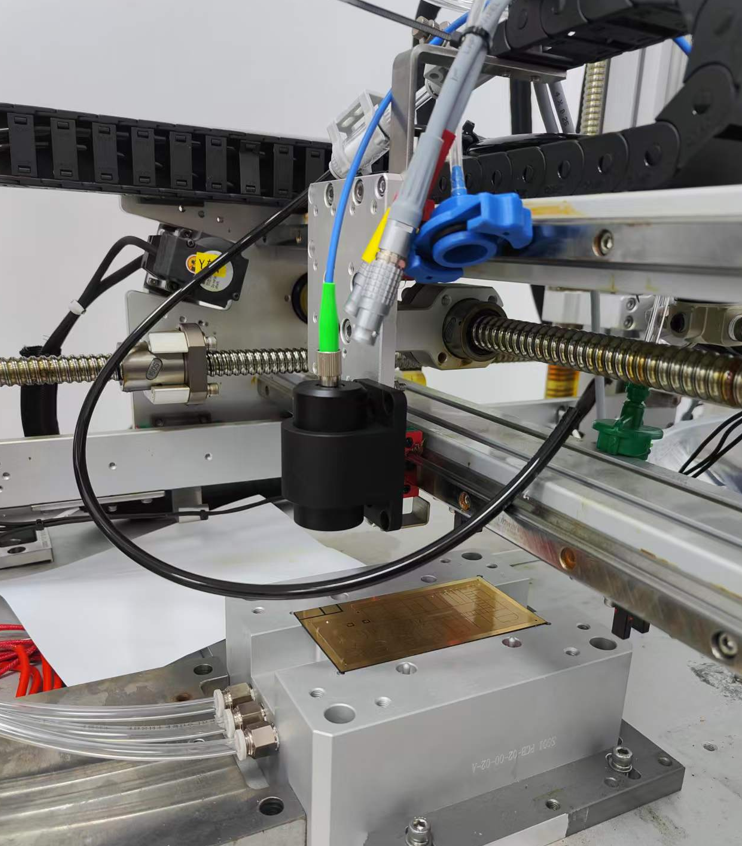

    1. 在涂布机出口安装HT-T10W探头,水平倾角≤0.5°;

    2. 配置HT-TC-100W控制器,通过RS485接口联动PLC系统;

    3. 开发定制算法,自动补偿环境温湿度波动(精度损失<0.005%)。

  • 效果对比
     精度飞跃:总厚检测误差从±0.8μm降至±0.02μm,CPK值从0.8提升至2.0;
     效率突破:实现100%在线全检,产线速度提升至1.5m/s;
     成本锐减:年维护成本从22万元降至6万元,不良品拦截率99.6%。

颠覆传统!泓川科技白光干涉传感器如何以纳米级精度重塑透明膜测厚标准? ——揭秘FEP+UV胶层总厚度在线检测的“终极方案”

颠覆传统!泓川科技白光干涉传感器如何以纳米级精度重塑透明膜测厚标准? ——揭秘FEP+UV胶层总厚度在线检测的“终极方案”




客户声音:一场由精度引发的产业变革

“泓川传感器不仅解决了测厚难题,更让我们首次实现了涂布工艺的实时闭环控制。仅3个月,产品良率就从92%跃升至98.7%!”
——某全球光学膜领军企业技术负责人




跨界赋能:纳米级测厚技术的无限可能

基于HT-T系列的模块化设计,该方案已成功拓展至:

  • 新能源领域:锂电池隔膜(4层结构,总厚≤20μm)的叠加检测;

  • 半导体封装:ABF薄膜(5-15μm)的缺陷与厚度同步监控;

  • 生物医疗:血管支架涂层(PEEK+药物层,总厚10μm±0.5μm)的精准管控。




为何选择泓川?

  • 硬核技术:16项核心专利,打破欧美企业技术垄断;

  • 场景验证:累计3000+小时极端工况测试(-30℃~85℃);

  • 服务保障:24小时远程诊断+48小时工程师现场响应。

立即开启精度革命:




以纳米之名,重新定义工业检测极限!
泓川科技——让不可见之微,成就不可撼动之质
