Case 激光位移传感器案例

利用高精度激光位移传感器测量被测工件表面的平整度倾斜度

日期: 2023-10-11
浏览次数: 10

近年来,随着制造业的发展,对工件表面平整度和倾斜度的要求越来越高。为了实现对工件表面质量的准确评估,我们可以采用高精度激光位移传感器进行测量。下面将介绍一个基于激光位移传感器的测量方法,并解释其原理和应用领域。


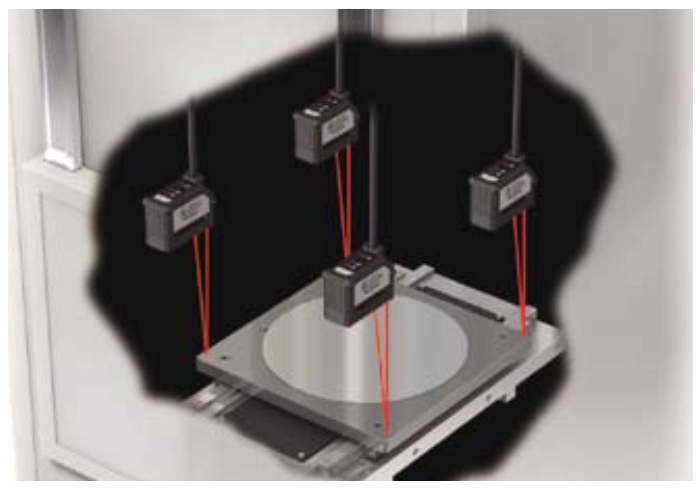

首先,我们需要准备3到5只高精度激光位移传感器,并将它们分别打在待测表面上。在开始测量之前,我们需要使用一个非常标准的平面来进行校准,并对所有传感器的位置进行归零。这样可以确保在测量过程中得到准确可靠的数据。

利用高精度激光位移传感器测量被测工件表面的平整度倾斜度


接下来,我们将被测工件放置在需要测量的表面上。如果表面存在倾斜,每个传感器所显示的数字将有一定的差距。我们可以通过微机软件读取这些差距的数值,并进行进一步处理,从而计算出倾斜度、平整度等参数。需要注意的是,选择3到5个传感器的原因是,三个传感器可以确定一个平面上的三个点,这样可以降低成本。如果要求更高的精度,建议选择五个传感器进行多点测量。


同时,我们对传感器的同步性要求非常高。首先,传感器的采样速度应达到一个较高的标准,最好在5k以上。这样可以确保在读取传感器测量数据后,对待测表面进行实时调整。实时性对于调整效果至关重要,否则调整效果可能会不理想。


高精度激光位移传感器广泛应用于许多行业。以下是一些常见的应用领域:


1. 制造业:在机械加工、汽车制造等行业中,通过测量工件表面的平整度和倾斜度,可以评估工件质量,优化生产过程,并提高产品的精度和性能。


2. 建筑工程:在土木工程和建筑结构中,利用激光位移传感器测量地基的平整度和倾斜度,可以确保建筑物的稳定性和安全性,并指导施工过程中的调整和改进。


3. 航空航天:在航空航天领域,激光位移传感器被用于检测飞机表面的平整度和倾斜度,以确保飞机在飞行过程中的稳定性和 aeroplane 的安全性。


4. 光学制造:在光学元件的制造过程中,通过测量元件表面的平整度和倾斜度,可以确保光学系统的精度和性能,并提高光学设备的质量和可靠性。

利用高精度激光位移传感器测量被测工件表面的平整度倾斜度

综上所述,利用高精度激光位移传感器测量被测工件表面的平整度和倾斜度是一种有效的方法。通过合理选择传感器数量并确保传感器的同步性,可以获得准确可靠的测量数据,并在众多行业中得到广泛应用。
