机器视觉检测车门板上的胶条

日期: 2020-08-05
浏览次数: 45

挑战

在车门组装过程中,会沿外板外沿涂重型胶粘剂。然后通过压机将外板和内板压合在一起。如果在任何区域涂胶的粘剂量不足,门板将无法正确粘合。而如果涂胶过量,则可能会胀破接缝,需要清理,并且可能与相邻组件接触。

解决方案

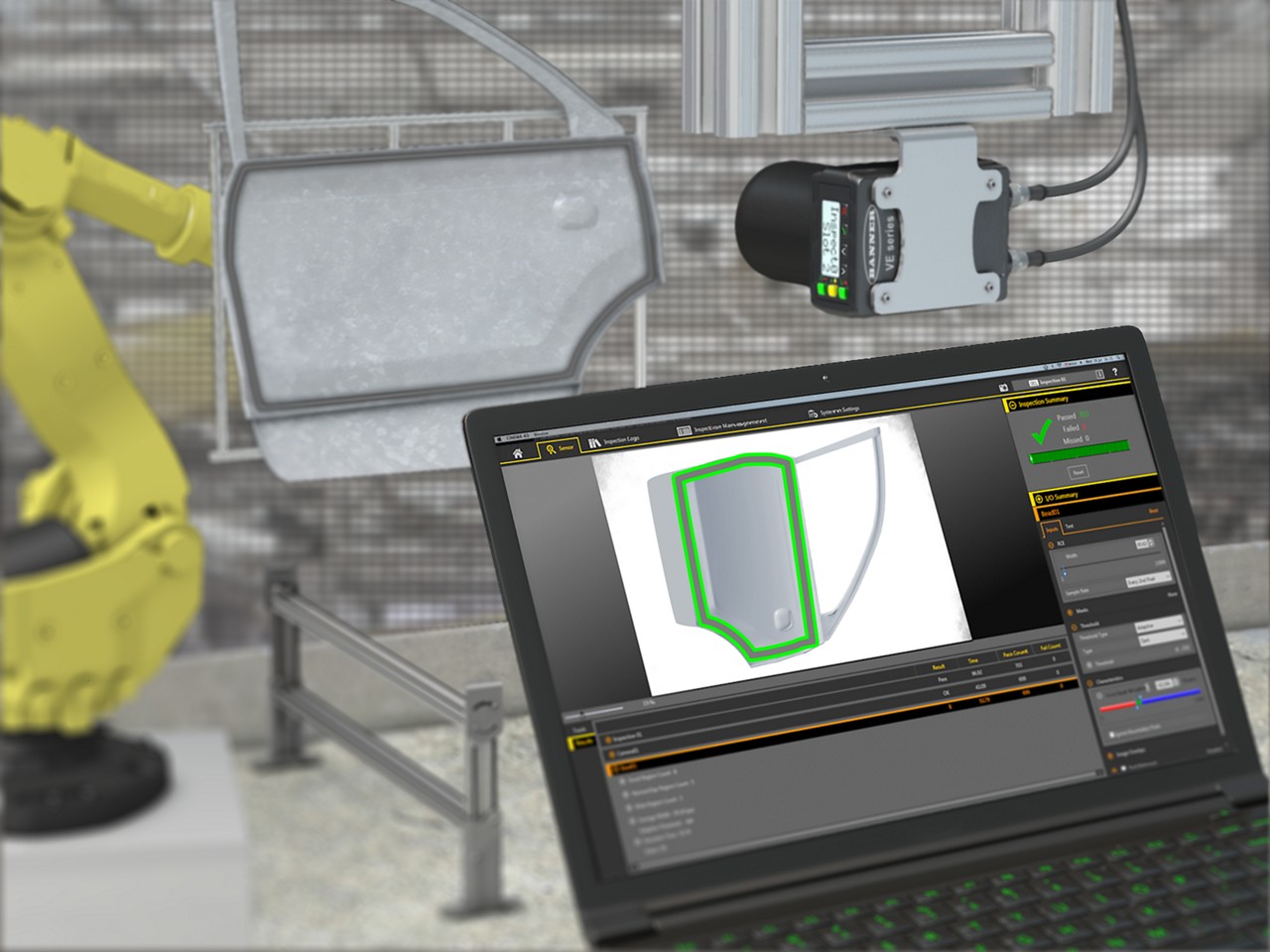

VE系列智能相机,使用涂胶工具,它可以检测每个门板有无胶条以及胶条的连续性。这个相机具有宽视野和2 MP成像原件,即便是涂胶的量存在细微的不一致,它也能够检测出来。

邦纳Vision Manager软件简化了设置和管理。这个免费的图像处理软件为操作员提供了强大的检测工具,通过检测区域的图形显示,可以方便地访问实时检测数据和直观的用户界面。软件仿真器可用于对应用程序进行脱机开发和故障排除。

图形用户界面允许操作员查看每项检测,识别和诊断应用程序问题。通过检测的涂胶轨迹显示为绿色。过宽的涂胶的轨迹显示为蓝色,而过窄的轨迹则显示为红色。操作员可以使用不停机调试功能在传感器运行时更新检测,从而减少与停机和重新启动检测相关的停机时间和麻烦。

这种相机持Ethernet/IP、Modbus TCP和PROFINET工业以太网协议,方便与现有工厂设备集成。它有坚固的金属外壳提供保护,配有带硼硅酸盐玻璃窗的选配镜头盖,能够进一步防范区域危险。


机器视觉检测车门板上的胶条
