73

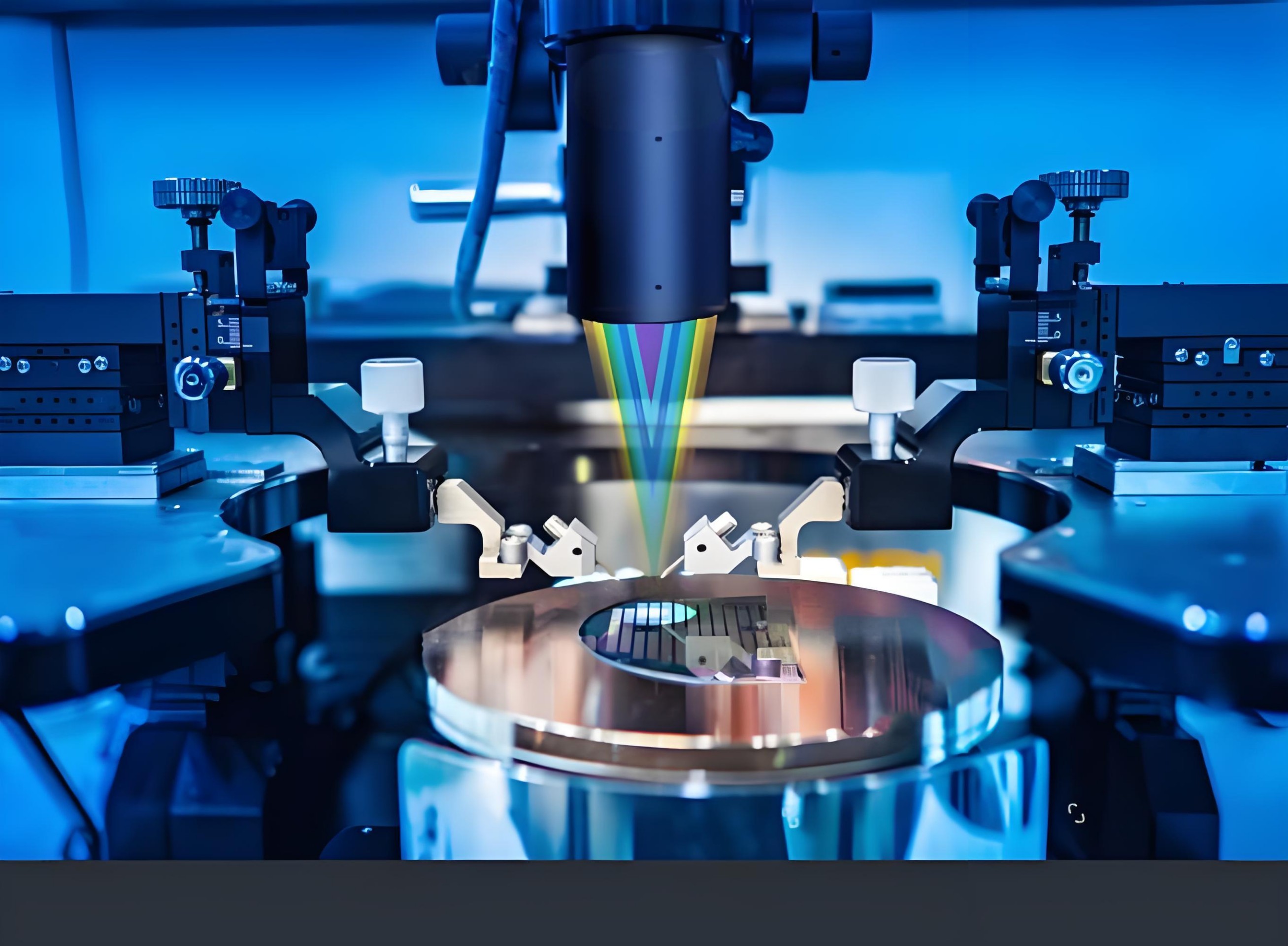

光谱共焦传感器在激光隐切技术（激光隐形切割）晶圆切割中发挥了哪些作用？

2023 - 09 - 25

由于半导体生产工艺的复杂性和精密性，对晶圆切割的技术要求极高，传统的机械切割方式已经无法满足现代电子行业的需求。在这种情况下，光谱共焦位移传感器配合激光隐切技术（激光隐形切割）在晶圆切割中发挥了重要作用。以下将详细介绍这种新型高效切割技术的应用案例及其优势。原理：利用小功率的激光被光谱共焦位移传感器设定的预定路径所导，聚焦在直径只有100多纳米的光斑上，形成巨大的局部能量，然后根据这个能量将晶圆切割开。光谱共焦位移传感器在切割过程中实时检测切口深度和位置，确保切口的深广和位置的精确性。激光隐切与光谱共焦位移传感器结合的应用案例：以某种先进的半导体制程为例，晶圆经过深刻蚀、清洗、扩散等步骤后，需要进行精确切割。在这个过程中，首先，工程师根据需要的切割图案在软件上设定好切割路径，然后切割机通过光谱共焦位移传感器引导激光按照预定的路径且此过程工程师可以实时观察和测量切口深度和位置。优点：这种技术最大的优势就是它能够实现超微细切割，避免了大功率激光对芯片可能会带来的影响。另外，因为切割的深度和位置可以实时调控，这法也非常具有灵活性。同时，由于使用光谱共焦位移传感器精确控制切割的深度和位置，所以切割出来的晶圆表面平整，质量更好。总的来看，光谱共焦位移传感器配合激光隐切在晶圆切割中的应用，不仅提升了生产效率，减少了废品率，而且大幅度提升了产品质量，对于当前和未来的半导体行业都将是一个革新的技...
74

非接触式激光传感器在生产线上的应用有哪些优势？

2024 - 03 - 05

非接触式激光位移传感器在生产线上的应用具有多方面的优势，下面将从精度、速度、可靠性、灵活性和安全性等方面进行逐一分析，并通过具体的应用场景来说明其应用价值。同时，还会与传统的接触式传感器进行比较，以突显非接触式激光位移传感器的独特优势。精度：非接触式激光位移传感器采用激光三角测量法，具有极高的测量精度。例如，在半导体制造过程中，需要精确控制薄膜的厚度，非接触式激光位移传感器可以实现微米级的测量精度，从而确保产品质量。相比之下，传统接触式传感器可能会因为接触力度的不同而影响测量精度。速度：非接触式激光位移传感器具有快速响应的特点，可以在生产线上实现高速测量。例如，在包装机械中，需要实时监测包装材料的位置和速度，非接触式激光位移传感器可以迅速捕捉到这些变化，从而确保包装过程的顺利进行。而传统接触式传感器可能会因为接触摩擦等因素而影响测量速度。可靠性：非接触式激光位移传感器无需与目标物体直接接触，因此可以避免因摩擦、磨损等因素导致的传感器损坏。此外，非接触式传感器还具有较好的抗干扰能力，可以在恶劣的生产环境中稳定工作。相比之下，传统接触式传感器更容易受到环境因素的影响而出现故障。灵活性：非接触式激光位移传感器可以适应不同的测量需求，通过调整激光发射角度、接收透镜焦距等参数，可以实现不同距离、不同角度的测量。此外，非接触式传感器还可以与计算机、PLC等设备进行连接，实现自动化控制和数据处理...
75

泓川科技 LTM3-030/LTM3-030W 国产激光位移传感器替代进口基恩士 IL-S025 的技术可行性研究

2025 - 03 - 27

1. 引言在工业自动化领域，激光位移传感器是实现高精度非接触测量的核心器件。基恩士 IL-S025 作为市场主流产品，以其 1μm 重复精度和稳定性能著称。然而，随着国产传感器技术的突破，泓川科技 LTM3-030/LTM3-030W 型号凭借更高的性能参数和经济性，为用户提供了新的选择。本文将从技术参数、性能表现、应用场景等方面，深入对比分析两者的替代可行性。 2. 核心技术参数对比参数基恩士 IL-S025泓川科技 LTM3-030/LTM3-030W对比结论重复精度1μm0.25μm（LTM3-030）/ 0.25μm（LTM3-030W）LTM3 系列更优（4 倍精度提升）线性误差±0.075% F.S.（±5mm 范围）LTM3-030W 更优（接近 IL-S025）测量范围±5mm（参考距离 25mm）±5mm（参考距离 30mm）等效采样频率3kHz（采样周期 0.33ms）10kHzLTM3 系列更优（3倍速度提升）光斑尺寸25×1200μm（线性光斑）Φ35μm（M3-030）/ Φ35×400μm（M3-030W）LTM3 系列光斑更小（点光斑更聚焦）光源类型660nm 激光（Class 2）655nm 激光（Class 2）等效接口配置需外接放大器单元（支持 EtherNet/IP 等）...
76

一场关于基恩士光谱共焦传感器：原理、特性与应用的深度全面剖析好文(下）

2025 - 01 - 14

四、与其他品牌光谱共焦传感器对比4.1 性能差异对比4.1.1 精度、稳定性等核心指标对比在精度方面，基恩士光谱共焦传感器展现出卓越的性能。以其超高精度型CL - L(P)015为例，直线性误差可达±0.49µm，这一精度在众多测量任务中都能实现极为精确的测量。相比之下，德国某知名品牌的同类型传感器，其精度虽也能达到较高水平，但在一些对精度要求极高的应用场景中，仍稍逊于基恩士。在测量高精度光学镜片的曲率时，基恩士传感器能够更精确地测量出镜片的微小曲率变化，确保镜片的光学性能符合严格标准。在稳定性上，基恩士光谱共焦传感器同样表现出色。其采用了先进的光学设计和稳定的机械结构，能够有效减少因环境因素和机械振动对测量结果的影响。即使在生产车间等振动较大的环境中，也能保持稳定的测量输出。而法国某品牌的传感器，在稳定性方面则存在一定的不足。在受到轻微振动时，测量结果可能会出现波动，影响测量的准确性和可靠性。在精密机械加工过程中，法国品牌的传感器可能会因为机床的振动而导致测量数据不稳定，需要频繁进行校准和调整，而基恩士传感器则能保持稳定的测量，为生产过程提供可靠的数据支持。响应速度也是衡量光谱共焦传感器性能的重要指标。基恩士光谱共焦传感器在这方面具备快速响应的优势，能够快速捕捉被测物体的位置变化。在对高速运动的物体进行测量时，能够及时反馈物体的位置信息，确保测量的实时性。相比...
77

激光位移传感器再高温或者低温环境，真空耐腐蚀环境下如何工作

2022 - 12 - 03

无论是半导体加工过程中还是锂电池制造过程中总是伴随着腐蚀，高温振动等恶劣环境，为了保证生产的高效稳定，无锡泓川科技推出了多种具有不同钢铁不锈钢金属外壳的激光位移传感器，具有高防护性，可以从容的面对各种复杂的环境。在生产过程中总是在恶劣的环境中进行。在当今的环境中，自动化解决方案有时会暴露在非常困难的生产条件下。而且还必须具有可靠的功能，这对传感器技术来说是一个挑战。无锡泓川科技有限公司广泛的测试程序，确保了我们的激光位移传感器能够承受恶劣的环境要求。例如在电子行业中电子产品在我们日常生活中扮演着重要的角色。无论是在电动巴士和汽车的电池中，还是在太阳能发电模块中。自动化生产在电子工业的许多领域都是非常复杂的。真空和高温环境是随处可见的。使用的化学物质具有腐蚀性。这不仅影响生产条件和机器在许多应用领域，传感器解决方案也面临着新的挑战。那么能满足这些挑战的出色的激光位移传感器是什么样的呢？在某些情况他必须能抗抵抗至少70度到100度的高温。或者他必须能承受真空环境并且具有腐蚀性，化学物质的过程中也能抗拒。他应该有特别耐用的材料制成如不锈钢甚至特氟龙材料。无锡泓川科技有限公司提供范围广泛的激光位移传感器和激光位移传感器技术，尤其适用于恶劣环境。
78

论激光测距传感器在锂电池生产中的应用

2024 - 01 - 21

摘要：本文将详细阐述高精度激光测距传感器在锂电池极片厚度测量中的应用情况。我们使用的激光测距传感器能够准确测量涂层厚度在1-10μm之间的极片，而且其精度能达到0.15μm。并且，通过特殊的同步计算过程和测厚技术，我们成功解决了由于极片在制造过程中的起伏变动带来的测量误差。我们的传感器还具有定制化的宽光斑特性，能够应对涂层厚度不均匀的情况，从而得到极片全表面的平均值。1. 导言锂电池在移动设备、电动汽车等领域的应用日益广泛，其中极片的涂层厚度对电池性能影响显著。传统的接触式和机械式测量方法经常无法满足需求，而我们的高精度激光测距传感器正好拥有非接触测量和高精度测量的优势。2. 测量系统与技术我们使用的是一种高精度激光测距传感器，它可以准确测量出微米级别的厚度，并且精度能够达到0.15μm。我们通过使用专业的同步运算程序和射测厚技术，成功地解决了由于极片在制造过程中的起伏变动带来的测量误差问题。此外，该传感器还具有定制化的宽光斑特性，能够应对涂层厚度不均匀的情况，从而得到极片全表面的平均值。3. 实验结果与效果分析多次实验结果证明，我们使用的激光测距传感器在锂电池极片厚度测量中展现出了可靠性和准确性。实验结果显示，该传感器能够稳定地测量出微米级别的涂层厚度。通过专业的同步运算程序和射测厚技术，我们成功地解决了测量误差问题。定制化的宽光斑特性使得传感器可以应对涂层厚度不均匀的情况，从而...
79

无锡泓川科技PD50激光位移传感器：中空同轴+50mm长距测量，0.05μm精度开启工业检测新维度

2025 - 04 - 07

在大型工件检测、锂电池极片测厚、航空航天等高精度长距测量场景中，传感器需兼具大范围扫描能力与微米级精度，同时解决多设备空间协同难题。无锡泓川科技LTPD50激光位移传感器创新采用中空分体式结构设计，以50mm超长参考距离、0.05μm重复精度及进口半价成本，突破进口设备在长距高精度领域的垄断，为工业用户提供“远距精准测量+多设备同轴集成”的国产化标杆方案。核心优势：中空架构+超长量程，重构工业检测边界中空同轴设计，赋能多设备协同φ25mm贯通孔：传感器主体中空，支持工业相机、激光打标头等外设直接穿过，实现测量点与操作中心零偏差同轴，解决传统长距传感器体积大、遮挡视野的痛点。超薄机身：紧凑型设计（74205110mm），适配机器人导轨、自动化产线等空间受限场景，安装灵活性提升60%。长距高精度，性能对标进口50mm参考距离±0.8mm量程：覆盖锂电池极片、金属板材等大尺寸工件的高精度厚度检测需求，减少传感器移动频次。0.05μm重复精度：媲美基恩士LK-G系列，线性误差**成本颠覆：售价仅为进口同类产品的40%~50%，且无需外置控制器，综合成本降低70%。硬核参数：长距测量的性能标杆参数LTPD50（无锡泓川）进口竞品（如基恩士LK-G500）参考距离50mm50mm测量范围±0.8mm±0.5mm重复精度0.05μm（无平均）0.1μm采样频率160...
80

如何利用光谱共焦传感器来检测薄膜生产中的薄厚偏差？

2023 - 09 - 25

在高精度的生产工序中，薄膜偏差是一项极为重要的控制指标。由于微观材料结构的敏感性，稍有偏差就可能会导致产品的细微变形，从而引发性能下降、使用寿命缩短等一系列问题。因此，对薄膜偏差的精确检测与实时调控具有至关重要的意义。对于这样的需求，光谱共焦位移传感器便能发挥出它重要的作用。通过实现对薄膜厚度的非接触式实时监视，它可以有效地预防或及时地调整可能发生的偏差，提高生产过程中的精准度和稳定性。原理上，光谱共焦位移传感器利用光源通过物体后的干涉进行测量，借助高精度的光学系统和高灵敏的光电检测设备，最终得出偏差情况。另一方面，光谱共焦位移传感器具有小型化的优势。它采用集成设计，尺寸小巧，可以安装在设备内的有限空间中，且不会影响主机性能。这大大扩展了其使用场景，让即使是较为狭小的环境也能实现精确的监控。总结来说，光谱共焦位移传感器代表着未来高精密度生产领域的主流趋。其不仅具备高精度、快反应、难以受到环境干扰等优点，还由于其小型化、适用于狭窄环境等特性，使其逐渐被更多的高科技领域所接受和采纳。

Popular Tags

热搜词

本周热门搜索：

激光位移传感器

激光测距传感器

光谱共焦位移传感器

激光测振动传感器

Message 最新动态

半导体行业测量与检测现状--白皮书（1） 2026 - 07 - 24 1 行业概述半导体 “量检测” 一般指半导体制造过程中的测量与检测（Metrology & Inspection），涵盖对晶圆和芯片进行尺寸测量、缺陷检测、测试分析等环节。这类设备通过精密仪器和软件，在晶圆制造从光刻到封装的各阶段对关键参数和缺陷进行检测，把控产品良率。由于半导体元件的微缩和复杂化，量测与检测成为保障产品性能和良率的核心环节，被视为芯片制造的“质量保障”命脉。这些设备广泛应用于硅晶圆制造线的各步骤，以及封装测试、印刷电路板检测等领域，确保从晶圆到成品的每一阶段满足严格的技术规范。例如，在晶圆制造中，自动检测系统可识别光刻中的缺陷、量测线宽和膜厚，在封装中 AOI 和 X 射线检测设备可发现封装内部的焊点空洞等缺陷。半导体 “量检测” 存在诸多难点，主要体现在检测精度要求高、检测速度与效率的平衡、缺陷检测难度大等方面。这些技术难点直接推高了行业准入门槛，促使企业加大研发投入，同时也推动了检测设备向智能化、自动化方向发展。高效精准的检测技术已成为提升产品良率、降低生产成本的关键，正在重塑半导体行业的市场竞争格局。市场规模及发展随着半导体行业的持续增长，对检测设备的需求也稳步上升。据统计，2021 年全球半导体量测与检测设备市场规模约为 73 亿美元，预计 2031 年将增长至 133 亿美元，年复合增长率约 6.2%。...

LTP 系列激光位移传感器全国产化之路 —— 从技术依赖到自主可控的心路历程 2026 - 04 - 12 作为一名深耕精密传感行业十余年的从业者，我全程参与了泓川科技 LTP 系列高速高精度激光三角位移传感器的全国产化攻坚。这段从 “全盘进口” 到 “100% 自主可控” 的历程，不仅是一款产品的突围，更是中国高端工业传感器打破封锁、实现自立自强的真实缩影。当前，中国已是全球最大的制造业基地与工业传感器消费市场，智能制造、半导体、锂电、汽车电子等领域对纳米级位移测量的需求呈爆发式增长。而激光三角位移传感器作为精密测控的 “核心标尺”，长期被欧美日品牌垄断 —— 高端型号依赖进口核心器件，不仅采购成本高出 30%-50%，交期动辄 3-6 个月，更面临供应链断供、技术卡脖子的致命风险。在国产替代成为国家战略、产业链安全重于一切的今天，高端传感器的全国产化，早已不是选择题，而是关乎制造业根基的必答题。LTP 系列的国产化之路，正是在这样的时代背景下，一群中国传感人用坚守与突破，写下的硬核答卷。一、初心与觉醒：从 “拿来主义” 到 “必须自主” 的心路转折回望 LTP 系列的起点，我们和国内绝大多数同行一样，深陷核心部件全面依赖进口的困境。早年做激光位移传感器，我们奉行 “集成路线”：激光器选日本某品牌的 655nm 半导体激光管，光学镜头采购德国高精度玻璃透镜，信号处理芯片用美国 TI 的高精度 ADC，就连光电探测器、滤波片也全部依赖进口。这套方案成熟稳定，但代价沉重：核心部件被供应商卡...

蓝光光源激光位移传感器：优势、原理与特殊场景解决方案 —— 泓川科技 LTP 系列 405nm 定制... 2025 - 10 - 21 在工业精密测量中，传统红光激光位移传感器常受高反射、半透明、高温红热等特殊场景限制，而蓝光光源（405nm 波长）凭借独特物理特性实现突破。以下通过 “一问一答” 形式，详解蓝光传感器的优势、原理构造，并结合泓川科技 LTP 系列定制方案，看其如何解决特殊环境测量难题。1. 蓝光光源激光位移传感器相比传统红光，核心优势是什么？蓝光传感器的核心优势源于 405nm 波长的物理特性，相比传统 655nm 左右的红光，主要体现在三方面：更高横向分辨率：根据瑞利判据，光学分辨率与波长成反比。蓝光波长仅为红光的 62%（405nm/655nm≈0.62），相同光学系统下横向分辨率可提升约 38%，能形成更小光斑（如泓川 LTP025 蓝光版光斑最小达 Φ18μm），适配芯片针脚、晶圆等微米级结构测量。更强信号稳定性：蓝光单光子能量达 3.06eV，远高于红光的 2.05eV。在低反射率材料（如橡胶、有机涂层）表面，能激发出更强散射信号；同时穿透性更低，仅在材料表层作用，避免内部折射干扰，适合表面精准测量。更优抗干扰能力：蓝光波段与红热辐射（500nm 以上）、户外强光（可见光为主）重叠度低，搭配专用滤光片后，可有效隔绝高温物体自发光、阳光直射等干扰，这是红光难以实现的。2. 蓝光激光位移传感器的原理构造是怎样的？为何能实现高精度测量？蓝光传感器的高精度的核心是 “光学设计 + 信号处理 + ...

查看更多》
