产品名称：

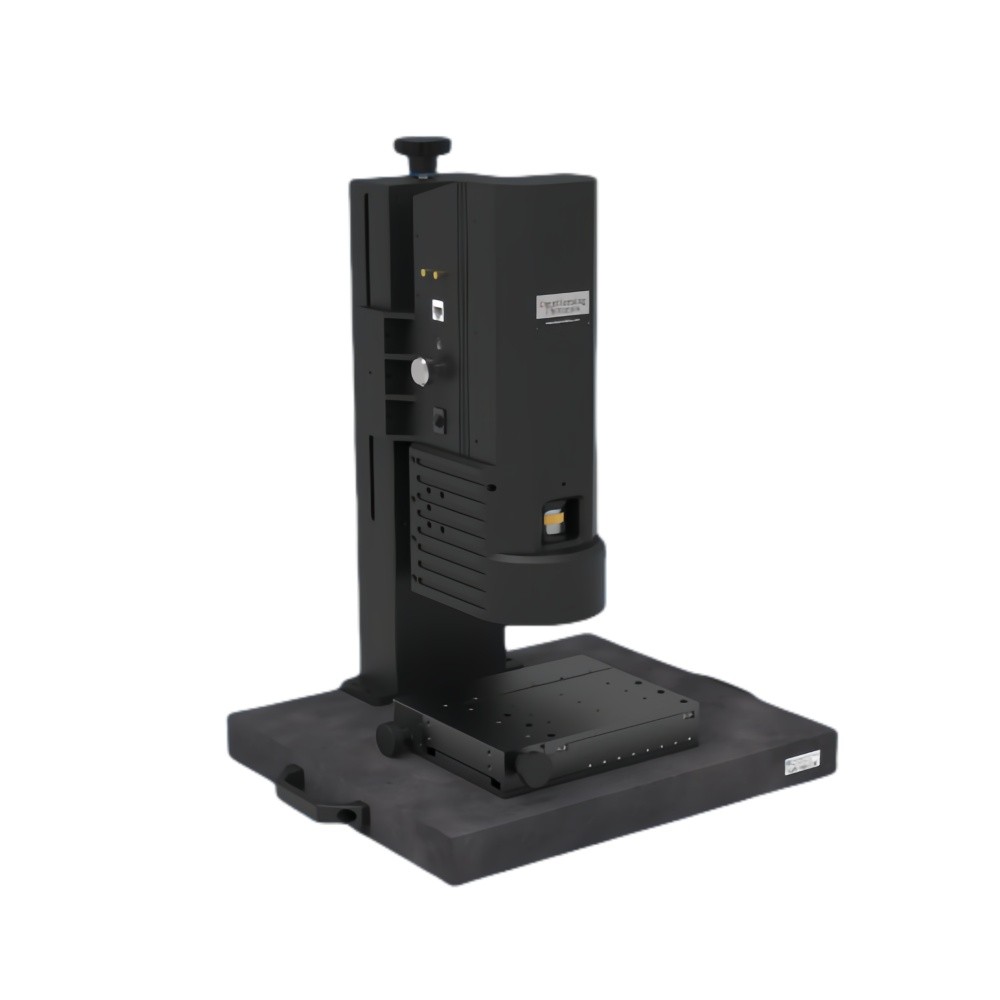

显微激光测振仪
上市日期： 2022-10-27

一款结合激光测振传感器和数字显微镜的一体化测量系统，

可广泛使用在微结构的振动特性测量领域中，如显微材料测试、半导体领域测试和微机电测试。

产品优势：

• 影像指示测量位置

 • 光学变焦、数字变焦，最大放大倍数450倍

 • 1310nm 测量光+ 655nm 红光指示

 • 测量光斑大小 <100um

 • X/Y/Z 三维调节能力

 • 振动检测分辨率 ≤1nm

 • DC~2.5MHz 测量范围

 • 支持同步触发测量

 • 最大振动量测量能力 20m/s
Detail
细节展示
>显微激光多普勒测振仪--下载
