产品名称：

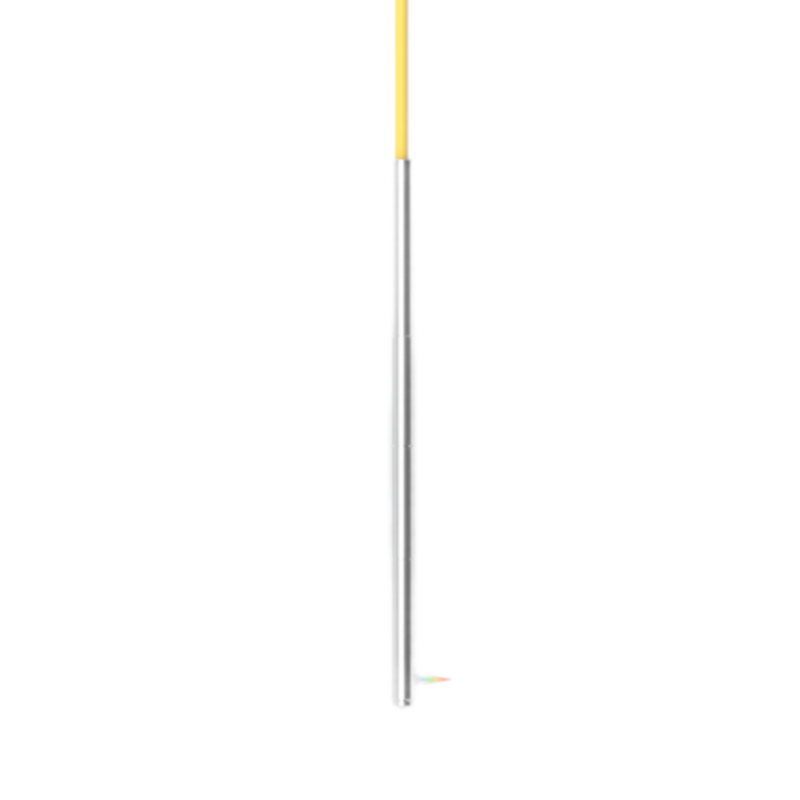

侧出光光谱共焦探头LTCR1500N 测量范围3±0.75mm，线性误差0.3um

上市日期： 2022-10-22

参考距离：3mm

测量范围：±0.75mm

光斑直径：Φ17μm

测量角度：±12°

静态噪声*2：150nm

线性误差：＜±0.75μm

横向分辨率：8.5μm

外径*长度：φ3.8*85mm

重量：约20g

最小可测厚度：10% of F.S.

温度特征：＜0.03% of F.S. /℃

防护等级：IP40

Detail

细节展示

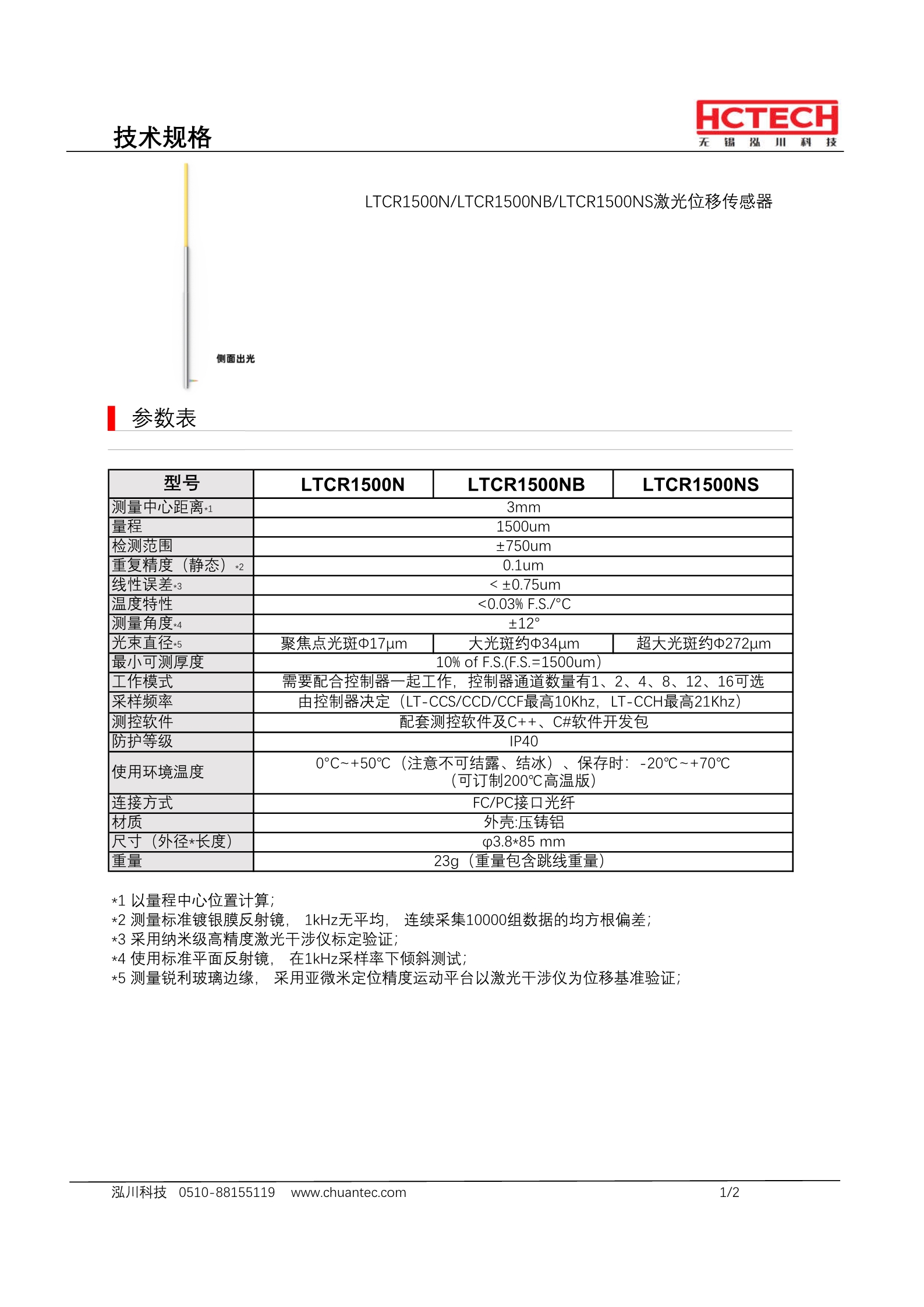

>LTCR1500N参数表--下载

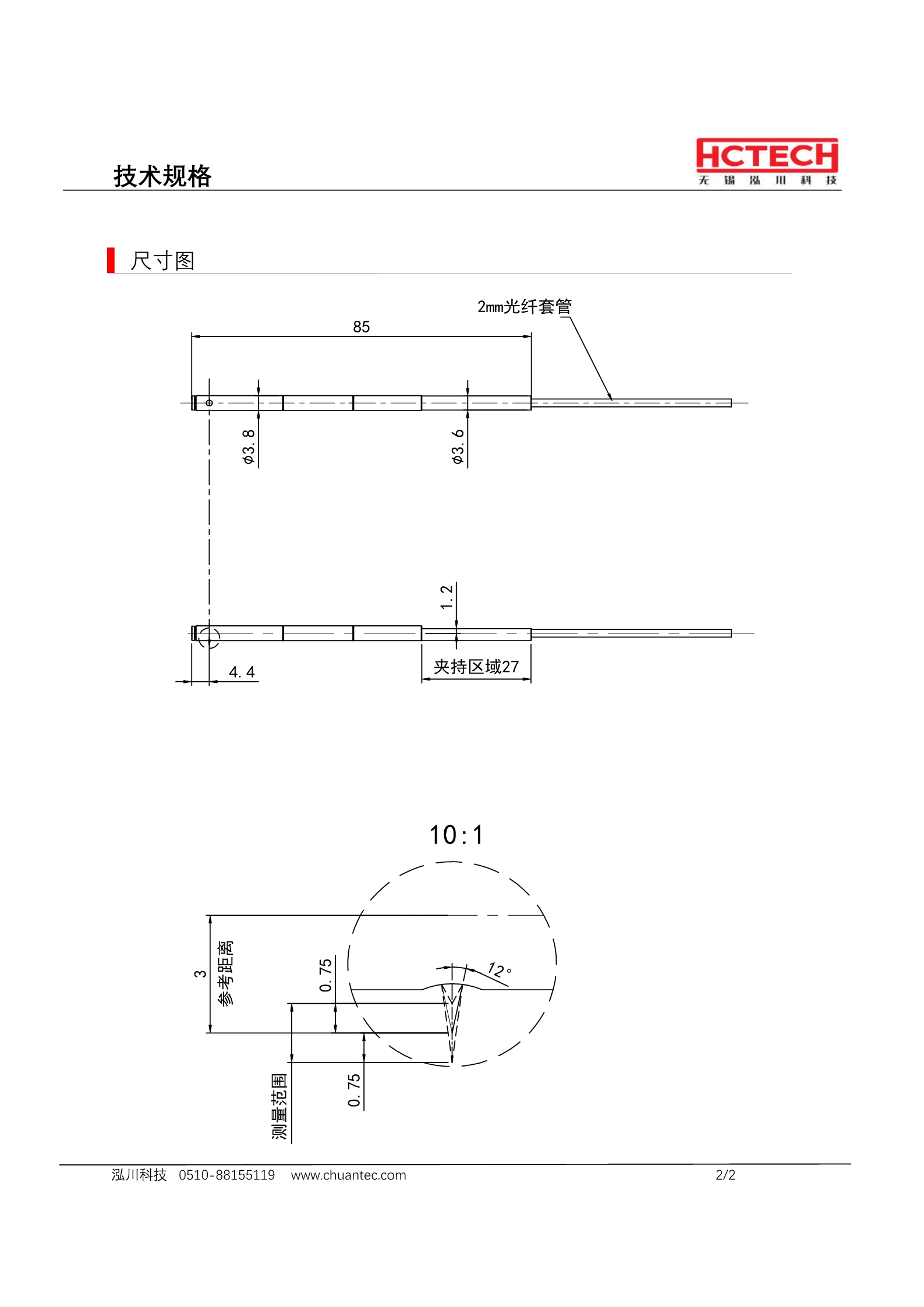

>LTCR1500N 外形图--下载

>高级光谱共焦位移传感器LT-C系列--产品参数手册下载

侧出光光谱共焦探头LT-CR1500N 测量范围3±0.75mm，线性误差0.3um
