产品名称:

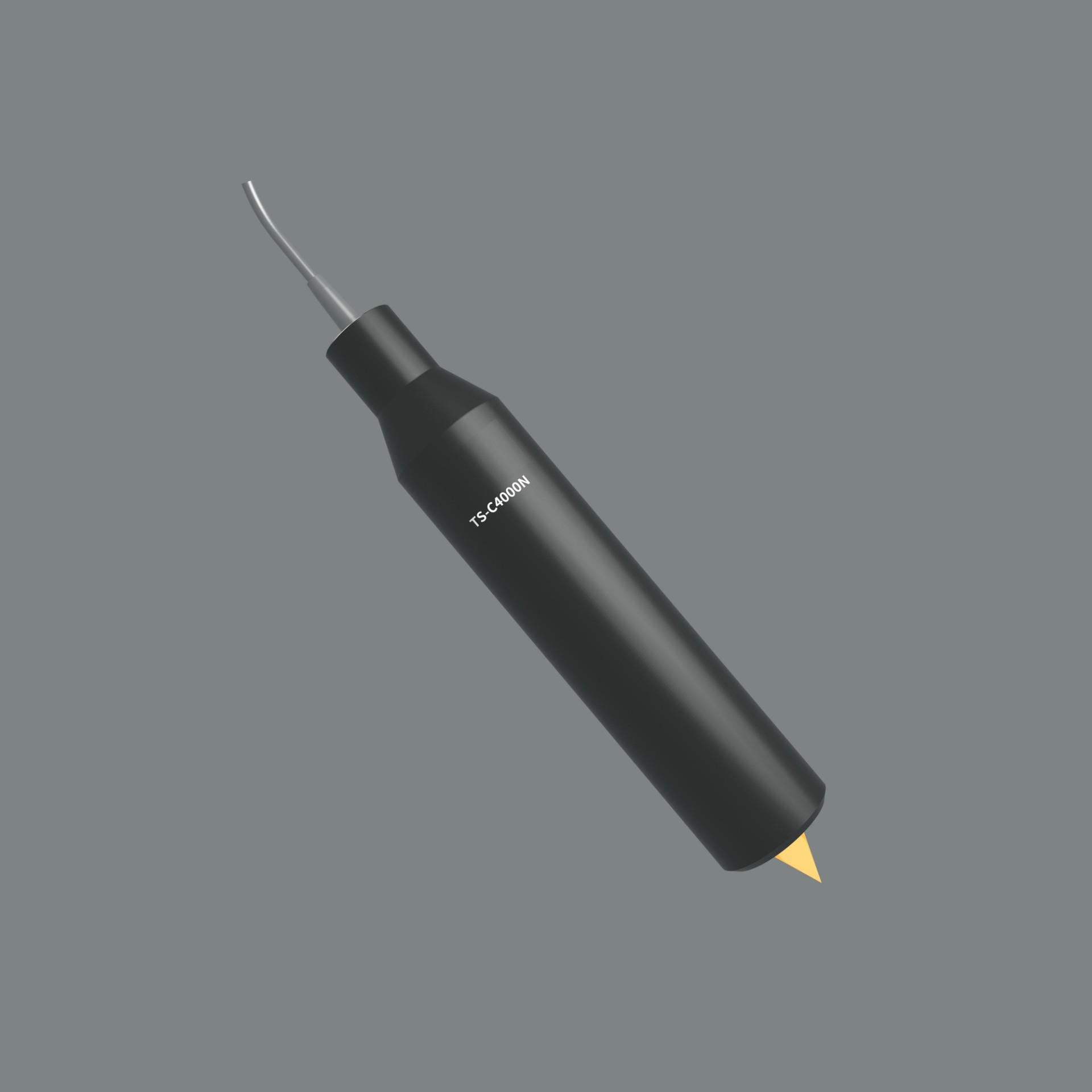

光谱共焦位移探头LT-C4000N 测量范围14.5±2mm,线性误差0.8um

上市日期: 2022-10-22
参考距离:14.5mm
测量范围:±2mm
光斑直径:Φ12μm
测量角度:±21°
静态噪声*2:160nm
线性误差:<±0.8μm
横向分辨率:6μm
外径*长度:φ32*159mm
重量:238g
最小可测厚度:5% of F.S.
温度特征:<0.03% of F.S./℃
防护等级:IP40


Detail
细节展示

光谱共焦位移传感器LT-C4000N探头
