产品名称：

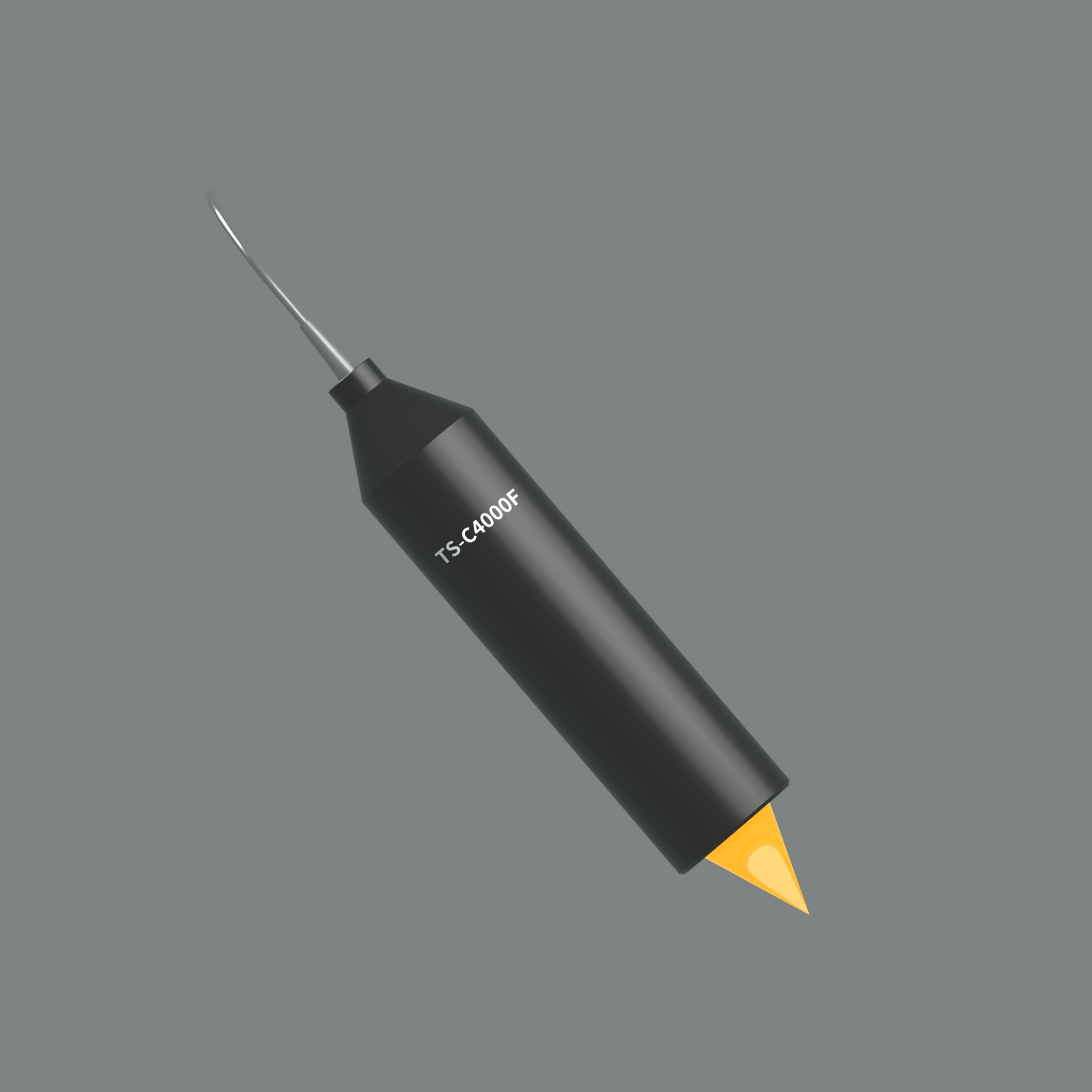

光谱共焦位移探头LTC4000F 测量范围38±2mm，线性误差0.8um

上市日期： 2022-10-22

参考距离：38mm

测量范围：±2mm

光斑直径：Φ16μm

测量角度：±21°

静态噪声*2：200nm

线性误差：＜±0.8μm

横向分辨率：8μm

外径*长度：φ36*146mm

重量：226g

最小可测厚度：5% of F.S.

温度特征：＜0.03% of F.S. /℃

防护等级：IP40

Detail

细节展示

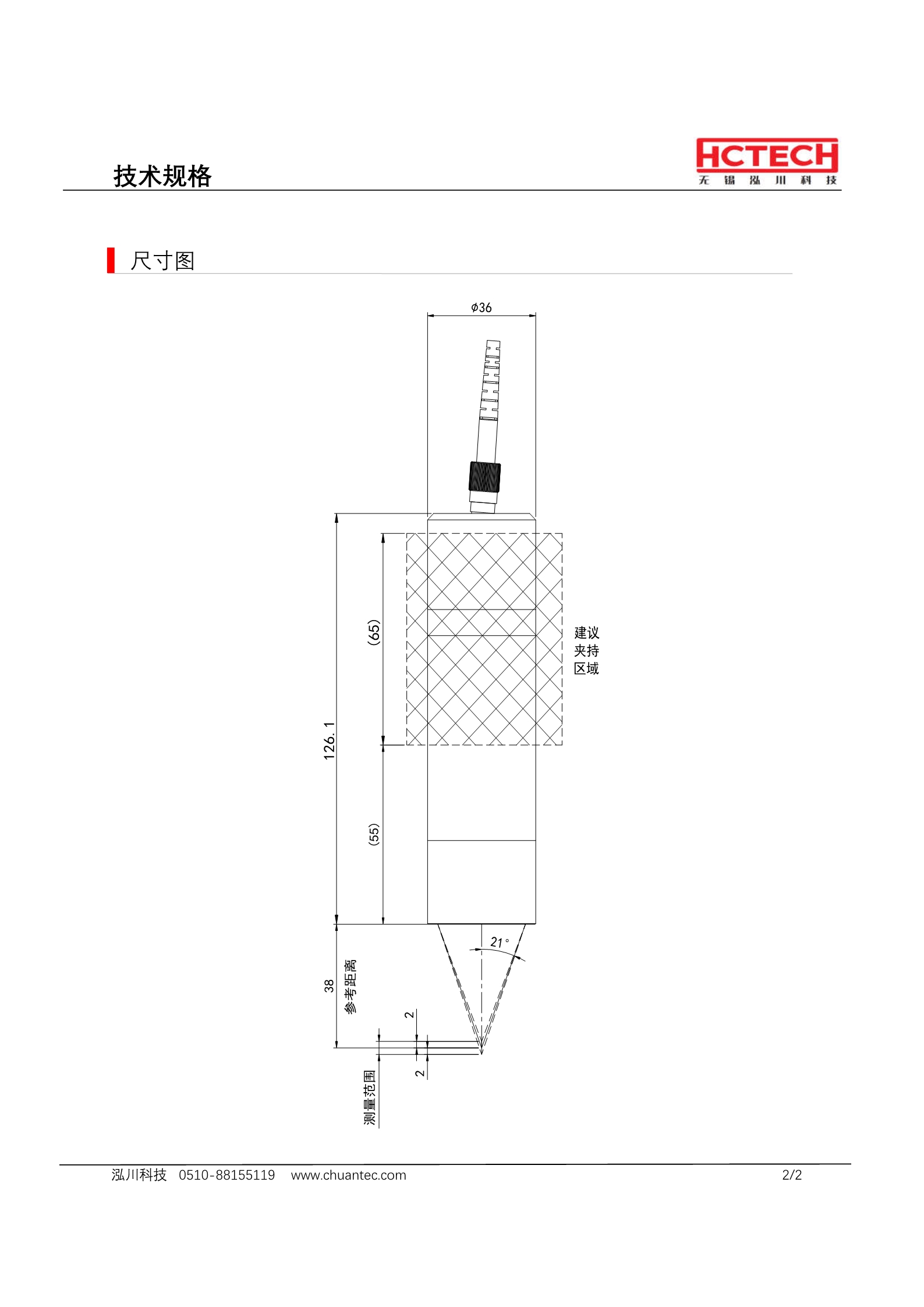

>LTC4000F 外形图--下载

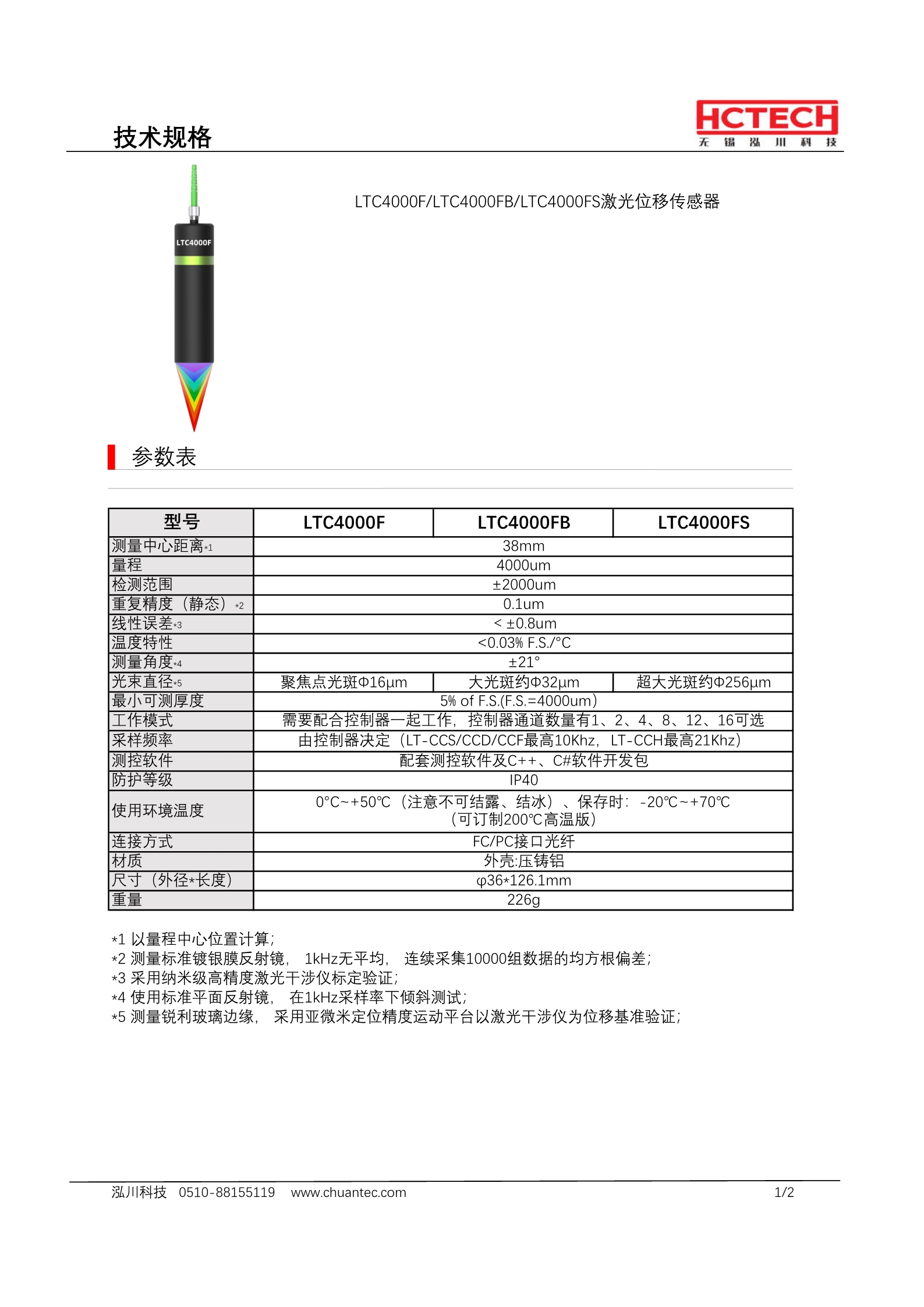

>LTC4000F参数表--下载

>高级光谱共焦位移传感器LT-C系列--产品参数手册下载

光谱共焦位移探头LT-C4000F 测量范围38±2mm，线性误差0.8um
