国产LTP150与进口LK-G150激光位移传感器性能对比:突破技术壁垒,彰显本土创新优势

日期: 2025-03-05
浏览次数: 796
发表于:
来自 泓川科技
发表于: 2025-03-05
浏览次数: 796

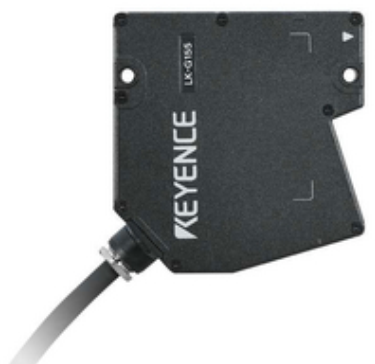

在工业自动化领域,激光位移传感器是精密测量的核心器件。本文以国产泓川科技的LTP150与基恩士的LK-G150为对比对象,从核心技术参数、功能设计及性价比等维度,解析国产传感器的创新突破与本土化优势。



国产LTP150与进口LK-G150激光位移传感器性能对比:突破技术壁垒,彰显本土创新优势




一、核心参数对比:性能旗鼓相当,国产线性度更优

  1. 精度与稳定性

    • LTP150的线性度为±0.02%F.S.,优于LK-G150的±0.05%F.S.,表明其全量程范围内的测量一致性更佳。
    • 重复精度方面,LK-G150(0.5μm)略高于LTP150(1.2μm),但需注意LK-G150数据基于4096次平均化处理,而LTP150在无平均条件下的65536次采样仍保持1.2μm偏差,实际动态场景下稳定性更可靠。
  2. 采样频率与响应速度

    • LTP150支持50kHz全量程采样,并可扩展至160kHz(量程缩小至20%),远超LK-G150的1kHz上限。高频采样能力使其在高速生产线(如电池极片、半导体晶圆检测)中可捕捉更多细节,避免数据遗漏。
  3. 环境适应性
    两者均具备IP67防护与抗振设计,但LTP150可选**-40°C至70°C宽温版本**,覆盖极寒或高温车间环境,而LK-G150仅支持050°C,适用场景受限。




国产LTP150与进口LK-G150激光位移传感器性能对比:突破技术壁垒,彰显本土创新优势

以下是 LTP150(泓川科技) 与 LK-G150(基恩士) 激光位移传感器的核心参数对比表格,重点突出国产技术优势:

参数LTP150(国产泓川)LK-G150(进口基恩士)国产优势说明
线性度
±0.02%F.S.
±0.05%F.S.
国产线性度更高,全量程测量一致性更优
重复精度
1.2μm(无平均处理)
0.5μm(基于4096次平均)
进口数据依赖多次平均,国产无平均条件下仍稳定
采样频率
50kHz(全量程)
160kHz(量程缩小至20%)
1kHz(全量程)
国产高频采样能力更强,适合高速动态检测
光斑类型
标准Φ110μm
可选宽光斑110×1400μm(LTP150W)
单点光斑Φ120μm
国产支持宽光斑,覆盖更大检测面积
光源波长
655nm红光(默认)
可选405nm蓝光(高反光/透明材料适用)
650nm红光
国产蓝光版本扩展了应用场景(如玻璃、金属检测)
温度适应性
0°C+50°C(标准版)
可定制-40°C+70°C(宽温版)
0°C+50°C
国产支持极寒/高温环境,适用性更广
通信接口
RS485、TCP/IP直连
支持多探头同步控制
需搭配专用控制器
国产无需控制器,简化系统集成,降低部署成本
输出信号
0-5V/0-10V/-10-10V、4-20mA
(探头独立输出)
依赖控制器输出
国产支持独立信号输出,灵活性更高
价格
约为进口传感器的一半
进口价格较高
国产性价比显著,适合预算敏感场景
系统复杂度
无需控制器,探头独立工作
需额外控制器
国产减少硬件依赖,降低维护难度
软件生态
提供C++/C#开发包,支持深度集成
依赖品牌封闭生态
国产开放接口更适配企业自主开发需求

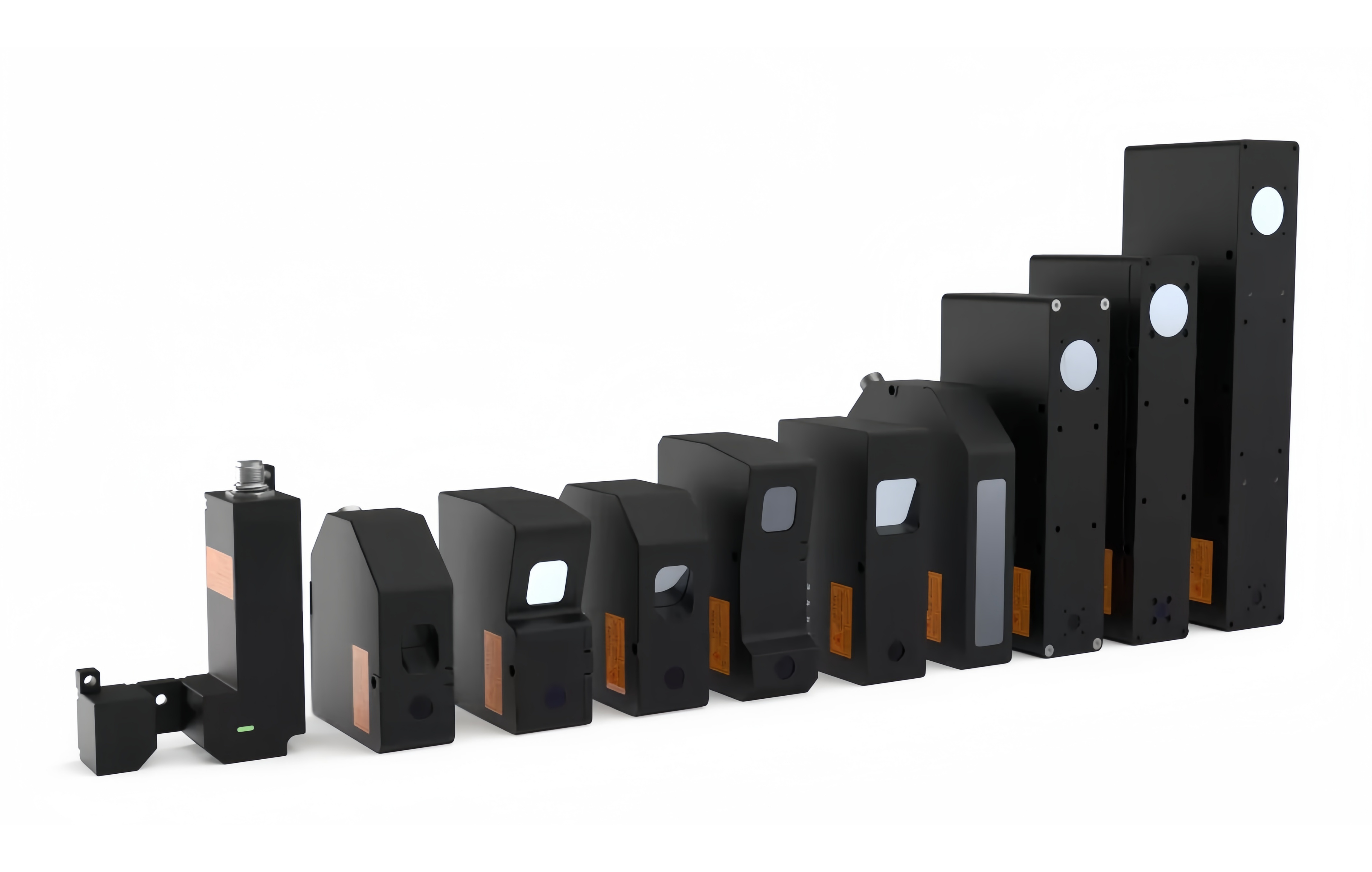

二、国产LTP150的差异化优势:技术突破与成本革新

  1. 无需控制器,简化系统集成

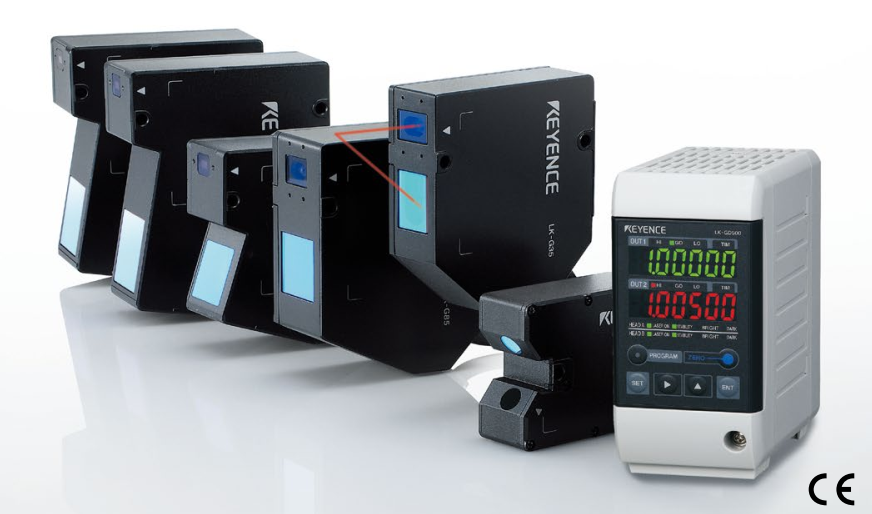

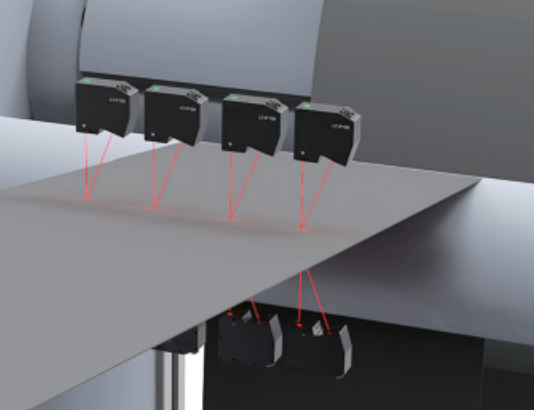

    LTP150支持独立工作模式,无需外置控制器即可实现多探头同步测厚、抗干扰交替曝光等功能,大幅降低安装复杂度与维护成本。而LK-G150需搭配控制器使用,系统部署成本及空间占用显著增加。

  2. 灵活的光源与光斑配置

    • LTP150可选405nm蓝光版本,对高反光金属、透明材料(如玻璃、薄膜)的检测效果更佳,适应多元化工业场景。
    • 提供宽光斑型号(LTP150W),光斑尺寸110*1400μm,可覆盖更大检测区域,减少对被测物表面平整度的依赖。
  3. 开放的软件生态与接口
    LTP150配备定制化测控软件及C++/C#开发包,支持与企业MES/PLC系统深度集成。相比之下,LK-G150的软件兼容性通常受限于品牌封闭生态。



国产LTP150与进口LK-G150激光位移传感器性能对比:突破技术壁垒,彰显本土创新优势




三、性价比优势:国产技术突围的核心竞争力

  1. 价格仅为进口一半
    LTP150的售价约为LK-G150的50%,在满足同等性能需求的前提下,可为用户节省大量硬件采购成本,尤其适合中小型企业和多探头部署场景。

  2. 综合使用成本更低

    • LTP150支持RS485、TCP/IP直连,无需额外转换模块;LK-G150需通过专用控制器实现网络通信,隐性成本更高。
    • 国产供应链响应速度快,提供定制化服务(如激光功率、温区扩展),避免进口设备漫长的交付周期。

四、应用场景推荐

  • LTP150

    :适用于锂电池极片厚度检测、3C零件高速分选、透明薄膜表面瑕疵监测等场景,兼顾高精度与高效率。
  • LK-G150

    :更适合对单点重复精度要求极高且预算充足的静态检测场景。



国产LTP150与进口LK-G150激光位移传感器性能对比:突破技术壁垒,彰显本土创新优势



结语

泓川LTP150通过高频采样、免控制器设计、蓝光扩展等技术突破,打破了进口品牌在高端激光传感器领域的垄断。其50%的价格优势本土化服务能力,更是推动工业自动化设备降本增效的关键。未来,随着国产传感器在算法与材料领域的持续深耕,进口替代进程必将进一步加速。
