智能工业相机验证包装盒上的产品标志

日期: 2020-08-05
浏览次数: 27

挑战

包装过程中,牙膏管将放在包装盒中供展示和销售。包装盒上的标志表明了盒内牙膏的具体类型。频繁的产品更换、印刷错误、人为失误以及其他一些因素都可能导致包装出错。

解决方案

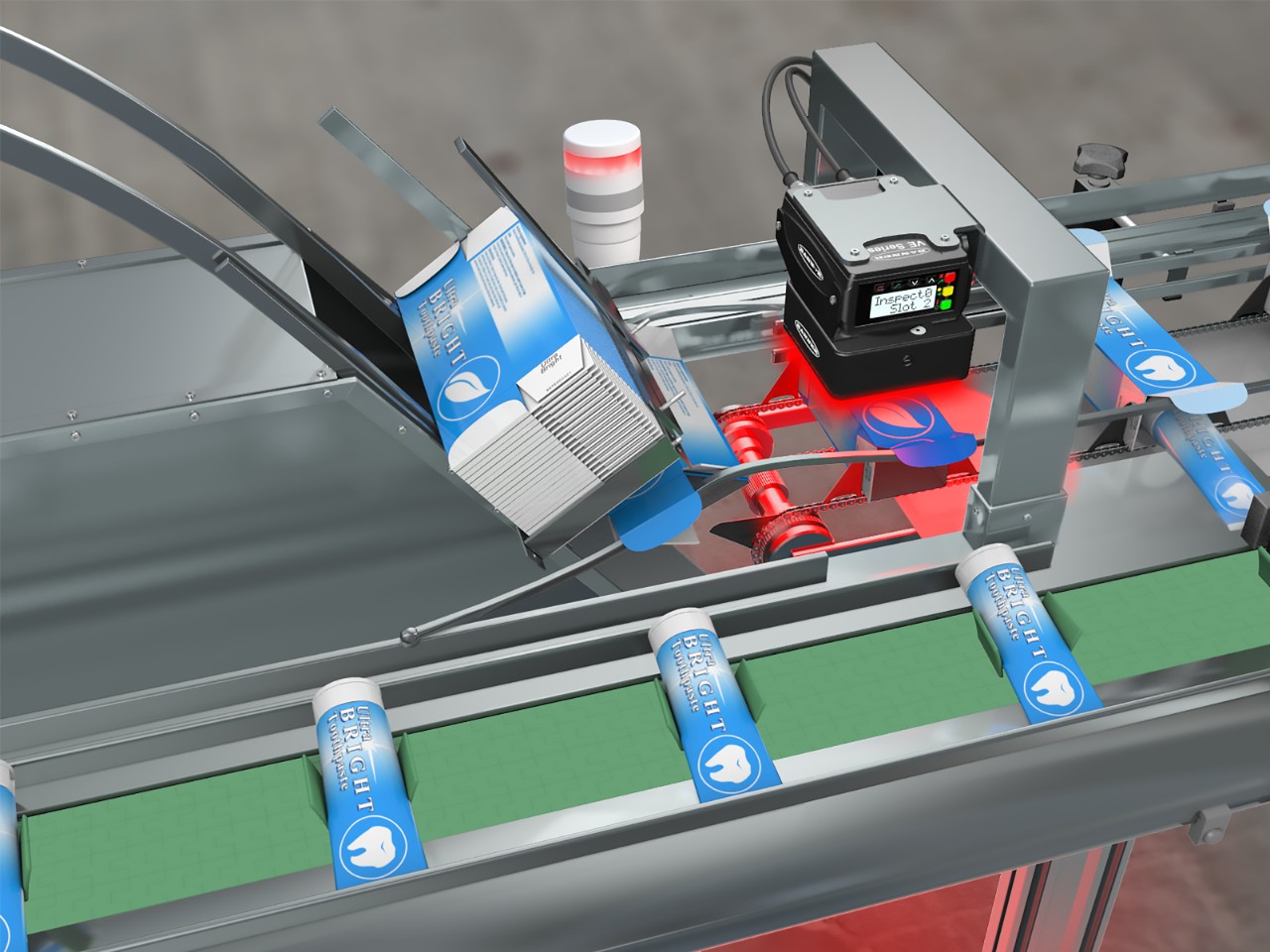

在装入牙膏管之前,VE系列智能相机会事先检查每个盒子上的产品标志。当盒子进入检查区域时,生产线上的传感器会对其进行检测,同时将输出发送到相机上的触发输入,通过相机来捕获兴趣区(ROI)的图像。由相机供电的红色LED环形灯将增强产品标志与周围包装之间的对比度。

Vision Manager是邦纳的免费图像处理软件,可用于配置相机和设置检查参数。图形用户界面简化了设置和管理,并能向用户提供每次检查的实时信息。软件仿真器允许操作员离线编写检测程序,并在应用准备就绪时将其发送到相机。

配置为Match工具,相机将对每个包装盒进行检查,从而验证标志是否与参考图案相一致并且达到设置期间确立的标准。如果需要修改检查参数,则可在相机仍在运行时利用不停机调试功能对检查进行更新,而无需停止和重启检查。

在装入牙膏管之前,生产线将剔除检测不合格的盒子。相机上的光学隔离输出将触发CL50柱灯,对于每次失败的检查都将点亮红灯,而对于所有通过的检查都将点亮绿灯,从而在包装线上提供清晰明了的状态指示。

VE系列智能相机最多可存储999个检测程序,是产品转换频繁应用的理想之选。操作员可以通过PC界面来切换检测程序,或者在相机上通过四个板载按钮和双行八字符的LCD显示屏来进行更改。



智能工业相机验证包装盒上的产品标志
