产品名称：

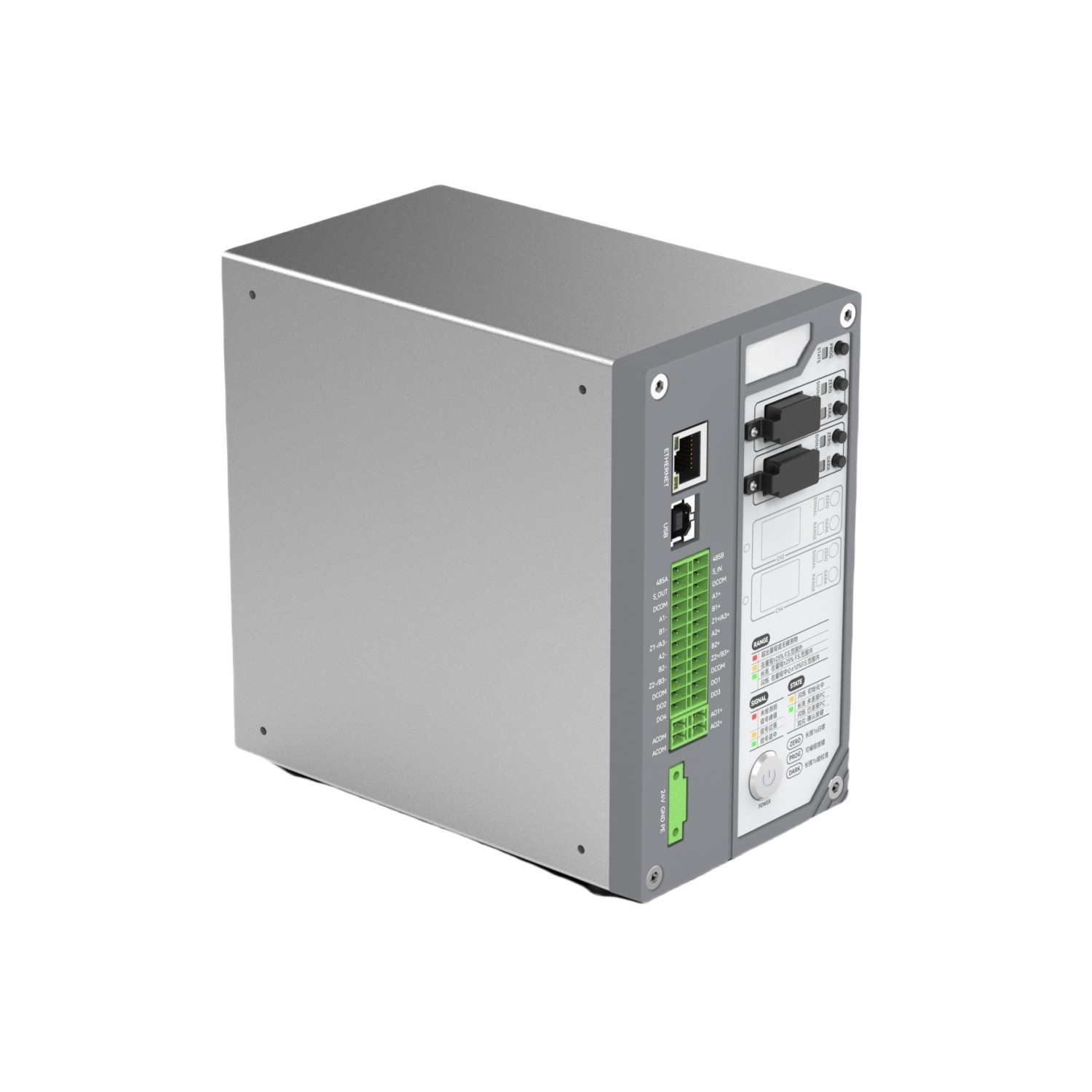

双通道高速16Khz光谱共焦控制器LT-CPD
上市日期： 2025-05-28

  1. 型号差异：LT-CPD 为普通光源，LT-CPD-L 为高亮光源。

  2. 传感与采样：

    • 单通道模式：采样频率最高 32kHz；

    • 双通道模式：采样频率最高 16kHz。

    • 可连接2 个传感头，支持单 / 双通道模式：

  3. 输入特性：

    • 支持 AB/ABZ 编码器输入，可配置触发功能；

    • 支持脉冲 / 电平触发信号输入。

  4. 输出配置：

    • 数字信号输出：警报输出、比较器输出（可配置为比较器输出或数据无效警告）；

    • 可选配线性 ±10V 模拟电压输出或 4-20mA 模拟电流输出模块。

  5. 工业接口：

    • 100BASE-TX 以太网接口，EtherCAT 接口可选配；

    • USB2.0 高速接口（480Mbps）；

    • RS485 接口支持 Modbus 协议，波特率 19200-115200。

  6. 软件支持：上位机软件为 Studio 测控软件，提供 C++ 及 C# 软件开发包。

  7. 电源要求：电源电压 24VDC±10%，电流消耗约 1.0A。

  8. 环境耐性：工作温度 0 至 + 50°C，相对湿度 20 至 85% RH（无冷凝）。

  9. 重量：约 3200g。
Detail
细节展示

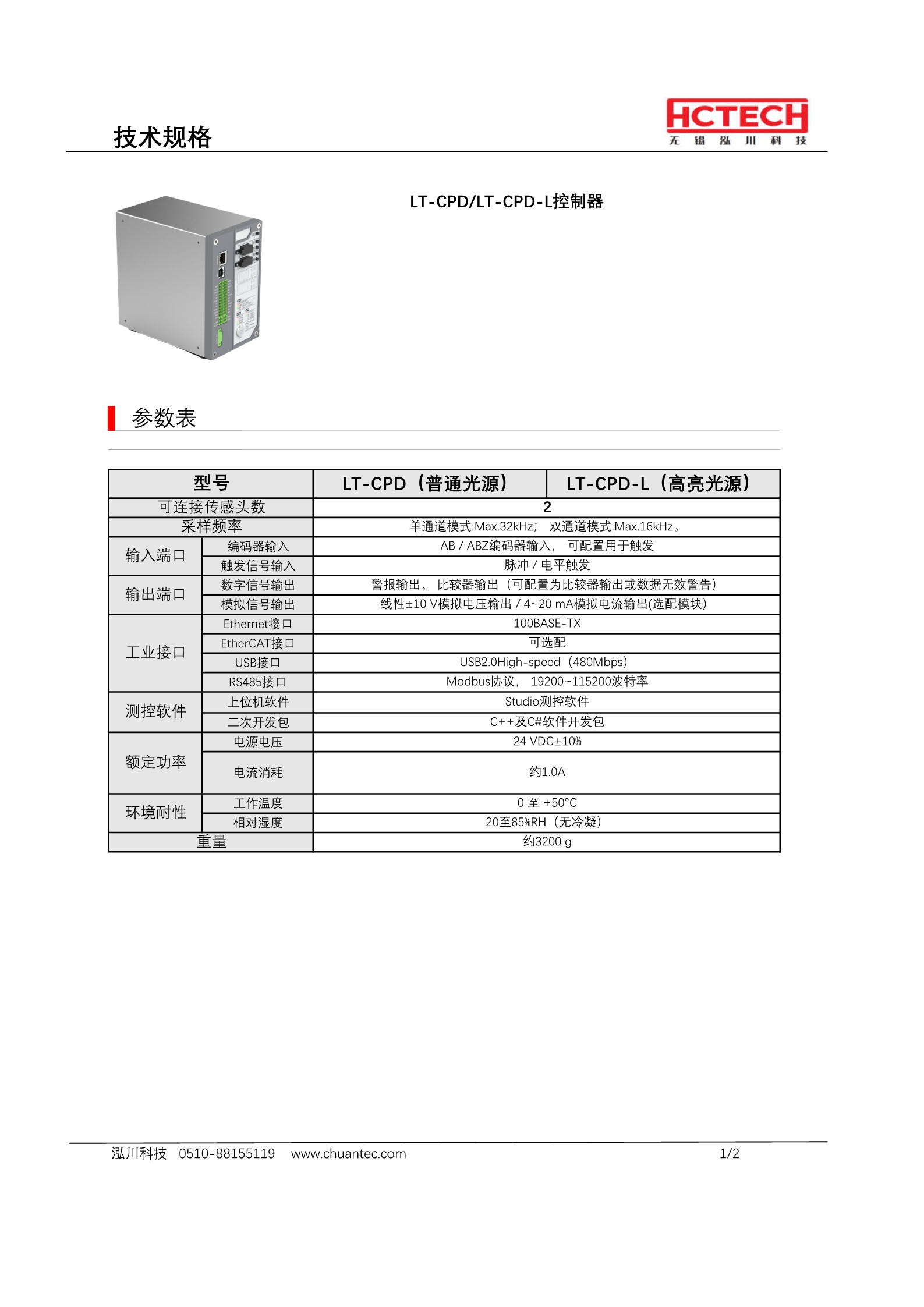

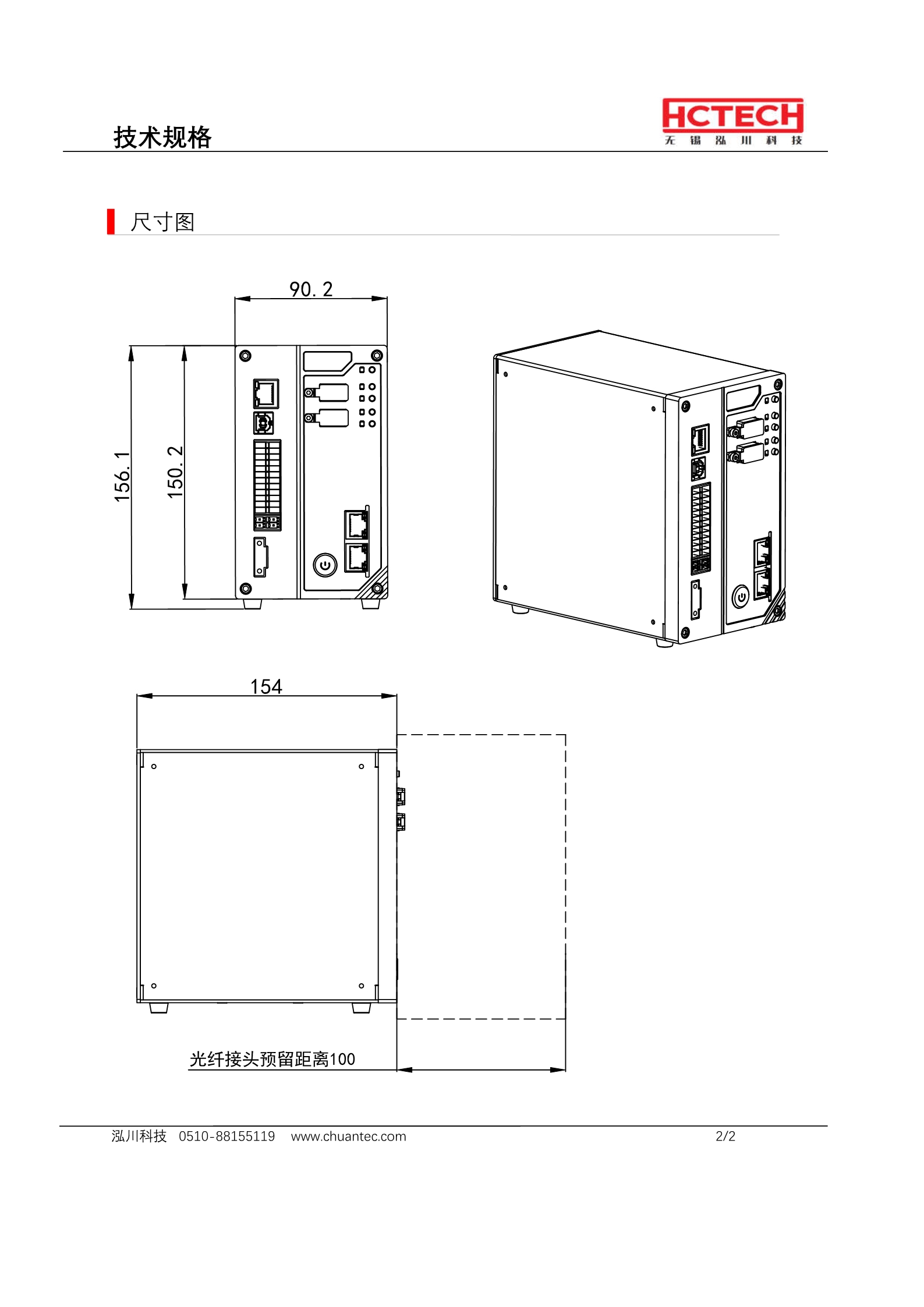

>双通道高速光谱共焦控制器LT-CPD--产品手册下载

双通道高速16Khz光谱共焦控制器LT-CPD

双通道高速16Khz光谱共焦控制器LT-CPD
