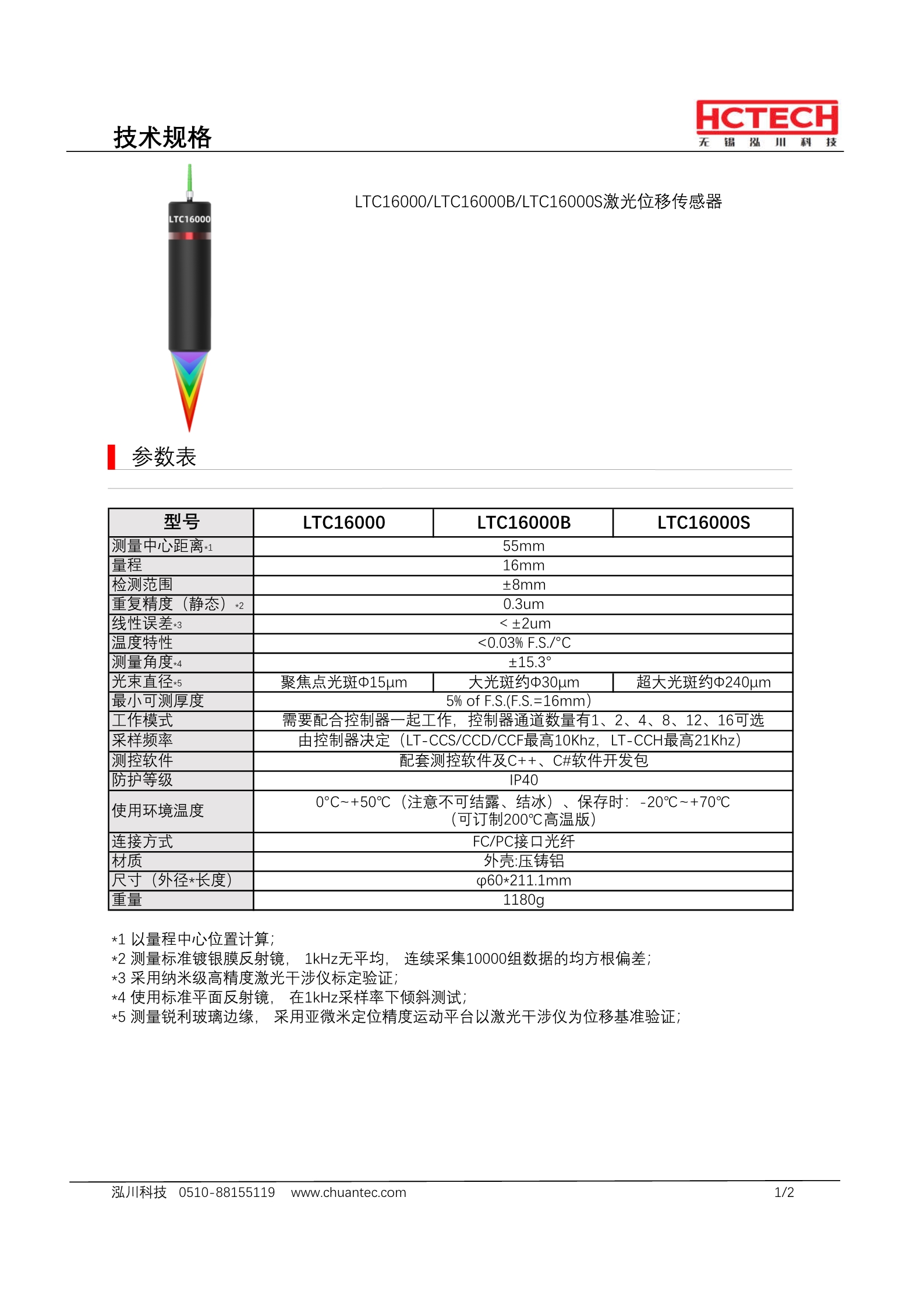

产品名称:

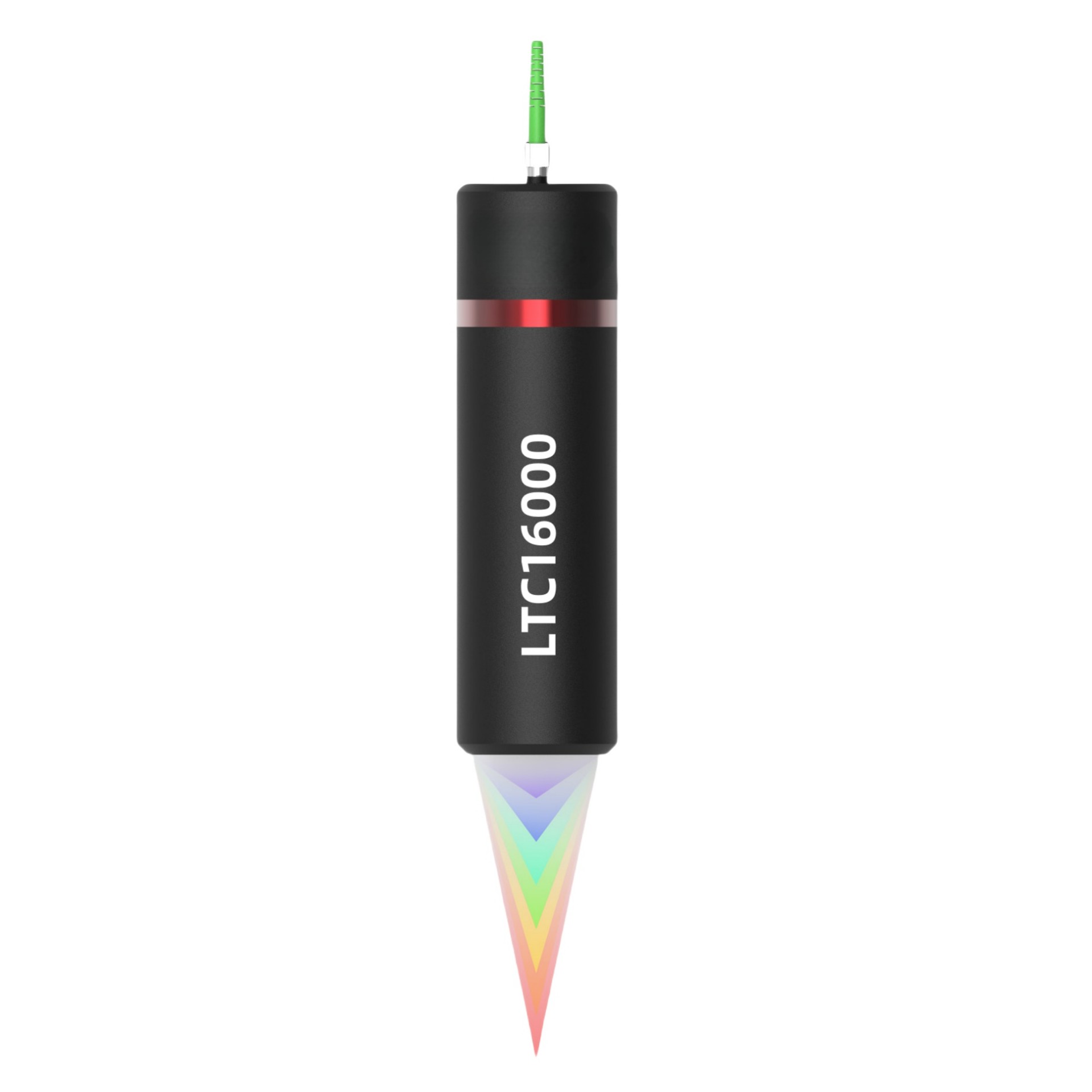

大量程光谱共焦位移探头LTC16000 测量范围55±8mm,线性误差2um

上市日期: 2024-05-20
参考距离:55mm
测量范围:±8mm
光斑直径:Φ15μm
测量角度:±15.3°
静态噪声:300nm
线性误差:<±2μm
横向分辨率:7.5μm

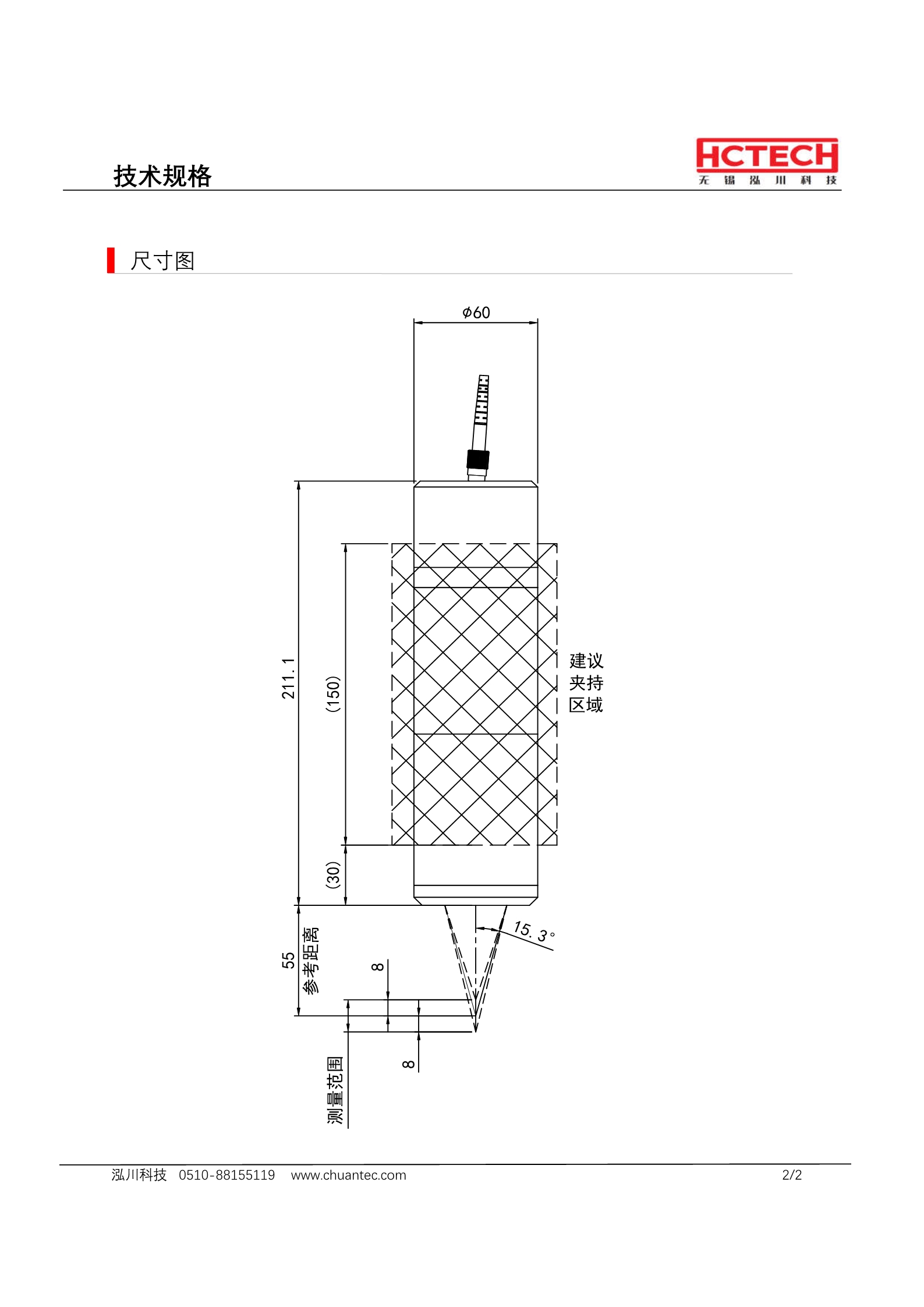

外径*长度:φ60*211.1mm
重量:1180g
最小可测厚度:5% of F.S.
温度特征:<0.03% of F.S. /℃
防护等级:IP40
