Case 光谱共聚焦

视觉传感器检测有无防伪带及其位置

日期: 2020-08-05
浏览次数: 73

挑战

由紫外线(UV)发光材料制成的防伪带可以保护许多食品和饮料产品(如饮料瓶)的完整性。确认防伪带是否存在及其位置是一项重要的质量控制功能。虽然常规的荧光传感器能够检测有无防伪带,但无法评估防伪带的位置。因而需要一种能够检测有无防伪带并确认其位置是否适当的解决方案。

解决方案

邦纳iVu TG视觉传感器具有多点检测功能,非常适合用于检测和评估防伪带的位置。在这种应用中,防伪带应位于瓶子的瓶盖和瓶颈周围。密封位置太高、太低或完全缺失则视为不合格。

通过多点检测,iVu TG视觉传感器可以同时检测缺失和位置不当的防伪带。它可以提供多种不同的信息,也就是说它能够告诉操作员故障类型以及发生故障的位置。通过iVu TG视觉传感器的二维区域检测,当瓶子行经传感器时,即使瓶子的外观和位置各异,也能够检测瓶子及其特征。相比之下,标准单点紫外光电传感器一次只能检测一项属性,并且要求每个瓶子出现在与前一个瓶子完全相同的位置才能“通过”检测。

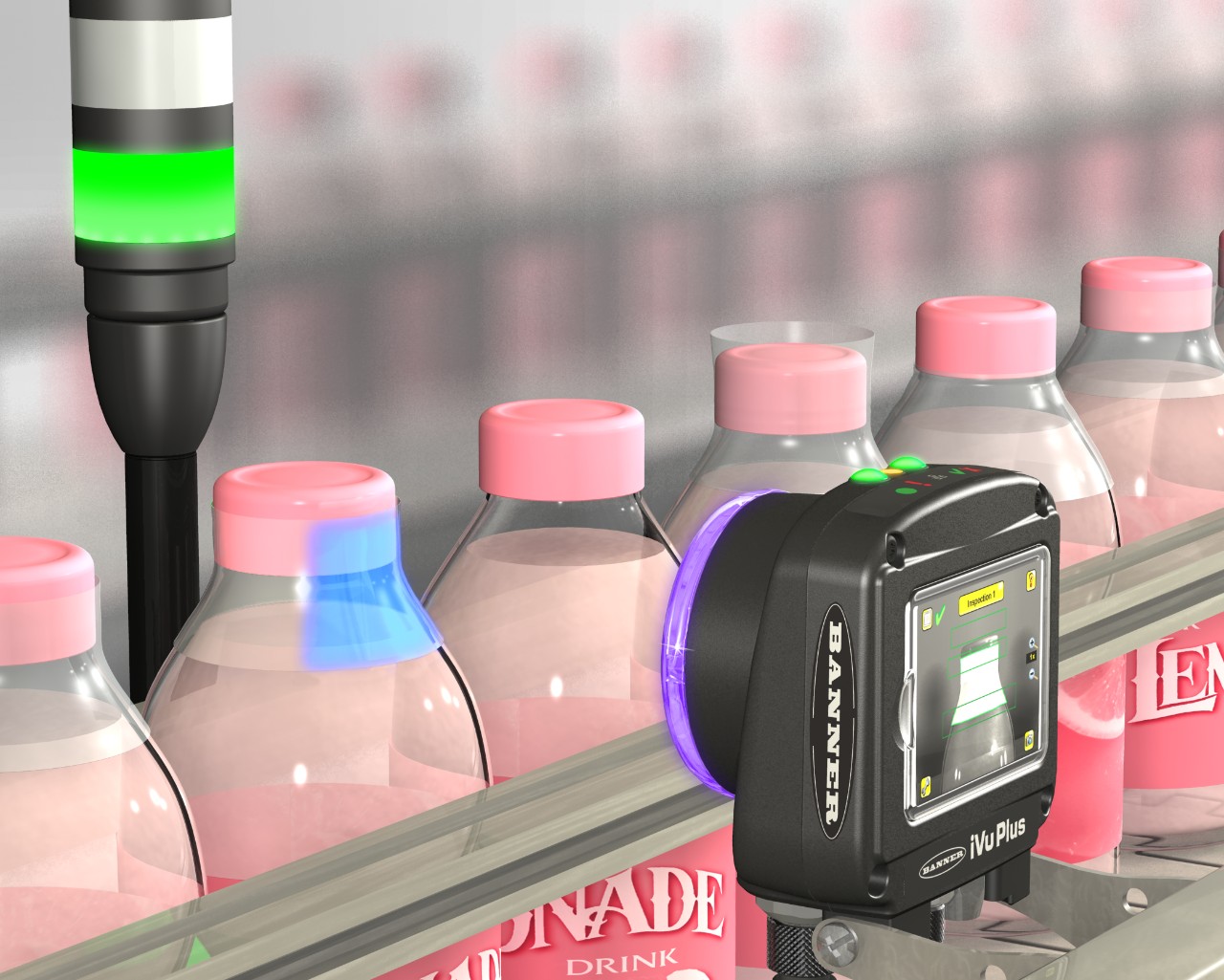

iVu TG也可以与邦纳塔灯配合使用,来快速识别故障类型。当防伪带存在并且位置无误时,塔灯会通过在底部显示绿光来发出“通过”信号。如果瓶子密封得太高、太低或缺失,不同的部分会亮起不同颜色,以示意特定的故障。


视觉传感器检测有无防伪带及其位置
