产品名称:

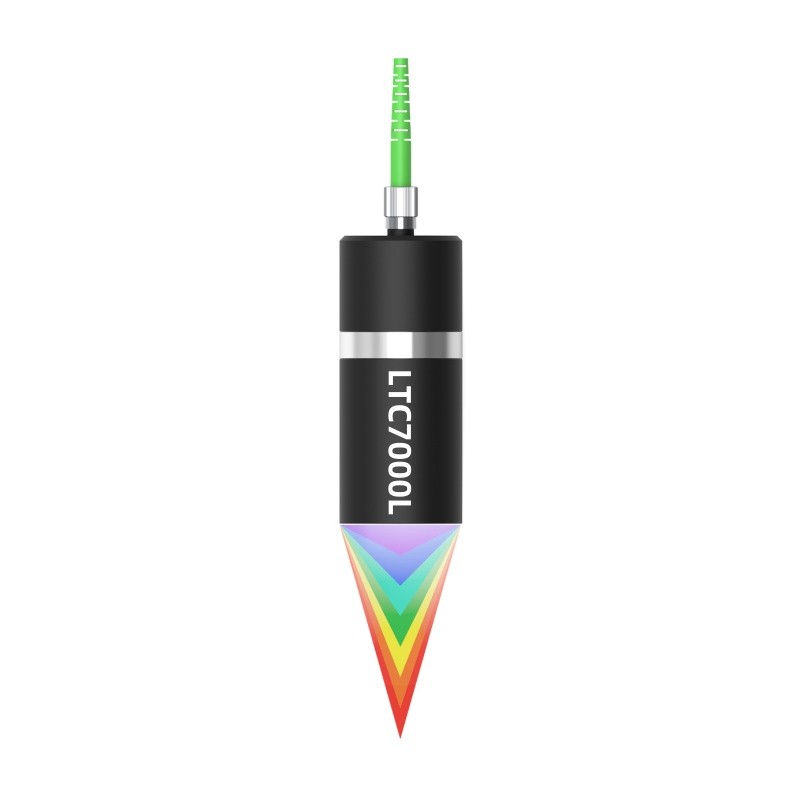

光谱共焦探头LTC7000L,测量范围47±3.5,线性精度1.4um
上市日期:
2024-09-16
参考距离:47mm
测量范围:±3.5mm
光斑直径:Φ25μm
测量角度:±21°
静态噪声:140nm
线性误差:<±1.4μm
横向分辨率:10.5μm
外径*长度:φ52*207mm
重量:784g
最小可测厚度:5% of F.S.
温度特征:<0.03% of F.S. /℃
防护等级:IP40
Detail
细节展示

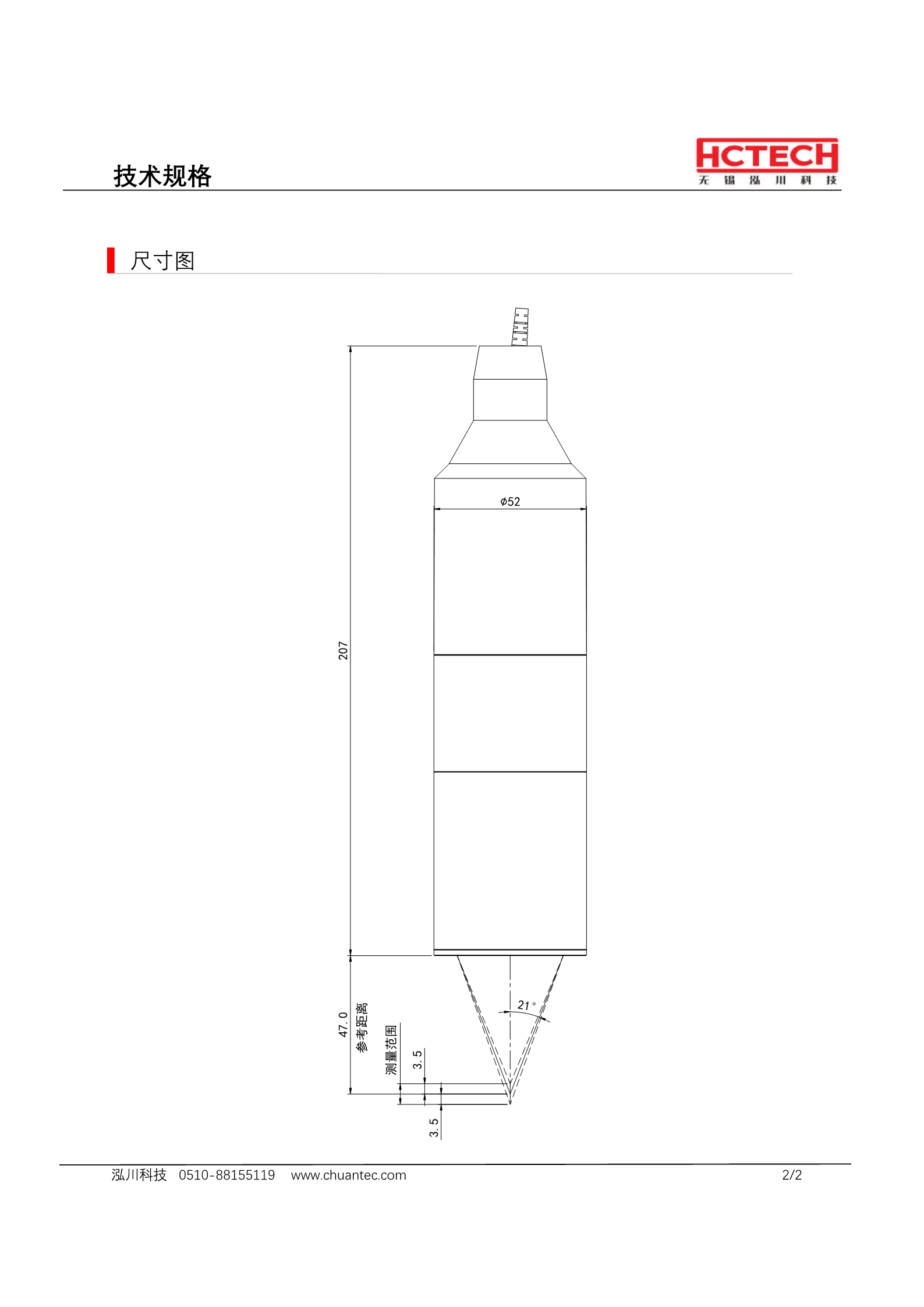

>LTC7000L外形图--下载
>LTC7000L参数表--下载
>高级光谱共焦位移传感器LT-C系列--产品参数手册下载
