产品名称：

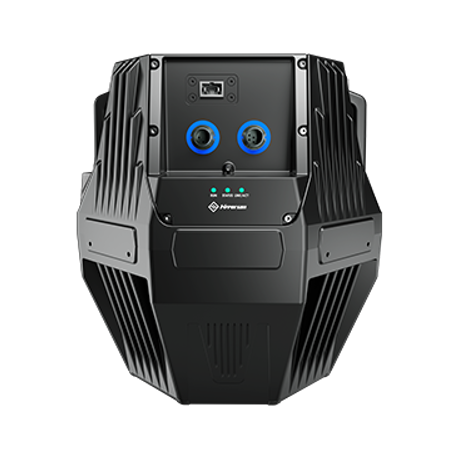

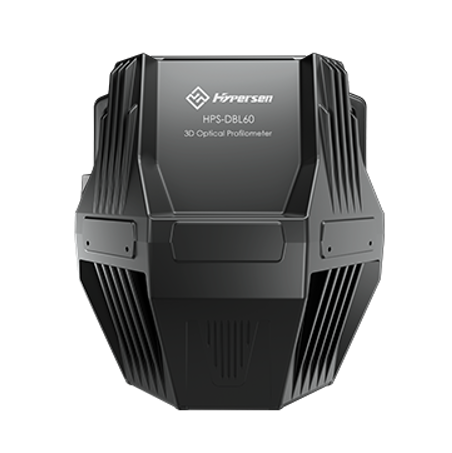

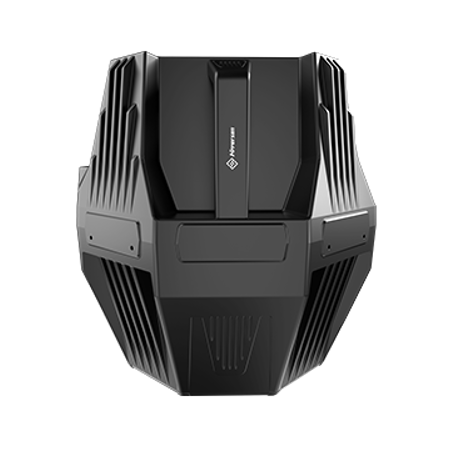

3D闪测传感器HPS-DBL60
上市日期： 2023-01-31

- 面检测、全覆盖，62*62mm大视野，检测无死角

- 高精度3D检测，绝对测量精度20μm，重复精度1μm

- 实时在线测量，同步获取全视角的彩色2D图像和3D点云

- 极速运算，无需一秒即可完成2D尺寸和3D轮廓的高精度检测

- 一体式设计，完备的SDK及一站式软件支持服务

- 可应用于工业智造、精密测量和科学研究等领域
Detail
细节展示
>3D闪测传感器HPS-DBL60产品手册 资料下载

3D闪测传感器HPS-DBL60

3D闪测传感器HPS-DBL60
