一、传感器选型与技术优势对比

1. 颠覆性成本结构

• 传统激光多普勒测振仪价格区间：￥150,000~￥500,000

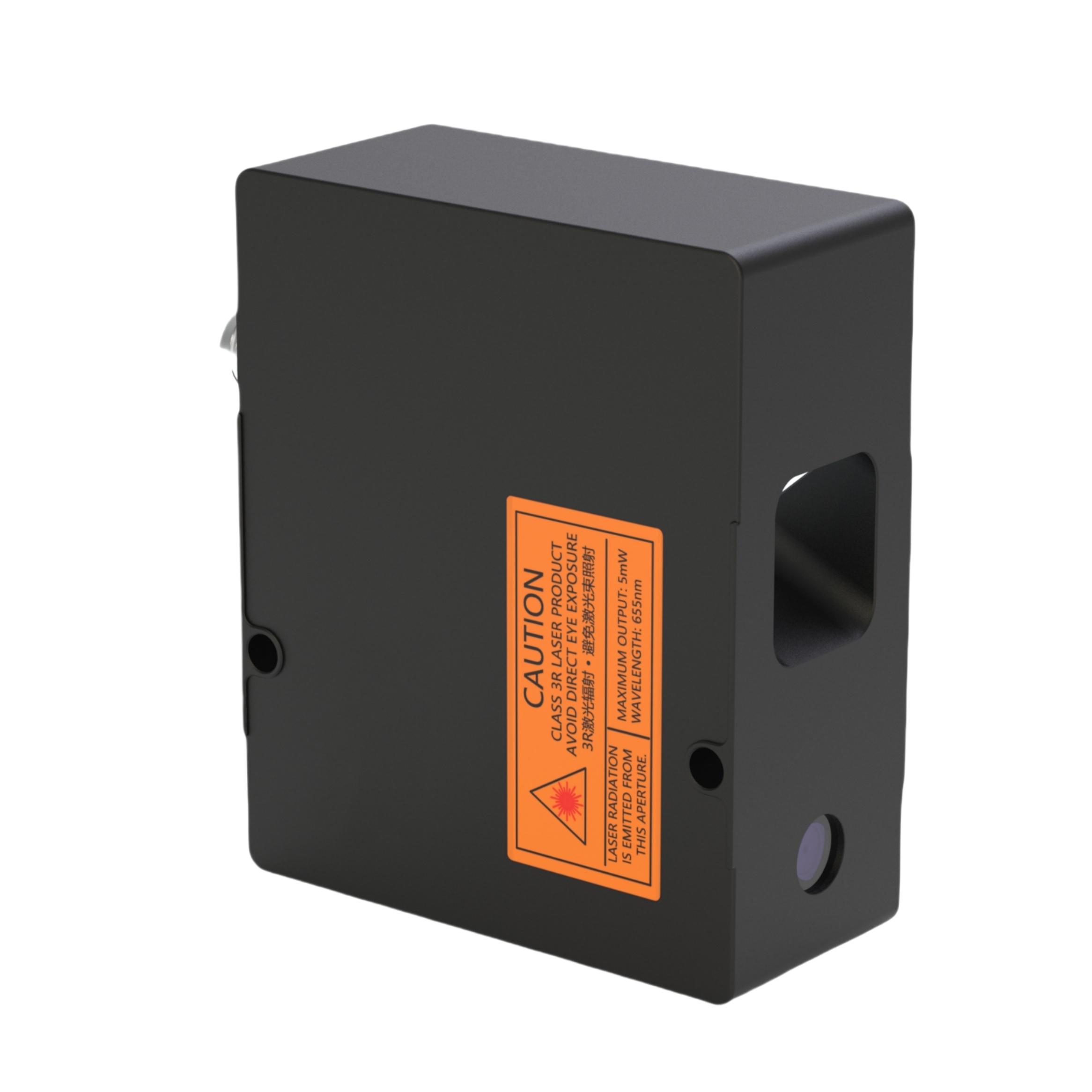

• LTP080系列成本：￥11，000~￥15,000（视配置），降低设备投入90%以上

• 维护成本对比：无光学镜片损耗，寿命＞50,000小时，年维护费用低于￥500

2. 性能参数解析

3. 突破性技术亮点

• 宽温版支持-40°C：车载扬声器低温启动测试可直接在冷库完成

• M12军工级接插件：抵御生产线油污、粉尘，插拔寿命＞5,000次

• 6.25μs超低延时：比同类传感器快15倍，满足主动降噪系统实时反馈需求

二、系统设计与工程实现

1.硬件拓扑架构

• 低频大振幅（＜5kHz）：全量程±15mm，分辨率0.5μm

• 高频小振幅（＞10kHz）：切换至20%量程（±3mm），分辨率提升至0.1μm

• 多探头阵列：布置3组LTP080W传感器（120°环形分布），消除振膜偏心运动误差

• 动态量程切换：




  2.抗干扰增强方案

• 主机-从机交替曝光模式，抑制环境光波动（如车间LED频闪）

• 定制405nm蓝光版本，降低金属振膜镜面反射造成的饱和失真

• 光学抗扰：

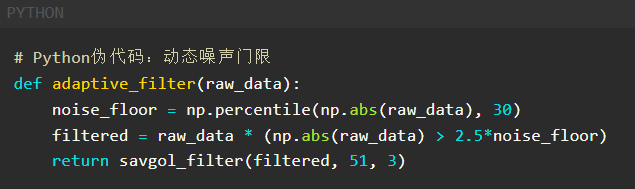

• 算法抗扰：

•


3.标定流程

• 静态标定：使用纳米定位台（PI P-620.1CD）生成0.1μm步进位移

• 动态标定：对比B&K 4810振动台，在20Hz~50kHz范围内误差＜1.2%

三、数据流与高级分析模型

1. 实时数据管道

• RS485模式：自定义二进制协议，160kHz采样下零数据包丢失

• 千兆以太网：支持128通道同步采集（需外接交换机）

• 传输协议优化：

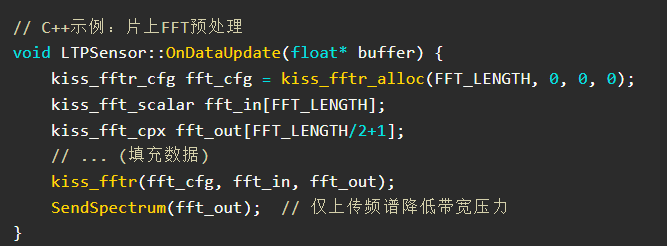

• 边缘计算：

•

2. 振动特性深度分析

• 参数提取表：

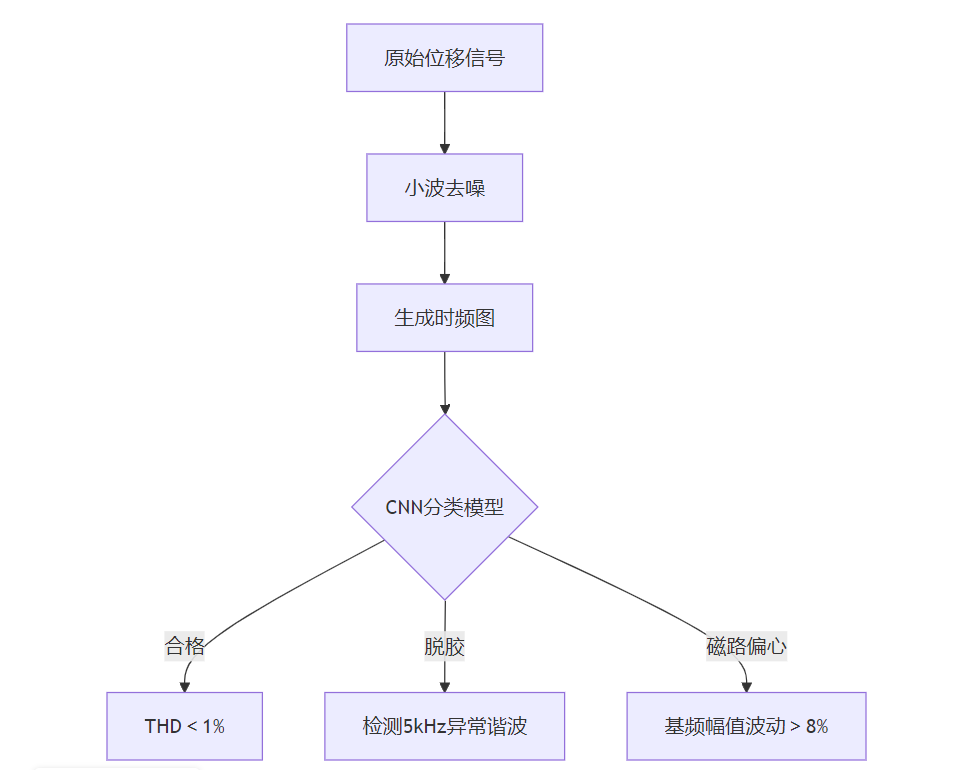

• 缺陷检测AI模型：

四、产线集成案例（某Tier1汽车音响工厂）

1. 测试工位设计

• OEE（设备综合效率）提升至92.7%，误检率＜0.3ppm

• 每班次减少3名质检人员，ROI＜8个月

• 工位A：LTP080U快速扫描模式（40μs/点），100%检测振膜平整度

• 工位B：LTP080W + 高低温箱，模拟-40°C~85°C环境应力

• 双工位并行：

• 数据看板：

2. 故障诊断实例

• 时域波形：观测到2.8μm的周期性毛刺

• 倒谱分析：定位到音圈与弹波接触共振

• 问题：某批次扬声器在1kHz出现异常吱吱声

• LTP080数据分析：

• 改进措施：调整弹波胶水固化温度，不良率从1.2%降至0.05%

五、扩展应用与生态建设

1. 电声研发进阶应用

• 碳纤维振膜：测量高频分割振动模态

• 生物振膜：长期老化试验（＞1,000小时温循测试）

• 单元耦合分析：同步测量振膜与辐射器位移，优化亥姆霍兹共振腔

• 材料特性研究：

2. 开发者生态支持

• SDK功能模块：

• 开源社区：GitHub提供振膜参数计算器、与LMS Test.Lab接口代码

六、结论

LTP080系列通过革命性的成本控制与模块化设计，将激光振动测量从实验室带入工业现场。其开放架构允许用户构建从基础QC到深度故障诊断的多层级系统，配合正在形成的开发者生态，正在重塑电声行业的质量标准与研发范式。未来通过集成5G边缘计算与数字孪生技术，有望实现振动特性的云端协同优化。
